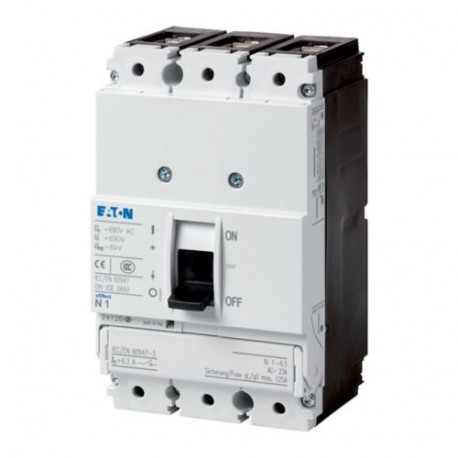

Interruptores-seccionadores
Nominal a tensão de pico invariability [Uimp]Contatos principais
6000 V
Nominal a tensão de pico invariability [Uimp]Contatos auxiliares
6000 V
Tensão operacional nominal [Ue]
690 V AC
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
100 A
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
100 A
Nominal ininterrupta de corrente [Iu]IEC/EN 61131-3 [EUu]
125 A
Nominal ininterrupta de corrente [Iu]UL 489, CSA 22.2 No. 5.1 [euu]
125 A
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V
Outros dados técnicos (folha de catálogo)
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteOperação
-25 - +70 °C
Posição de montagem
Vertical e 90° em todas as direções |
| Com residual-versão atual XFI: |
- NZM1, N1, NZM2, N2: vertical e 90° em todas as direções |
com o plug-in adaptador de elementos |
- NZM1, N1, NZM2, N2: vertical, 90° esquerda/direita |
com gaveta extraível: |
- NZM3, N3: vertical, 90 ° à esquerda |
- NZM4, N4: vertical |
com o operador remoto: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical e 90° em todas as direções |
Direção de alimentação de entrada
conforme necessário
Grau de proteçãoDispositivo
Na área dos dispositivos de IHM: IP20 (proteção básica tipo)
Grau de proteçãoCompartimentos
Com isolamento de som surround: IP40
Com porta de acoplamento punho rotativo: IP66
Grau de proteçãoTerminações
Túnel de terminal: IP10
Fase isolante e banda terminal: IP00
Capacidade de comutação (UL489, CSA 22.2 No. 5.1)
SCCR 240 V 60 Hz [eucu]
85 kA
SCCR 480Y/277 V 60 Hz [eucu]
35 kA
Nominal de curto-circuito capacidade de tomada de [eucm]
240 V, 50/60 Hz [Eucm]
187 kA
400/415 V 50/60 Hz [Eucm]
105 kA
440 V, 50/60 Hz [Eucm]
74 kA
525 V, 50/60 Hz [Eucm]
53 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]240 V, 50/60 Hz [Eucu]
85 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]400/415 V 50 Hz [Eucu]
50 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]440 V, 50/60 Hz [Eucu]
35 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]525 V, 50/60 Hz [Eucu]
20 kA
Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]690 V 50/60 Hz [Eucu]
10 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]230 V 50/60 Hz [Eucs]
85 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Eucs]
50 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]440 V, 50/60 Hz [Eucs]
35 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Eucs]
10 kA
Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]690 V 50/60 Hz [Eucs]
7.5 kA
Vida útil mecânica [Operações]
Vinte mil
Max. frequência de operação
120 Ops/h
400 V 50/60 Hz [Operações]
Dez mil
415 V, 50/60 Hz [Operações]
Dez mil
690 V 50/60 Hz [Operações]
Sete mil e quinhentos
A capacidade do Terminal IEC
Equipamento padrão
Caixa de terminais
Acessórios opcionais
Conexão a parafuso
Túnel de terminal
ligação traseira
Condutores de cobre e cabosCaixa de terminaisSólidos
1 x (10 - 16)
2 x (6 - 16) mmDois
Condutores de cobre e cabosCaixa de terminaisEncalhado
1 x (10 - 70)3)
2 x (6 - 25) mmDois
Condutores de cobre e cabosCaixa de terminais
3)Até 95 mm2 pode ser conectado, dependendo do fabricante do cabo.
Condutores de cobre e cabosTúnel de terminalSólidos
1 x 16 mmDois
Condutores de cobre e cabosTúnel de terminalEncalhado1-buraco
1 x (25 - 95) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoDireto no switchSólidos
1 x (10 - 16)
2 x (6 - 16) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (25 - 70)3)
2 x 25 mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoDireto no switch
3)Até 95 mm2 pode ser conectado, dependendo do fabricante do cabo.
Al condutores, Al caboTúnel de terminalSólidos
1 x 16 mmDois
Al condutores, Al caboTúnel de terminalEncalhado1-buraco
1 x (25 - 95) mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoDireto no switchSólidos
1 x (10 - 16)
2 x (10 - 16) mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (25 - 35)
2 x (25 - 35) mmDois
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [min.]
2 x 9 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [max.]
9 x 9 x 0,8 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M6
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
12 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
16 x 5 mm
NA capacidade do terminal
Condutores de cobre e cabosCaixa de terminaissólidos
1 x (12 - 6) AWG
Condutores de cobre e cabosCaixa de terminaisEncalhado
1 x (4 - 2/0) AWG/kcmil
Condutores de cobre e cabosTúnel de terminalsólidos
1 x 6 AWG
Condutores de cobre e cabosTúnel de terminalEncalhado1-buraco
1 x (4 - 3/0) AWG/kcmil
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoDireto no switchsólidos
1 x (12 - 6)
2 x (9 - 6) AWG
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [min.]
2 x 9 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [max.]
9 x 9 x 0,8 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M6
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
12 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
16 x 5 mm
