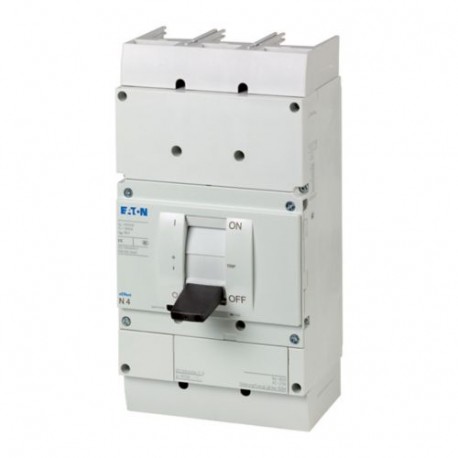

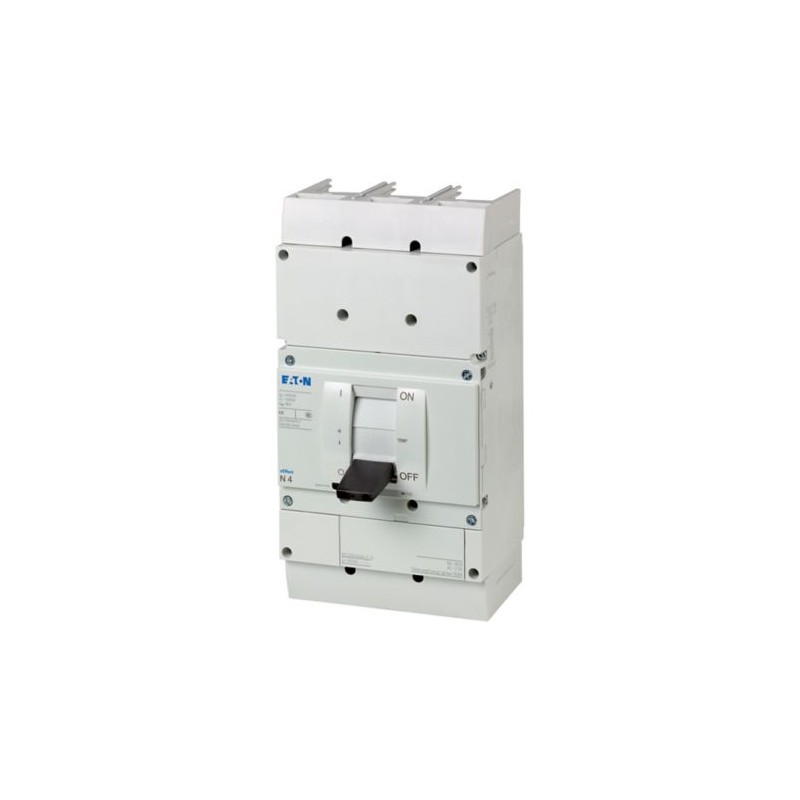

N4-1000 266026 0004358921 EATON ELECTRIC Ativação seccionador, 3P, Iu: 1000A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

N4-1000 266026 0004358921 EATON ELECTRIC Ativação seccionador, 3P, Iu: 1000A

N4-1000

266026

0004358921

EATON-MOELLER

Ativação seccionador, 3P, Iu: 1000A

Mais detalhes


Disjuntores de baixa tensão > Suporte

NZM Molded Case Automatic Switches

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $2,235.71
Preço unitário: $2,235.71

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

Mais informação



Interruptor-seccionador 3p 1000A BG4
Interruptores-seccionadores N.. - Cumprir com o isolamento propriedades do mesmo para o sistema de aterramento, redes de TI. Acessórios, tais como a ponte kits, terminais de ligação e porta de acoplamento punhos rotativos permitem instalação individual nos mais variados sistemas de distribuição. Chaves auxiliares, tensão de lançamentos e de operadores remotos facilitar a sinalização e a automação. Notas: o interruptor principal características, incluindo positivo unidade de acordo com IEC/EN 60204 und VDE 0113. Isolar características, de acordo com a norma IEC/EN 60947-3 e VDE 0660. barramento tag sudário de acordo com VDE 0160 Parte 100.

Programa de entrega

A gama de produtos
Interruptores-seccionadores
Função de proteção
Seccionadores/chaves principais de
Padrão/Aprovação
IEC
Tipo de instalação
Fixo
Construção de tamanho
N4
Descrição
Interruptor principal características, incluindo positivo unidade IEC/EN 60204 e VDE 0113.
Isolar características IEC/EN 60947-3 e VDE 0660.
Barramento tag sudário VDE 0160 Parte 100.
Número de pólos
3 pólo
Equipamento padrão
Conexão a parafuso
Posições de interruptor
Eu, +, 0
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
1000 A
Proteção contra curto-circuito máximo. fusível gL-característica
1600 gL

Dados técnicos

Geral
Normas
IEC/EN 60947
Proteção contra contato direto
Dedo e volta da mão-prova com a norma DIN EN 50274/VDE 0106, parte 263
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteOperação
-25 - +70 °C
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
15 (meia-sinusoidal choque de 11 ms) g
Isolamento de segurança EN 61140Entre contatos auxiliares e principais contatos
500 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
300 V AC
Posição de montagemPosição de montagem
Vertical e 90° em todas as direções
Com residual-versão atual XFI:
- NZM1, N1, NZM2, N2: vertical e 90° em todas as direções
com o plug-in adaptador de elementos
- NZM1, N1, NZM2, N2: vertical, 90° esquerda/direita
com gaveta extraível:
- NZM3, N3: vertical, 90 ° à esquerda
- NZM4, N4: vertical
com o operador remoto:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical e 90° em todas as direções

Direção de alimentação de entrada
conforme necessário
Grau de proteçãoDispositivo
Na área dos dispositivos de IHM: IP20 (proteção básica tipo)
Grau de proteçãoCompartimentos
Com isolamento de som surround: IP40
Com porta de acoplamento punho rotativo: IP66
Grau de proteçãoTerminações
Túnel de terminal: IP10
Fase isolante e banda terminal: IP00
Interruptores-seccionadores
Nominal a tensão de pico invariability [Uimp]Contatos principais
8000 V
Nominal a tensão de pico invariability [Uimp]Contatos auxiliares
6000 V
Tensão operacional nominal [Ue]
690 V AC
Avaliado freqüência de operação [f]
50/60 Hz
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
1000 A
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V
Use no revelaram a existência de sistemas de abastecimento de
≦ 525 V
Nominal de curto-circuito capacidade de tomada de [eucm]
690 V 50/60 H [Ic]
53 kA
Nominal de curta duração admissível corrente
t = 0.3 s [Icw]
25 kA
t = 1 s [Icw]
25 kA
Nominal condicional de curto-circuito [kA]
Com back-up de fusível
N4-630...1600: 2 x 800 A gG/gL
400 ... 415 V
100 kA
690 V
80 kA
Com fusível a jusante
N4-630...1600: 2 x 800 A gG/gL
400 ... 415 V
100 kA
690 V
80 kA
Nominal de decisão e capacidade de ruptura
Corrente operacional nominal [eue]AC-22/23A415 V [Ie]
1600
Corrente operacional nominal [eue]AC-22/23A690 V [Ie]
1600
Vida útil mecânica [Operações]
Dez mil
Max. frequência de operação
60 Ops/h
Vida útil elétrica
AC-1400 V 50/60 Hz [Operações]
Três mil
AC-1415 V, 50/60 Hz [Operações]
Três mil
AC-1690 V 50/60 Hz [Operações]
Dois mil
AC-3400 V 50/60 Hz [Operações]
Dois mil
AC-3415 V, 50/60 Hz [Operações]
Dois mil
AC-3690 V 50/60 Hz [Operações]
Mil
A capacidade do Terminal
Equipamento padrão
Conexão a parafuso
Acessórios opcionais
Túnel de terminal
ligação traseira
Tira de terminal
Condutores de cobre e cabosTúnel de terminalEncalhado4-furo
4 x (50 - 240) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (120 - 185)
4 x (50 - 185) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [min.]
1 x (185 - 240) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [max.]
2 x (70 - 185) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoMódulo de placaDuplo orifício [min.]
4 x 50 mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoMódulo de placaDuplo orifício [max.]
4 x (35 - 185) mmDois
Condutores de cobre e cabosParafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão
4 x 300
6 x (95 - 240) mmDois
Al condutores, Al caboTúnel de terminalEncalhado4-furo
4 x (50 - 240)
mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (120 - 185)
4 x (50 - 185) mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [min.]
1 x (185 - 240) mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [max.]
2 x (70 - 185) mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoMódulo de placaDuplo orifício [min.]
4 x 50 mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoMódulo de placaDuplo orifício [max.]
4 x (35 - 185) mmDois
Al condutores, Al caboParafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão
2 x 240
6 x (70 - 240) mmDois
Cu de faixa (número de segmentos x largura x segmento de espessura)Televisão terminal do condutor [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Televisão terminal do condutor [max.]
(2 x) 10 x 32 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Módulo de placaÚnico furo
(2 x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
(2 x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
(2 x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensão
(2 x) 10 x 80 x 1.0 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M10
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
25 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
2 x (50 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [min.]
25 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [max.]
2 x (50 x 10)
mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaFuro duplo
2 x (50 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [min.]
60 x 10 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [max.]
2 x (80 x 10) mm

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
1000 A
Equipamento de dissipação de calor, dependente da corrente [Pvid]
123 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador ([email protected] [AKF060013])
Versão do interruptor principal
Sim
Versão de manutenção/serviço interruptor
Sim
Versão do interruptor de segurança
Nenhum
Versão de parada de emergência de instalação
Sim
Versão do interruptor de marcha à ré
Nenhum
Número de interruptores
Um
Max. nominal tensão de operação Ue CA
690 V
Tensão
690 - 690 V
Avaliado permanente de corrente Ui
1000 A
Avaliado permanente de corrente AC-23, 400 V
0
Avaliado permanente de corrente AC-21, 400 V
0
Nominal de operação de alimentação em AC-3, 400 V
0 kW
Nominal de curta duração admissível corrente lcw
25 kA
Nominal de operação de alimentação em AC-23, 400 V
560 kW
De alimentação de comutação em 400 V
0 kW
Condicionado nominal corrente de curto-circuito Iq
0 kA
Número de pólos
Três
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato
Zero
O Motor de acionamento opcional
Sim
Motor da unidade integrada
Nenhum
Liberação de tensão opcional
Sim
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Apropriado para a terra de montagem
Sim
Adequado para montagem frontal de 4 furos
Nenhum
Adequado para montagem frontal centro
Nenhum
Adequado para instalação de quadro de distribuição
Sim
Adequado para intermediário de montagem
Sim
Cor do elemento de controle
Preto
Tipo de elemento de controle
Rocker alavanca
Interlockable
Sim
Tipo de conexão elétrica do circuito principal
Parafuso de conexão
Grau de proteção (IP), airbag lateral
IP20
Grau de proteção (NEMA)

Dimensões

123X435
① Sopram de fora da área, distância mínima de partes adjacentes
Ui ≤ 690 V: 100 mm
Ui ≤ 1500 V: 200 mm
② Distância Mínima de partes adjacentes
Ui ≤ 1000 V: 15 mm
Ui ≤ 1500 V: 70 mm

Avaliações: (0)

Não há comentários do produto ainda.

Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
  Captcha
  Adicionar avaliação

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
