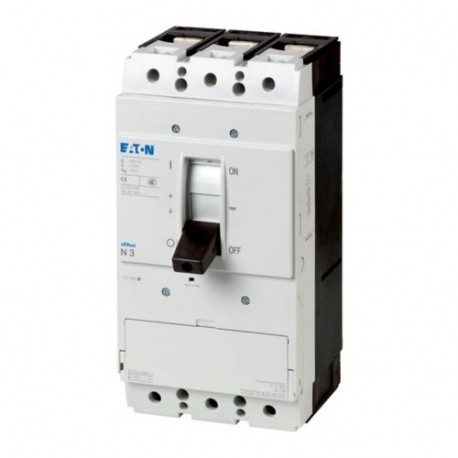

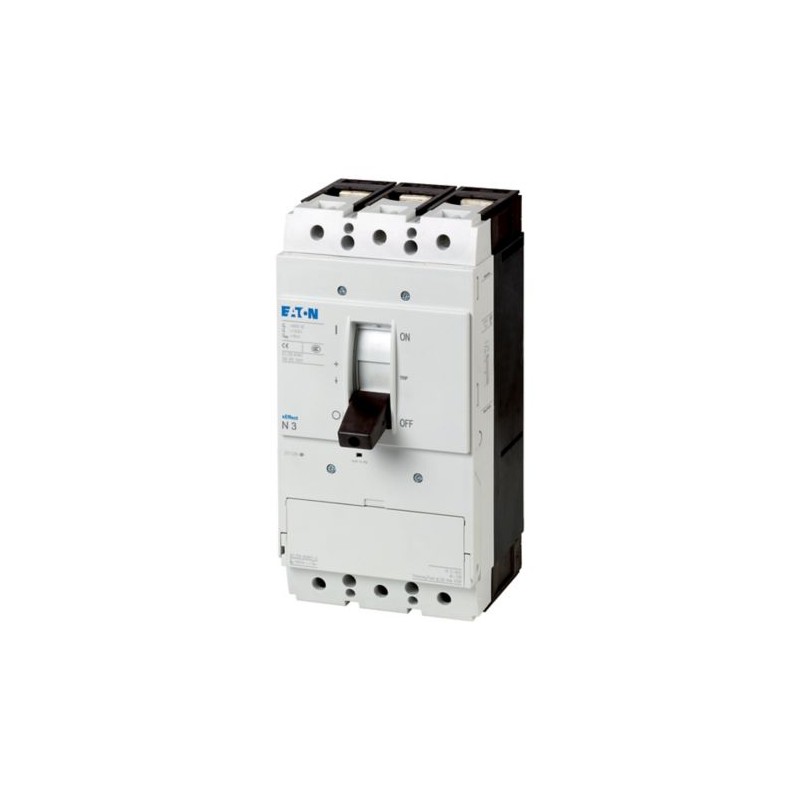

N3-400 266019 Y7-266019 EATON ELECTRIC Ativação seccionador, 3P, Iu: 400A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

N3-400 266019 Y7-266019 EATON ELECTRIC Ativação seccionador, 3P, Iu: 400A

N3-400

266019

Y7-266019

EATON-MOELLER

Ativação seccionador, 3P, Iu: 400A

Seccionador tipo N, 3P 400A

Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector 3p 400A BG3

Interruptores-seccionadores N.. - Cumpra as propriedades de isolamento, mesmo para redes de TI aterradas. Acessórios como kits de jumper, terminais de conexão e maçanetas de acoplamento de porta giratória permitem a instalação individual em uma ampla variedade de sistemas de distribuição. Interruptores auxiliares, liberadores de tensão e operadores remotos facilitam a sinalização e a automação. Notas: Principais características do interruptor, incluindo acionamento positivo de acordo com IEC/EN 60204 e VDE 0113. Características de isolamento de acordo com IEC/EN 60947-3 e VDE 0660. Tampa da etiqueta do barramento de acordo com VDE 0160 Parte 100.

Mais detalhes


Aparelhos elétricos de baixa tensão > Suporte

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $1,077.39
Preço unitário: $1,077.39
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM switch-disconnector
Catalog Number
266019
EAN
4015082660192
Product Length/Depth
159 mm
Product Height
275 mm
Product Width
140 mm
Product Weight
5.025 kg
Compliances
RoHS conform
Certifications
IEC/EN 60947
IEC
Model Code
N3-400

Dados técnicos - elétricos

Voltage rating
690 V - 690 V
Rated operating voltage (Ue) at AC - max
690 V
Rated insulation voltage (Ui)
1000 V
Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated operational current
630 A (415 V AC-22/23A, making and breaking capacity)
630 A (690 V AC-22/23A, making and breaking capacity)
Rated permanent current at AC-21, 400 V
0 A
Rated conditional short-circuit current with back-up fuse
PN3(N3)-400…630: 630 AgGgL
100 kA at 400/415 V
80 kA at 690 V
Rated conditional short-circuit current with downstream fuse
100 kA at 400/415 V
PN3(N3)-400…630: 630 AgGgL
80 kA at 690 V
Rated short-time withstand current (Icw)
12 kA
Rated short-time withstand current (t = 0.3 s)
12 kA
Rated short-time withstand current (t = 1 s)
12 kA
Amperage Rating
400 A
Rated operating frequency
50 Hz
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
25 kA
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
200 kW
Switching power at 400 V
0 kW
Short-circuit protective device fuses - max
630 A gL
Electrical connection type of main circuit
Screw connection
Isolation
300 V AC (between the auxiliary contacts)
500 V AC (between auxiliary contacts and main contacts)
Number of operations per hour - max
60
Handle type
Rocker lever
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
5000 operations at 400 V AC-1
5000 operations at 415 V AC-1
3000 operations at 690 V AC-1
3000 operations at 415 V AC-3
2000 operations at 690 V AC-3
3000 operations at 400 V AC-3
Direction of incoming supply
As required

Dados técnicos - comunicação

Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated operational current
630 A (415 V AC-22/23A, making and breaking capacity)
630 A (690 V AC-22/23A, making and breaking capacity)
Rated permanent current at AC-21, 400 V
0 A
Rated permanent current at AC-23, 400 V
0 A
Rated conditional short-circuit current with back-up fuse
PN3(N3)-400…630: 630 AgGgL
100 kA at 400/415 V
80 kA at 690 V
Rated conditional short-circuit current (Iq)
0 kA
Rated conditional short-circuit current with downstream fuse
100 kA at 400/415 V
PN3(N3)-400…630: 630 AgGgL
80 kA at 690 V
Rated short-time withstand current (Icw)
12 kA
Rated short-time withstand current (t = 0.3 s)
12 kA
Rated short-time withstand current (t = 1 s)
12 kA
Amperage Rating
400 A
Rated operating frequency
50 Hz
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
25 kA
Rated operating power at AC-3, 400 V
0 kW
Rated operating power at AC-23, 400 V
200 kW
Switching power at 400 V
0 kW
Short-circuit protective device fuses - max
630 A gL
Electrical connection type of main circuit
Screw connection
Isolation
300 V AC (between the auxiliary contacts)
500 V AC (between auxiliary contacts and main contacts)
Number of operations per hour - max
60
Handle type
Rocker lever
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
5000 operations at 400 V AC-1
5000 operations at 415 V AC-1
3000 operations at 690 V AC-1
3000 operations at 415 V AC-3
2000 operations at 690 V AC-3
3000 operations at 400 V AC-3
Direction of incoming supply
As required

Dados técnicos - mecânicos

Mounting Method
Distribution board installation
Ground mounting
Fixed
Built-in device fixed built-in technique
Intermediate mounting
Degree of protection
IP20 (basic protection type, in the area of the HMI devices)
Other
Degree of protection (IP), front side
IP40 (with insulating surround)
IP20
IP66 (with door coupling rotary handle)
Degree of protection (terminations)
IP00 (terminations, phase isolator and band terminal)
IP10 (tunnel terminal)
Protection against direct contact
Finger and back-of-hand proof to DIN EN 50274/VDE 0106 part 110
Shock resistance
20 g (half-sinusoidal shock 20 ms)
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Number of switches
1
Handle color
Black
Switch positions
I, +, 0
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Lifespan, mechanical
15000 operations

ETIM for 266019 Componentes industriais para Baixa Tensão (EC000216)
Característica Valor
Versão de interruptor principal (EF006981) Sim
Versão de chave de manutenção/serviço (EF006986) Sim
Versão de interruptor de segurança (EF006985) Não
Versão como instalação de paragem de emergência (EF006959) Sim
Versão do interruptor de inversão (EF009408) Não
Número de interruptores (EF005586) 1
Máx. tensão nominal de operação Ue CA (EF007355) 690 V
Tensão nominal de operação (EF001435) 690 V
Corrente contínua nominal, AC-23, 400 V (EF011777) 0 A
Corrente permanente nominal em AC-21, 400 V (EF009165) 0 A
Potência de operação nominal em AC-3, 400 V (EF001364) 0 kW
Corrente nominal suportável lcw atual (EF007050) 12 kA
Potência de operação nominal em AC-23, 400 V (EF007027) 200 kW
Potência de comutação a 400 V (EF009166) 0 kW
Corrente condicional nominal de curto-circuito Iq (EF001444) 0 kA
Número de polos (EF001391) 3
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 0
Acionamento do motor opcional (EF007386) Sim
Acionamento do motor integrado (EF006697) Não
Saída de tensão opcional (EF007491) Sim
Construção do dispositivo (EF008240) Técnica de instalação fixa para dispositivo embutido
Adequado para montagem frontal de 4 furos (EF007247) Não
Adequado para o centro de montagem frontal (EF007248) Não
Apropriado para a instalação do quadro de distribuição (EF007262) Sim
Adequado para montagem intermediária (EF007264) Sim
Cor do elemento de atuação (EF007167) Preto
Tipo de elemento de controlo (EF006976) Alavanca basculante
Possível interbloqueio (EF006281) Sim
Tipo de conexão elétrica do circuito principal (EF006819) Ligação com parafuso
Com cablagem pré-montada (EF016444) Não
Grau de proteção (IP), frente (EF003118) IP20
Largura (EF000008) 140 mm
Altura (EF000040) 275 mm
Profundidade (EF000049) 159 mm
