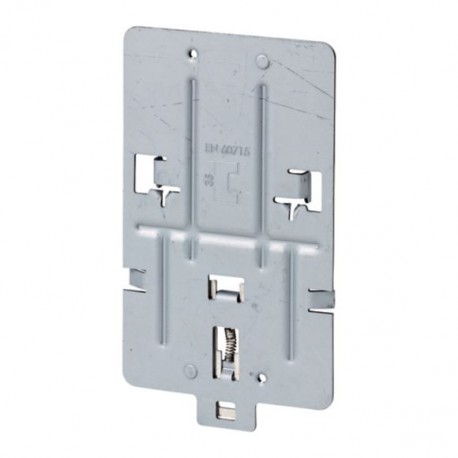

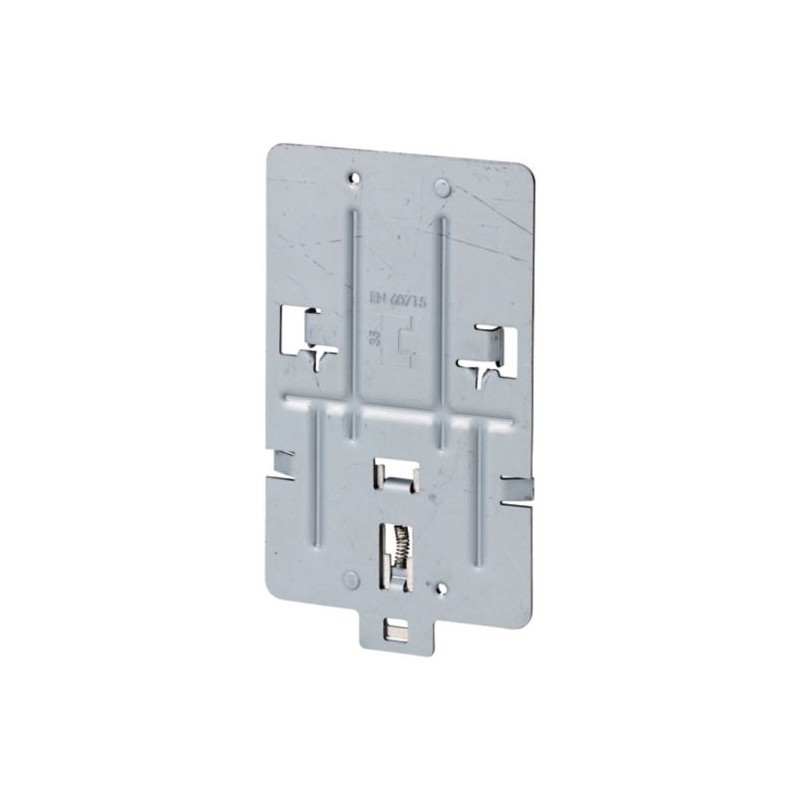

NZM1-XC35 260213 Y7-260213 EATON ELECTRIC Placa engatillable guia din Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM1-XC35 260213 Y7-260213 EATON ELECTRIC Placa engatillable guia din

NZM1-XC35

260213

Y7-260213

EATON-MOELLER

Placa engatillable guia din

Placa de hemming do trilho DIN para NZM1

Série Eaton Moeller NZM - Disjuntor de Caixa Moldada. Placa de clipe, para tamanho 1

Acessórios opcionais para a série de disjuntores A NZM oferece uma ampla gama de opções de aplicação para uso em todo o mundo. A instalação é sempre flexível e simples graças aos grupos de funções modulares. Notas: permite que o interruptor seja travado em trilhos DIN. Para trilho de cartola de 35 mm. Pode ser usado para NZM1 (-4), PN1 (-4), N (N / O) 1 (-4)

Mais detalhes


Aparelhos elétricos de baixa tensão > Adaptador para trilho DIN

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $24.03
Preço unitário: $24.03
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


Clipe da placa, para o tamanho 1
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: permite o encaixe da chave-para trilhos DIN. Para top-hat trilho 35 mm. Pode ser usado para NZM1(-4), PN1(-4), N(N/S)1(-4)

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Adaptador placa de
Padrão/Aprovação
UL/CSA, IEC
Construção de tamanho
NZM1
Descrição
Permite clip-on da chave-para trilhos DIN
Para uso com
NZM1(-4)
PN1(-4)
N(S)1(-4)
Notas

Para 35 mm em trilho DIN

Não pode ser combinado com o plug-in de unidades

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) trilho DIN / adaptador (EC001024)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / trilho de Montagem do adaptador ([email protected] [AKF017013])
Tipo de fixação
Trilho DIN (cartola ferroviário) 35 mm
Tipo de trilho DIN placa
Em linha reta
Material
Metal

Aprovações

Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E140305
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1437-01
América Do Norte Certificação
UL, CSA

Dimensões

1230DIM-41

ETIM for 260213 Componentes industriais para Baixa Tensão (EC001024)
Característica Valor
Tipo de aperto da fixação (EF002442) Perfil DIN 35 mm
Tipo de adaptador de calha DIN (EF008236) Direito
Material (EF002169) Metal

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
