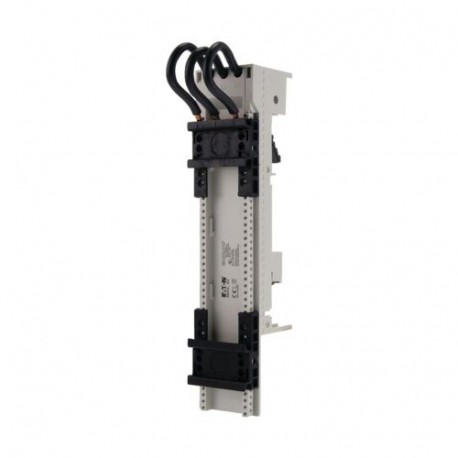

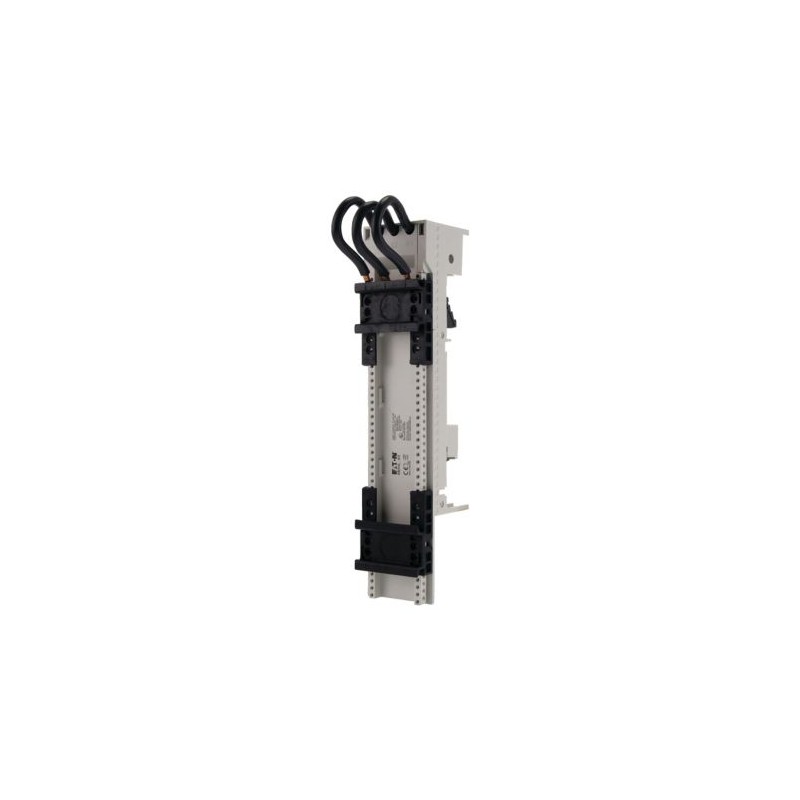

BBA4L-63 101459 Y7-101459 EATON ELECTRIC adaptador de barramento Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA4L-63 101459 Y7-101459 EATON ELECTRIC adaptador de barramento

BBA4L-63

101459

Y7-101459

EATON-MOELLER

4

adaptador de barramento

Adaptador de barramento 55 mm 63A 2TS

Eaton Moeller® series BBA Busbar adapter, 55 mm, 63 A, DIN rail: 2

Adaptador de barramento de 55 mm para sistema de barramento de 60 mm, dois trilhos de montagem, três fios pré-fabricados (AWG8 / 10 milímetros quadrados) para conexão do dispositivo de comutação, pode ser usado para partida DOL com contator PKZM4 / PKE65 com contator DILM40 a DILM65, corrente nominal de operação: 63A

Mais detalhes


Aparelhos elétricos de baixa tensão > Adaptador de barra colectora

Chaves de proteção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $195.45
Preço unitário: $48.86
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series BBA Accessory Busbar adapter
Catalog Number
101459
EAN
4015081013791
Product Length/Depth
260 mm
Product Height
63 mm
Product Width
55 mm
Product Weight
0.393 kg
Certifications
Certified by UL for use in Canada
IEC60439-1
UL
UL 508A
CE
CSA-C22.2 No. 14
UL Category Control No.: NMTR; NMTR7
UL File No.: E300273
UL 508
Model Code
BBA4L-63

Delivery program

Type
Nominal current
63 A

Technical data - electrical

Voltage rating (UL CSA 13)
600 V AC, UL/CSA
Voltage rating at AC
690 V
Rated operation current (Ie)
63 A
Electric connection type
Round conductor

Technical data - mechanical

Mounting rail armament
2 mounting rails
Rail width
35 mm
Number of DIN rails
2
Busbar distance
60 mm
Busbar thickness - min
5 mm
Busbar thickness - max
10 mm
Adapter width
55 mm

Design verification as per IEC/EN 61439 - technical data

Equipment heat dissipation, current-dependent Pvid
6.9 W
Static heat dissipation, non-current-dependent Pvs
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

Additional information

Special features
Terminal capacity: 10 mm² (AWG 8)

ETIM for 101459 Componentes industriais para Baixa Tensão (EC001531)
Característica Valor
Embalagem de barras perfiladas (EF003700) 2 barras perfiladas
Acabamento da conexão elétrica (EF003961) Condutor redondo
Corrente nominal especificada In (EF008250) 63 A
Espessura mínimo do barramento (EF006536) 5 mm
Espessura máxima barramento (EF003702) 10 mm
Largura do adaptador (EF003703) 55 mm
Largura da calha (EF003704) 35 mm
Distância do barramento (EF002638) 60 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA4L-63 Y7-101459 101459 DE_103005.pdf 2 Mbytes BBA4L-63 Y7-101459 101459 DE_103005.pdf
