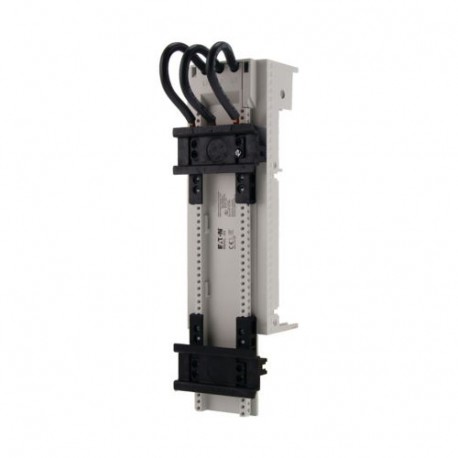

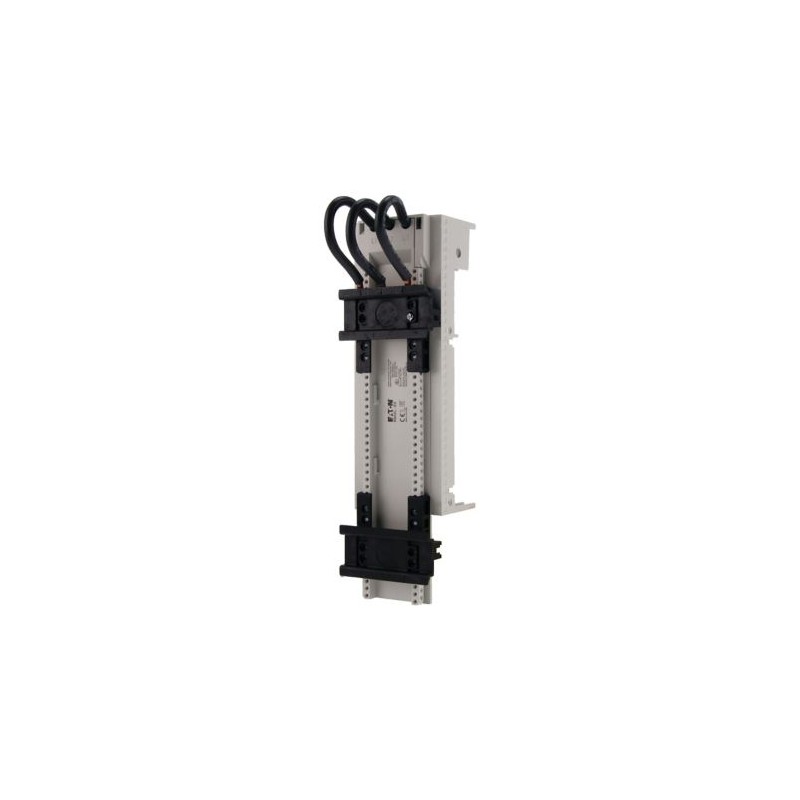

BBA2L-63 101480 EATON ELECTRIC barramentos PKZ Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA2L-63 101480 EATON ELECTRIC barramentos PKZ

BBA2L-63

101480

EATON-MOELLER

2

barramentos PKZ

Mais detalhes


Acessórios PKZ

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $93.92
Preço unitário: $46.96

Quantidade Preço
2+$46.96
4+$41.02
6+$40.67
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Barramento adaptador de 72 mm, 63 A, trilho DIN: 2
72mm barramento adaptador para 60mm barramento do sistema, dois trilhos de montagem, três cabos pré-fabricados (AWG8/10 milímetro quadrado) para conexão de dispositivo de comutação, pode ser usado para DOL starter com PKZ2 e contator DILM7 até DILM40, corrente operacional nominal: 63A

Programa de entrega

Acessórios
Adaptadores de barramento
Aprovado para a UL 508
Para montagem plana Cu-barramentos com 60 mm entre centros de barramento, apropriado para o 5 mm e 10 mm barramento de espessura
Corrente operacional nominal 63 A
Para DOL Starter
Para uso com
Adaptadores de barramento PKZ2
Tensão operacional nominal [Ue]
690 V
Corrente operacional nominal [eue]
63 A
A capacidade do Terminal
AWG 8
(10 mm2)
Adaptador de largura
72 mm
Adaptador de comprimento
260 mm
Trilho DIN
2 Quantidade
Adaptador de largura
72 mm
Para uso com
PKZM4, PKE65 + DILM(C)17
PKZM4, PKE65 + DILM(C)25
PKZM4, PKE65 + DILM(C)32
PKZM4, PKE65 + DILM(C)40
PKZM4, PKE65 + DILM(C)50
PKZM4, PKE65 + DILM(C)65

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
63 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
6.9 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Barramento adaptador (EC001531)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Barramento de sistema de calhas (LV circuitos) / adaptador de Barramento de baixa tensão de tecnologia de comutação) ([email protected] [ACN951011])
Trilho de montagem de armamento
2 trilhos de montagem
Tipo de conexão elétrica
Condutor redondo
Corrente nominal Em
63 A
Min. barramento de espessura
5 mm
Max. barramento de espessura
10 mm
Largura do adaptador
72 mm
Trilho de largura
35 mm
Barramento de distância
60 mm

Aprovações

Padrões De Produto
UL 508A; CSA-C22.2 Nº 14; IEC60439-1; marcação CE
UL Arquivo Nº.
E300273
UL Controlo de Categoria Nenhuma.
NMTR; NMTR7
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte
Nenhum
Max. Tensão Nominal
600 V CA

Dimensões

1210DIM-35
