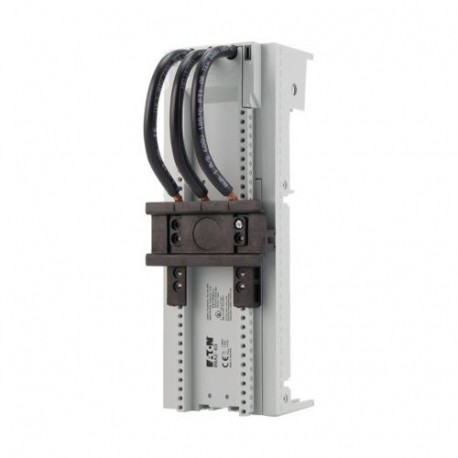

EATON - MOELLER BBA2-63 101458 Y7-101458 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA2-63 101458 Y7-101458 EATON ELECTRIC Barramento PKZ2 adaptador

Referência: BBA2-63

Código: 101458

Número de catálogo: Y7-101458

Fabricante: EATON - MOELLER

Descrição:

Barramento PKZ2 adaptador
Adaptador de barramento 72 mm 63 A 1 TS
Eaton Moeller® série BBA Busbar adaptador, 72 mm, 63 A, trilho DIN: 1
Adaptador de barramento de 72 mm para sistema de barramento de 60 mm, um trilho de montagem, três fios pré-fabricados (AWG8 / 10 milímetros quadrados) para conexão do dispositivo de comutação, pode ser usado para disjuntor de proteção do motor PKZ2, corrente nominal de operação: 63A

Categorias:

  • Aparelhos elétricos de baixa tensão > Adaptador de barra colectora
  • EATON - MOELLER > Chaves de proteção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 34,93 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Barramento adaptador de 72 mm, 63 A, trilho DIN: 1
72mm barramento adaptador para 60mm barramento do sistema, um trilho de montagem, três cabos pré-fabricados (AWG8/10 milímetro quadrado) para conexão de dispositivo de comutação, pode ser usada para o motor de proteção disjuntor PKZ2, corrente operacional nominal: 63A

Programa de entrega

Acessórios
Adaptadores de barramento
Aprovado para a UL 508
Para montagem plana Cu-barramentos com 60 mm entre centros de barramento, apropriado para o 5 mm e 10 mm barramento de espessura
Corrente operacional nominal 63 A
Para motor-proteção de circuitos disjuntores
Para uso com
Adaptadores de barramento PKZ2
Tensão operacional nominal [Ue]
690 V
Corrente operacional nominal [eue]
63 A
A capacidade do Terminal
AWG 8
(10 mm2)
Adaptador de largura
72 mm
Adaptador de comprimento
200 mm
Trilho DIN
1 Quantidade
Adaptador de largura
72 mm
Para uso com
PKZM4, PKE65

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
63 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
6.9 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Barramento adaptador (EC001531)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Barramento de sistema de calhas (LV circuitos) / adaptador de Barramento de baixa tensão de tecnologia de comutação) (ecl@ss10.0.1-27-37-03-04 [ACN951011])
Trilho de montagem de armamento
1 trilho de montagem
Tipo de conexão elétrica
Condutor redondo
Corrente nominal Em
63 A
Min. barramento de espessura
5 mm
Max. barramento de espessura
10 mm
Largura do adaptador
72 mm
Trilho de largura
35 mm
Barramento de distância
60 mm

Aprovações

Padrões De Produto
UL 508A; CSA-C22.2 Nº 14; IEC60439-1; marcação CE
UL Arquivo Nº.
E300273
UL Controlo de Categoria Nenhuma.
NMTR; NMTR7
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte
Nenhum
Max. Tensão Nominal
600 V CA

Dimensões

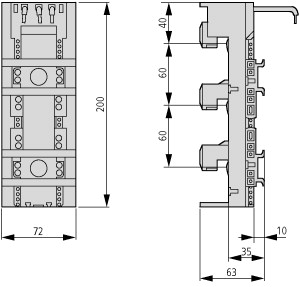

1210DIM-108

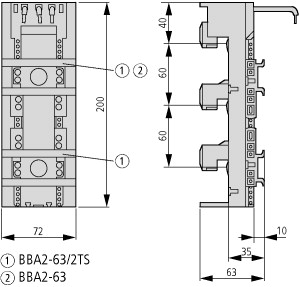

1210DIM-31

ETIM for 101458 Componentes industriais para Baixa Tensão (EC001531)

Nome da característicaEmbalagem de barras perfiladas (EF003700)
Valor da característica1 barra perfilada
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaCondutor redondo
Nome da característicaCorrente nominal especificada In (EF008250)
Valor da característica63 A
Nome da característicaEspessura mínimo do barramento (EF006536)
Valor da característica5 mm
Nome da característicaEspessura máxima barramento (EF003702)
Valor da característica10 mm
Nome da característicaLargura do adaptador (EF003703)
Valor da característica72 mm
Nome da característicaLargura da calha (EF003704)
Valor da característica35 mm
Nome da característicaDistância do barramento (EF002638)
Valor da característica60 mm
