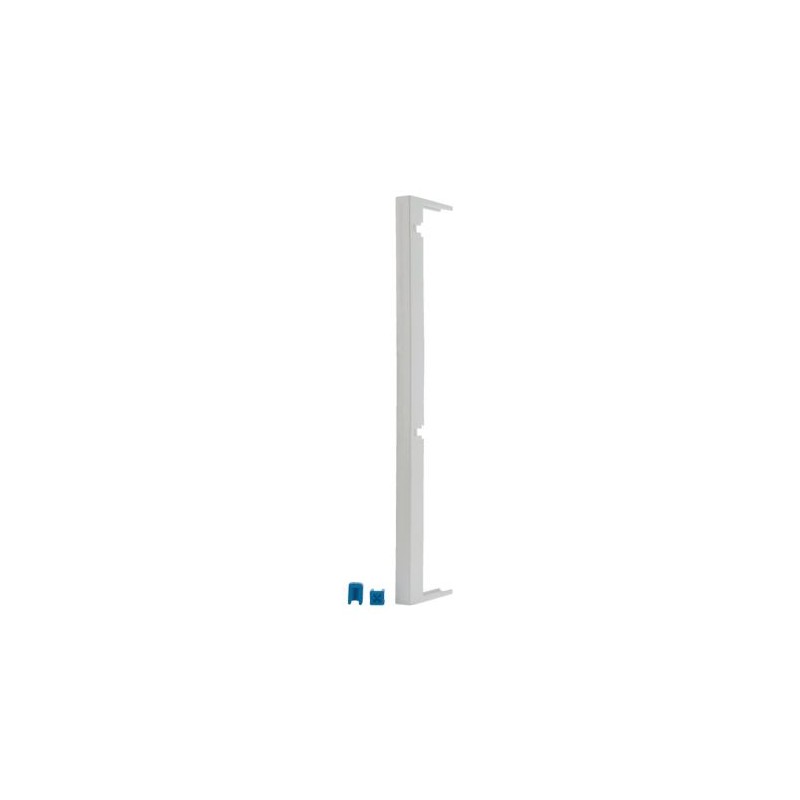

BBA-XSM 101484 Y7-101484 EATON ELECTRIC Corner protection, for busbar adapters, WxH 9x200mm Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BBA-XSM 101484 Y7-101484 EATON ELECTRIC Corner protection, for busbar adapters, WxH 9x200mm

BBA-XSM

101484

Y7-101484

EATON-MOELLER

10

Corner protection, for busbar adapters, WxH=9x200mm

Módulo de proteção lateral para adaptador de barramento WxH=9x200mm

Eaton Moeller® series BBA Busbar adapter, 9 mm

O módulo de montagem lateral, encaixado por pressão em ambas as extremidades, pode ser agrupado no adaptador de barramento para estender a largura de montagem

Mais detalhes


Aparelhos elétricos de baixa tensão > Adaptador de barra colectora

Chaves de proteção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $92.94
Preço unitário: $9.29
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series BBA Accessory Busbar adapter
Catalog Number
101484
EAN
4015081014040
Product Length/Depth
200 mm
Product Height
53 mm
Product Width
9 mm
Product Weight
0.02 kg
Certifications
IEC60439-1
UL 508A
UL Category Control No.: NMTR; NMTR7
CE
UL File No.: E300273
UL
CSA-C22.2 No. 14
UL 508
Certified by UL for use in Canada
Model Code
BBA-XSM

Delivery program

Type
Nominal current
0 A

Technical data - electrical

Voltage rating (UL CSA 13)
600 V AC, UL/CSA
Electric connection type
None

Technical data - mechanical

Mounting rail armament
None
Rail width
0 mm
Busbar distance
0 mm
Busbar thickness - min
0 mm
Busbar thickness - max
0 mm
Adapter width
9 mm

Design verification as per IEC/EN 61439 - technical data

Equipment heat dissipation, current-dependent Pvid
0 W
Static heat dissipation, non-current-dependent Pvs
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 101484 Componentes industriais para Baixa Tensão (EC001531)
Característica Valor
Embalagem de barras perfiladas (EF003700) Nenhum
Acabamento da conexão elétrica (EF003961) Nenhum
Corrente nominal especificada In (EF008250) 0 A
Espessura mínimo do barramento (EF006536) 0 mm
Espessura máxima barramento (EF003702) 0 mm
Largura do adaptador (EF003703) 9 mm
Largura da calha (EF003704) 0 mm
Distância do barramento (EF002638) 0 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA-XSM Y7-101484 101484 DE_103005.pdf 2 Mbytes BBA-XSM Y7-101484 101484 DE_103005.pdf
