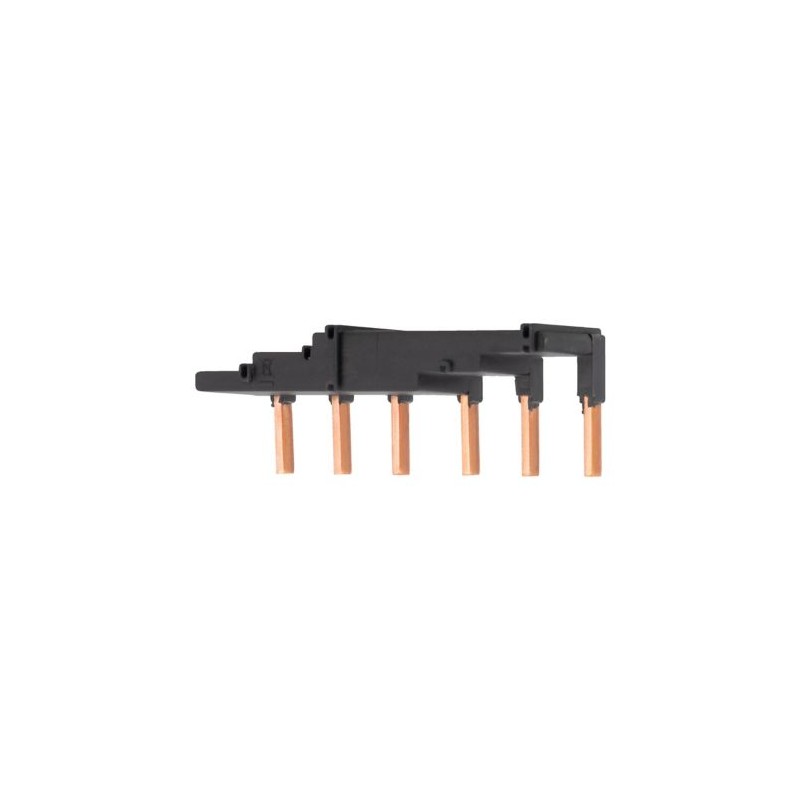

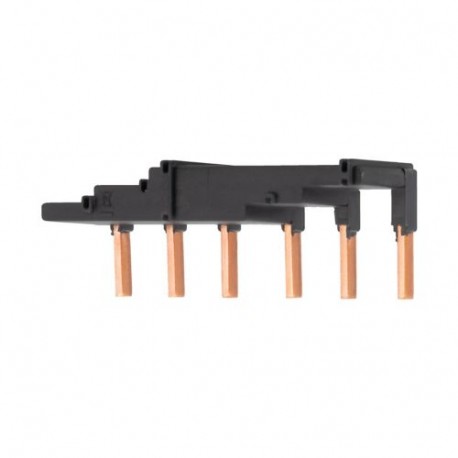

B3.0/2-PKZ4 220220 Y7-220220 EATON ELECTRIC XTPAXCLKA2D bloco barramento trifásico Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

B3.0/2-PKZ4 220220 Y7-220220 EATON ELECTRIC XTPAXCLKA2D bloco barramento trifásico

B3.0/2-PKZ4

220220

Y7-220220

EATON-MOELLER

XTPAXCLKA2D bloco barramento trifásico

Pente de conexão trifásico para 2 PKZ4

Eaton Moeller® series B3 Three-phase busbar link, Circuit-breaker: 2, 110 mm

Ligação de barramento trifásica de 3 polos para 2 fontes de alimentação PKZM4-... sem contato auxiliar ou liberação de tensão lateral embutida, pode ser estendida por instalação giratória, comprimento de 110 mm protegendo contra contato direto., Ue = 690 V, Iu = 128 A

Mais detalhes


Aparelhos elétricos de baixa tensão > Barra de fase

Chaves de proteção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $24.30
Preço unitário: $24.30
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series B3 Accessory Three-phase busbar link
Catalog Number
220220
EAN
4015082202200
Product Length/Depth
98 mm
Product Height
36 mm
Product Width
33 mm
Product Weight
0.128 kg
Certifications
CSA Class No.: 3211-06
UL
CSA File No.: 165628
CSA-C22.2 No. 14
CSA
UL Category Control No.: NLRV
UL File No.: E36332
CE
IEC/EN 60947-4-1
UL 508
Model Code
B3.0/2-PKZ4

Funcionalidades e Funções

Color
Black
Electric connection type
Pin
Features
Insulated
Number of phases
3
Number of poles
Three-pole

Geral

Mounting width
55 mm
Overvoltage category
III
Pollution degree
3
Product category
Accessories
Rated impulse withstand voltage (Uimp)
6000 V AC
Suitable for
2 Circuit-breakers

Condições meteorológicas

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Classificação elétrica

Rated operational voltage (Ue) - max
690 V
Rated operational voltage (Ue) at AC - max
690 V
Rated uninterrupted current (Iu)
128 A

Classificação de curto-circuito

Rated conditional short-circuit current (Iq)
0 kA
Rated short-time withstand current (Icw)
0 kA

Verificação do design

Equipment heat dissipation, current-dependent Pvid
5.7 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
1.9 W
Rated operational current for specified heat dissipation (In)
128 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 220220 Componentes industriais para Baixa Tensão (EC000215)
Característica Valor
Número de fases (EF000351) 3
Número de polos (EF001391) 3
Adequado ao número de dispositivos (EF007241) 2
Dimensões do passo (EF007504) 55 mm
Corte transversal (EF000649) 0 mm²
Comprimento (EF001438) 98 mm
Pode ser cortado à medida (EF015250) Não
Largura em número de módulos (EF002950) 6.11
Corrente permanente nominal Iu (EF001389) 128 A
Acabamento da conexão elétrica (EF003961) Pino
Isolado (EF000019) Sim
Tensão especificada de pico (EF002993) 6 kV
Corrente condicional nominal de curto-circuito Iq (EF001444) 0 kA
Máx. tensão nominal de operação Ue (EF007357) 690 V
Corrente nominal suportável lcw atual (EF007050) 0 kA
Adequado para dispositivos com barramento N (EF007218) Não
Adequado para dispositivos com interruptor auxiliar (EF007217) Não
Cor (EF000007) Preto

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
B3.0/2-PKZ4 Y7-220220 220220 DE_220220.pdf 953 Kbytes B3.0/2-PKZ4 Y7-220220 220220 DE_220220.pdf
