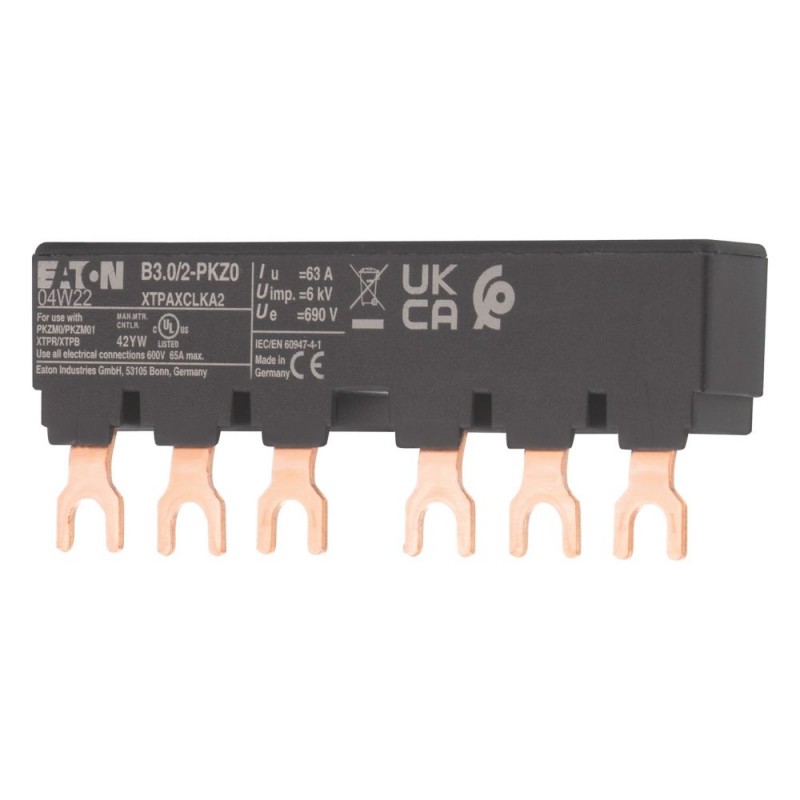

B3.0/2-PKZ0 063961 Y7-63961 EATON ELECTRIC barramentos fases em bloco XTPAXCLKA2 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

B3.0/2-PKZ0 063961 Y7-63961 EATON ELECTRIC barramentos fases em bloco XTPAXCLKA2

B3.0/2-PKZ0

063961

Y7-63961

EATON-MOELLER

barramentos fases em bloco XTPAXCLKA2

Pente de conexão trifásico para 2 PKZ0

Eaton Moeller® series B3 Three-phase busbar link, Circuit-breaker: 2, 90 mm, For PKZM0-... or PKE12, PKE32 without side mounted auxiliary contacts or voltage releases

Ligação de barramento trifásica de 3 polos para 2 fontes de alimentação PKZM0-... sem contato auxiliar ou liberação de tensão montada lateralmente, pode ser estendida por instalação giratória, comprimento de 90 mm protegendo contra contato direto., Ue = 690 V, Iu = 63 A

Mais detalhes


Aparelhos elétricos de baixa tensão > Barra de fase

Chaves de proteção do motor

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $13.25
Preço unitário: $13.25
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series B3 Accessory Three-phase busbar link
Catalog Number
063961
EAN
4015080639619
Product Length/Depth
90 mm
Product Height
34 mm
Product Width
11 mm
Product Weight
0.035 kg
Certifications
CSA-C22.2 No. 14
UL File No.: E36332
CSA File No.: 98494
UL Category Control No.: NLRV
CE
IEC/EN 60947-4-1
CSA
UL 508
CSA Class No.: 3211-06
UL
Catalog Notes
For parallel power feed to several motor-protective circuit-breakers on terminals 1, 3, 5
Model Code
B3.0/2-PKZ0

Funcionalidades e Funções

Color
Black
Electric connection type
Fork
Features
Insulated
Functions
Can be extended by rotating installation
Number of phases
3
Number of poles
Three-pole

Geral

Mounting width
45 mm
Overvoltage category
III
Pollution degree
3
Product category
Accessories
Rated impulse withstand voltage (Uimp)
6000 V AC
Suitable for
2 Circuit-breakers
Used with
PKZ0
PKE12
PKE32

Condições meteorológicas

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C

Classificação elétrica

Rated operational voltage (Ue) - max
690 V
Rated operational voltage (Ue) at AC - max
690 V
Rated uninterrupted current (Iu)
63 A

Classificação de curto-circuito

Rated conditional short-circuit current (Iq)
0 kA
Rated short-time withstand current (Icw)
0 kA

Verificação do design

Equipment heat dissipation, current-dependent Pvid
3 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
1 W
Rated operational current for specified heat dissipation (In)
63 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 063961 Componentes industriais para Baixa Tensão (EC000215)
Característica Valor
Número de fases (EF000351) 3
Número de polos (EF001391) 3
Adequado ao número de dispositivos (EF007241) 2
Dimensões do passo (EF007504) 45 mm
Corte transversal (EF000649) 0 mm²
Comprimento (EF001438) 90 mm
Pode ser cortado à medida (EF015250) Não
Largura em número de módulos (EF002950) 5
Corrente permanente nominal Iu (EF001389) 63 A
Acabamento da conexão elétrica (EF003961) Garfo
Isolado (EF000019) Sim
Tensão especificada de pico (EF002993) 6 kV
Corrente condicional nominal de curto-circuito Iq (EF001444) 0 kA
Máx. tensão nominal de operação Ue (EF007357) 690 V
Corrente nominal suportável lcw atual (EF007050) 0 kA
Adequado para dispositivos com barramento N (EF007218) Não
Adequado para dispositivos com interruptor auxiliar (EF007217) Não
Cor (EF000007) Preto

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
