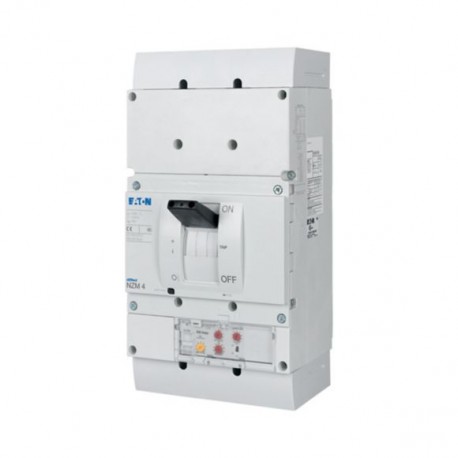

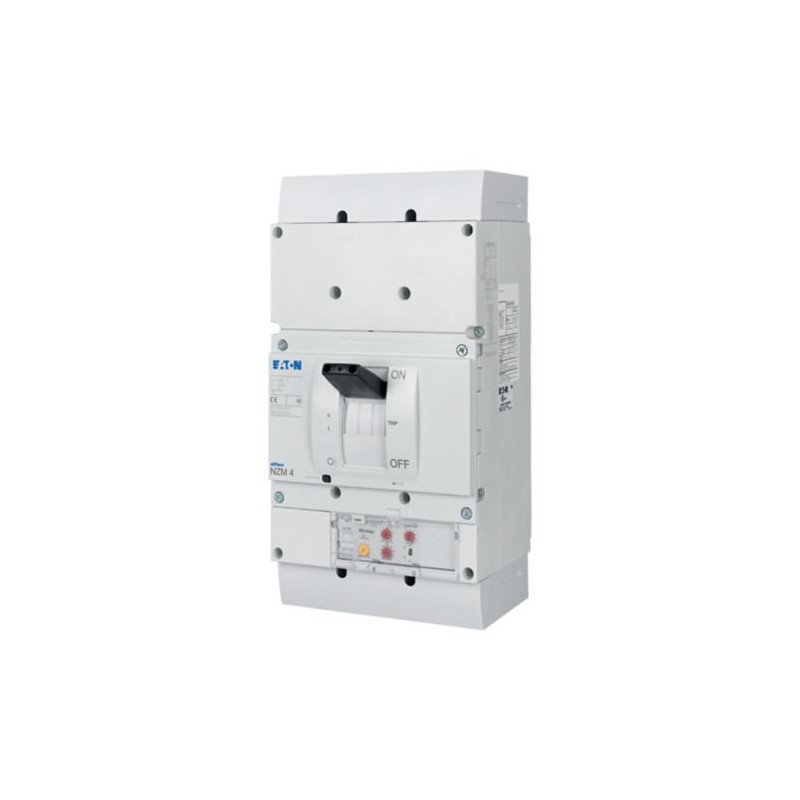

NZMH4-VEF900-NA 271145 Y7-271145 EATON ELECTRIC disjuntor seletiva, 3P, Iu: 900A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMH4-VEF900-NA 271145 Y7-271145 EATON ELECTRIC disjuntor seletiva, 3P, Iu: 900A

NZMH4-VEF900-NA

271145

Y7-271145

EATON-MOELLER

disjuntor seletiva, 3P, Iu: 900A

Int. Auto NZM, 3P, 900A, NA

Disjuntor, 3p, 900A

Disjuntor NZM4, 3 polos, Potência de comutação SCCR 480Y/277 V 60 Hz( Icu ): 85 kA, Potência de comutação SCCR 600Y/347 V 60 Hz ( Icu ): 50 kA, Capacidade de comutação SCCR 480 V 60 Hz ( Icu ): 85 kA, Corrente nominal = corrente nominal ininterrupta (In = Iu): 900 A, Tipo de instalação: Fixo, Conexão a parafuso, Padrão/Aprovação: UL/CSA, IEC, Função de Proteção: Sistemas, Cabos, Seletividade e Proteção de Geradores

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $4,313.09
Preço unitário: $4,313.09
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 Disjuntor
Função de proteção
 Sistemas de cabo, seletividade e proteção do gerador
Padrão/Aprovação
 UL/CSA, IEC
O sistema de liberação
 Versão eletrônica
Tipo de instalação
 Fixo
Descrição
 Parâmetros de conformidade com UL/CSA, bem como a IEC regulamentos. IEC comutação de desempenho valores estão contidos na placa de características.
Fixo sobrecarga lançamentos Ir


Tempo de atraso ajustável tsd: Passos: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
eu2t constante função: comutável
Tamanho de quadro
 NZM4
Número de pólos
 3 pólo
Equipamento padrão
 Conexão a parafuso
Capacidade de comutação de
SCCR 480Y/277 V 60 Hz
 Eucu kA 85
SCCR 480 V 60 Hz
 Eucu kA 85
SCCR 600Y/347 V 60 Hz
 Eucu kA 50
SCCR 600 V 60 Hz
 Eucu kA 50
Corrente nominal = nominal ininterrupta de corrente
Corrente nominal = nominal ininterrupta de corrente
 Eun= Euu Um 900
A faixa de ajuste de
Desarme de sobrecarga
Geral
Normas
 IEC/EN 60947
Proteção contra contato direto
 Dedo e volta com mão-de-prova para VDE 0106 Parte 100
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Temperatura ambiente, de armazenamento
 °C - -25 - + 70
Operação
 °C -25 - +70
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
 g 15 (meia-sinusoidal choque de 11 ms)
Isolamento de segurança EN 61140
Entre contatos auxiliares e principais contatos
 V AC 500
entre os contatos auxiliares
 V AC 300
Peso
 kg 21
Posição de montagem
Posição de montagem
Vertical e 90° em todas as direções
Equipamento básico
Caixa de terminais - - -
Conexão a parafuso -
Acessórios
Caixa de terminais - -
Conexão a parafuso - -
Túnel de terminal
Ligação traseira
Televisão terminal do condutor de - - -
Rodada condutor de cobre
Túnel de terminal
Encalhado
 mm2
4-furo
 mm2 4 x (1/0 - 500)
Parafuso do terminal e traseira-conexão do lado
Direto no switch
Encalhado
 mm2
4 x (0 ... 350)
Módulo de placa
Único furo
 min. mm2 1 x (250 - 600)
Único furo
 max. mm2 2 x (3/0 - 600)
Módulo de placa
Furo duplo
 min. mm2 2 x (3/0 - 350)
Furo duplo
 max. mm2 4 x (2 - 350)
Conexão de largura de extensão
 mm2
Conexão de largura de extensão
 mm2 4 x 600
6 x (3/0 - 500)
Al condutores, Cu cabo
Encalhado
 mm2
4-furo
 mm2 4 x (50 - 240)
Parafuso do terminal e traseira-conexão do lado
Plano da tira de cobre, com buracos
 min. mm (2 x) 10 x 50 x 1,0
Plano da tira de cobre, com buracos
 max. mm (2 x) 10 x 50 x 1,0
Conexão de largura de extensão
 mm (2 x) 10 x 80 x 1.0
Cu de faixa (número de segmentos x largura x segmento de espessura)
Televisão terminal do condutor de
min. mm 6 x 16 x 0,8
max. mm (2 x) 10 x 32 x 1.0
Módulo de placa
Único furo
 mm (2 x) 10 x 50 x 1,0
Parafuso do terminal e traseira-conexão do lado
Plano da tira de cobre, com buracos
 min. mm (2 x) 10 x 50 x 1,0
Plano da tira de cobre, com buracos
 max. mm (2 x) 10 x 50 x 1,0
Conexão de largura de extensão
 mm (2 x) 10 x 80 x 1.0
Barramento de cobre (largura x espessura)
 mm
Parafuso do terminal e traseira-conexão do lado
Conexão a parafuso
 M10
Direto no switch
min. mm 25 x 5
max. mm 2 x (50 x 10)
2 x (80 x 10)
Módulo de placa
Único furo
 min. mm 25 x 5
Único furo
 max. mm 2 x (50 x 10)
Módulo de placa
Furo duplo
 mm 2 x (50 x 10)
Conexão de largura de extensão
 mm
Conexão de largura de extensão
 min. mm 60 x 10
Conexão de largura de extensão
 max. mm 2 x (80 x 10)
Cabos de controle
mm2
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 900
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 89.91
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 70
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010])
Avaliado permanente de corrente Ui
 Um 900
Tensão nominal
 V 690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA 85
Sobrecarga de lançamento configuração atual
 Um 900 - 900
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um 1800 - 9000
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um 1800 - 10800
Integrado de proteção contra falha de aterramento
 Nenhum
Tipo de conexão elétrica do circuito principal
 Conexão a parafuso
Construção de dispositivos
 Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
 Nenhum
Trilho DIN (cartola trilho de montagem opcionais
 Nenhum
Número de contatos auxiliares como contato normalmente fechado
 0
Número de contatos auxiliares como contato normalmente aberto
 0
Número de contatos auxiliares como contato
 0
Desligado indicador disponível
 Nenhum
Com menos de liberação de tensão
 Nenhum
Número de pólos
 3
A posição de conexão para o principal circuito de corrente
 Lado frontal
Tipo de elemento de controle
 Rocker alavanca
Completo do dispositivo com unidade de proteção
 Sim
Motor da unidade integrada
 Nenhum
O Motor de acionamento opcional
 Sim
Grau de proteção (IP)
 IP20
Aprovações
Padrões De Produto UL 489; CSA-C22.2 Nº 5-09; IEC 60947-2; marcação CE
UL Arquivo Nº. E31593
UL Controlo de Categoria Nenhuma. DIVQ
CSA Arquivo. 022086
CSA Classe Nenhuma. 1432-01
América Do Norte Certificação UL, CSA
Especialmente concebido para a América do Norte Sim
Adequado para Alimentador de circuitos, circuitos de ramos
Limitação De Corrente Do Disjuntor Nenhum
Max. Tensão Nominal 600 V
Grau de Proteção IEC: IP20; UL/CSA Tipo: -
Características
IL01210010Z (AWA1230-2022) Disjuntor, unidade básica
>>

ETIM for 271145 Low-voltage industrial controls and switchgear (EC000228)
Característica Valor
Rated permanent current Iu (EF001389) None A
Rated voltage (EF003977) 690 V
Rated short-circuit breaking capacity Icu at 400 V, 50 Hz (EF007048) 50 kA
Overload release current setting (EF002336) 900 A
Adjustment range short-term delayed short-circuit release (EF007129) 1800 A
Adjustment range undelayed short-circuit release (EF007131) 1800 A
Power loss (EF005387) None W
Device construction (EF008240) Built-in device fixed built-in technique
Integrated earth fault protection (EF007296) false
Type of electrical connection of main circuit (EF006819) Screw connection
Suitable for DIN rail (top hat rail) mounting (EF007250) false
DIN rail (top hat rail) mounting optional (EF008904) true
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
With switched-off indicator (EF007006) false
With integrated under voltage release (EF001390) false
Number of poles (EF001391) 3
Position of connection for main current circuit (EF006671) Front side
Type of control element (EF006976) Rocker lever
Complete device with protection unit (EF008906) true
Motor drive integrated (EF006697) false
Motor drive optional (EF007386) true
Degree of protection (IP) (EF005474) IP20
