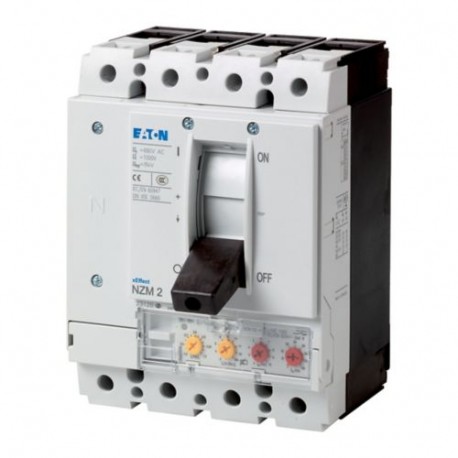

Proteção contra contato direto
Dedo e volta com mão-de-prova para VDE 0106 Parte 100
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteOperação
-25 - +70 °C
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
20 (meia-sinusoidal choque de 20 ms) g
Isolamento de segurança EN 61140Entre contatos auxiliares e principais contatos
500 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
300 V AC
Posição de montagem
Vertical e 90° em todas as direções |
| Com XFI de falha de aterramento de lançamento: |
- NZM1, N1, NZM2, N2: vertical e 90° em todas as direções |
com o plug-in do unit |
- NZM1, N1, NZM2, N2: vertical, 90° esquerda/direita |
com gaveta extraível: |
- NZM3, N3: vertical, 90° esquerda/direita |
- NZM4, N4: vertical |
com o operador remoto: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical e 90° em todas as direções |
Direção de alimentação de entrada
conforme necessário
Grau de proteçãoDispositivo
No operacionais área de controles: IP20 (basic grau de proteção)
Grau de proteçãoCompartimentos
Com isolamento de som surround: IP40
Com porta de acoplamento punho rotativo: IP66
Grau de proteçãoTerminações
Túnel de terminal: IP10
Fase isolante e tira de terminal: IP00
Outros dados técnicos (folha de catálogo)
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
250 A
Nominal a tensão de pico invariability [Uimp]Contatos principais
8000 V
Nominal a tensão de pico invariability [Uimp]Contatos auxiliares
6000 V
Tensão operacional nominal [Ue]
690 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V
Use no revelaram a existência de sistemas de abastecimento de
Não 690 V
Capacidade de comutação de
Nominal de curto-circuito capacidade de tomada de [eucm]240 V [Icm]
330 kA
Nominal de curto-circuito capacidade de tomada de [eucm]400/415 V [Icm]
330 kA
Nominal de curto-circuito capacidade de tomada de [eucm]440 V, 50/60 Hz [Eucm]
286 kA
Nominal de curto-circuito capacidade de tomada de [eucm]525 V, 50/60 Hz [Eucm]
105 kA
Nominal de curto-circuito capacidade de tomada de [eucm]690 V 50/60 H [Ic]
40 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]240 V, 50/60 Hz [Eucu]
150 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]400/415 V 50/60 Hz [Eucu]
150 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]440 V, 50/60 Hz [Eucu]
130 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]525 V, 50/60 Hz [Eucu]
50 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]690 V 50/60 Hz [Eucu]
20 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]240 V, 50/60 Hz [Eucs]
150 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Eucs]
150 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]440 V, 50/60 Hz [Eucs]
130 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Eucs]
37.5 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]690 V 50/60 Hz [Eucs]
5 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]
Máxima do fusível, se a espera correntes de curto-circuito no local de instalação exceder a capacidade de comutação do disjuntor.
Nominal de curta duração admissível correntet = 0.3 s [Icw]
1.9 kA
Nominal de curta duração admissível correntet = 1 s [Icw]
1.9 kA
Categoria de utilização da norma IEC/EN 60947-2
Um
Vida útil, mecânico(de que o max. 50 % viagem pelo shunt/subtensão) [Operações]
Vinte mil
Vida útil elétricaAC-1400 V 50/60 Hz [Operações]
Dez mil
Vida útil elétricaAC-1415 V, 50/60 Hz [Operações]
Dez mil
Vida útil elétricaAC-1690 V 50/60 Hz [Operações]
Sete mil e quinhentos
Vida útil elétricaCA--3400 V 50/60 Hz [Operações]
Seis mil e quinhentos
Vida útil elétricaCA--3415 V, 50/60 Hz [Operações]
Seis mil e quinhentos
Vida útil elétricaCA--3690 V 50/60 Hz [Operações]
Cinco mil
Vida útil elétricaMax. frequência de operação
120 Ops/h
Total de tempo de interrupção em curto-circuito
< 10 ms
Equipamento padrão
Conexão a parafuso
Acessórios opcionais
Caixa de terminais
Túnel de terminal
ligação traseira
Rodada condutor de cobreCaixa de terminaisSólidos
1 x (10 - 16)
2 x (6 - 16) mmDois
Rodada condutor de cobreCaixa de terminaisEncalhado
1 x (25 - 185)
2 x (25 - 70) mmDois
Rodada condutor de cobreTúnel de terminalSólidos
1 x 16 mmDois
Rodada condutor de cobreTúnel de terminalEncalhado1-buraco
1 x (25 - 185) mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoDireto no switchSólidos
1 x (10 - 16)
2 x (6 - 16) mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (25 - 185)
2 x (25 - 70) mmDois
Al circular condutorTúnel de terminalSólidos
1 x 16 mmDois
Al circular condutorTúnel de terminalEncalhadoEncalhado
1 x (25 - 185) mmDois
Al circular condutorParafuso do terminal e traseira-conexão do ladoDireto no switchSólidos
1 x (10 - 16)
2 x (10 - 16) mmDois
Al circular condutorParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (25 - 50)
2 x (25 - 50) mmDois
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [min.]
2 x 9 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [max.]
10 x 16 x 0,8
(2x) 8 x 15,5 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
2 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
10 x 24 x 0,8 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M8
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
16 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
24 x 8 mm
Cabos de controle
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois
