> >>BK25/3-PKZ0-E 262518 XTPAXLSA ELECTRIC Borne XTPAXLSA PKZM0 (UL508 Especial)
Produto anterior Próximo produto

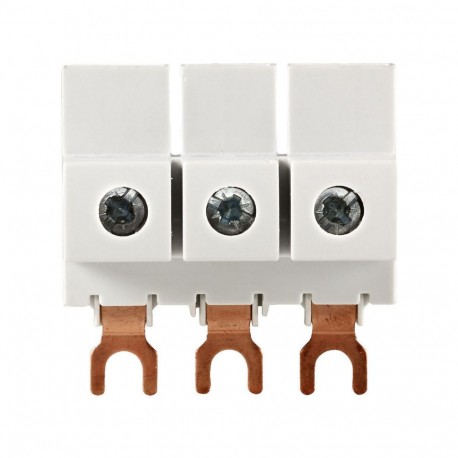

BK25/3-PKZ0-E 262518 XTPAXLSA EATON ELECTRIC Borne XTPAXLSA PKZM0 (UL508 Especial) Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

BK25/3-PKZ0-E 262518 XTPAXLSA EATON ELECTRIC Borne XTPAXLSA PKZM0 (UL508 Especial)

BK25/3-PKZ0-E

262518

XTPAXLSA

EATON-MOELLER

Borne XTPAXLSA PKZM0 (UL508 Especial)

Mais detalhes


Disjuntores de baixa tensão > Terminal de barra colectora

Acessórios PKZ

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $10.68
Preço unitário: $10.68

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Extensão de terminal, 3p, 25mm2
Conexão de grampo, escala de Produto: Acessórios, Para uso com: PKZM0, PKE12, PKE32

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Terminal de entrada
Para uso com
PKZM0
PKE12
PKE32
Notas

Escreva E começar não precisa de um dispositivo de proteção a montante.

Para o uso no Canadá, o PKZM0/PKZM4 deve ser equipada com uma AK-PKZ0.

Fator de serviço (SF)

Valor do conjunto de Ir na escala de corrente, dependendo do fator de carga

SF = 1.15 ￫ EUr= 1 x In mot

SF = 1 ￫ EUr= 0,9 x In mot

Notas

Para três fases de interligação de link protegido contra contacto acidental, Ue= 690 V, Iu= 60 A

Para condutores de secções:

2.5 - 25 mmDoisencalhado

2.5 - 16 mmDoisFlexível com virola

AWG 14 - 6

Para a superfície de montagem tipo E partidas.

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
63 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
1.8 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
5.4 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Barramento de terminal (EC000001)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / Terminais (não overhead de linha) / placa do Interruptor ([email protected] [BAA025013])
Barramento de espessura
0 - 0 mm
Barramento largura
0 - 0 mm
Adequado para
Outros
Largura da braçadeira
45 mm
Max. condutor de seção transversal
25 mm2
Max. operação de corrente nominal Ie
63 A
Adequado para condutor redondo de conexão
Sim
Adequado para o sector da conexão do condutor
Nenhum
Adequado para a faixa de conexão do condutor
Nenhum

Aprovações

Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC60947-4-1; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Noventa e oito mil quatrocentos e noventa e quatro
CSA Classe Nenhuma.
3211-06
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Sim
Adequado para
PKZM0/PKE terminal de linha necessária para o Tipo E/F aplicativos

Dimensões

1210DIM-99
A sobreposição de montagem para estender as três fases de interligação de link
121X016

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
