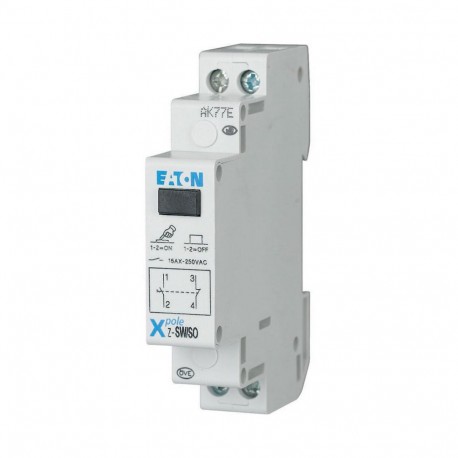

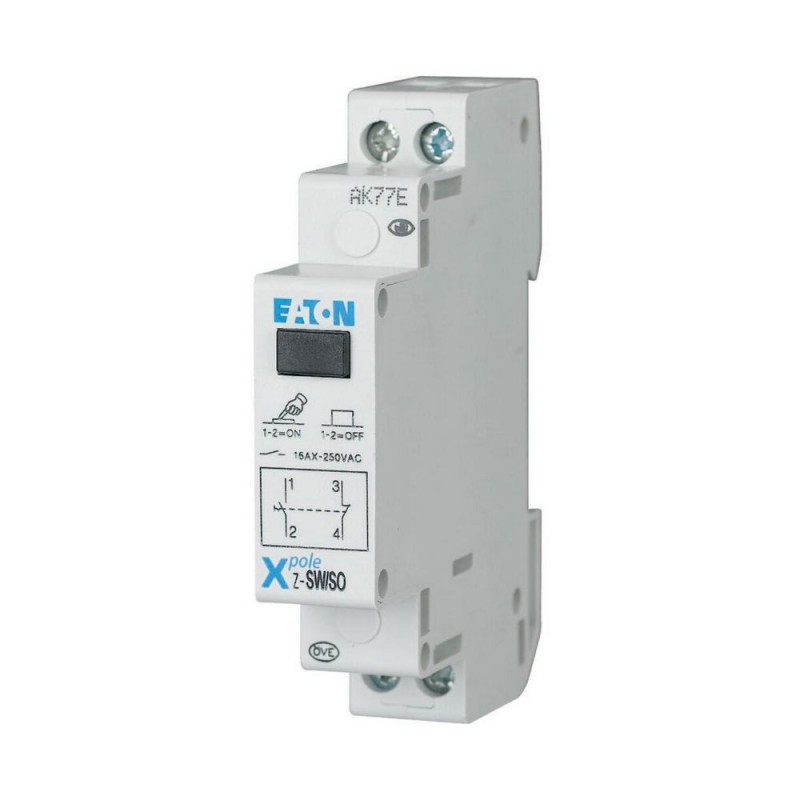

EATON - MOELLER Z-SW/SO 276302 Y7-276302 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

Z-SW/SO 276302 Y7-276302 EATON ELECTRIC IEC Miniature circuit breaker

Referência: Z-SW/SO

Código: 276302

Número de catálogo: Y7-276302

Fabricante: EATON - MOELLER

Descrição:

IEC Miniature circuit breaker
interruptor 11 S, 1 N/C, 16A, 250 V
Eaton Distribution parts. Control switchp11 S, 1 N/C, 16A, 250 V
Interruptor, função: 1 N/O e 1 N/C, corrente nominal de operação 16A, tensão nominal de operação 250V AC, cor preta do botão de pressão, dimensão frontal padrão 45 mm, largura de montagem 1 SU (17,5 mm), montagem em trilho de cartola, seção transversal do terminal 1-10 mm², tipo de acordo com IEC/EN 60669, VDE 0632

Categorias:

  • Aparamenta para montagem em trilho DIN / armário > Interruptor para instalação em série
  • EATON - MOELLER > Aparelhagem modular - Diversos e acessórios

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 21,65 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Distribution parts
Catalog Number
276302
EAN
4015082763022
Product Length/Depth
80 mm
Product Height
70 mm
Product Width
17.5 mm
Product Weight
0.06 kg
Compliances
RoHS conform
Model Code
Z-SW/SO

Especificações do produto

Equipment heat dissipation, current-dependent
4 W
Rated operational voltage (Ue) - max
250 V
Voltage rating - min
230 V
Width in number of modular spacings
1
Number of poles
Two-pole
Color calotte
Other
Switch type
Control switch
Rated short-time withstand current (Icw)
0.02 kA
Lamp socket
Other
Built-in depth
60 mm
Amperage rating
16 A
Voltage type
AC
Lamp type
Other
Degree of protection
IP40
Heat dissipation per pole, current-dependent
2 W
Lamp power
0 W
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Inscription
Other
Rated operational current for specified heat dissipation (In)
16 A
Rated Switching Capacity
0.016 kA

ETIM for 276302 Dispositivos para quadros de distribuição (EC001545)

Nome da característicaFunção de comutação (EF000189)
Valor da característicaInterruptor de controlo
Nome da característicaNúmero de contatos como contato normalmente aberto (EF008256)
Valor da característica1
Nome da característicaNúmero de contatos como contato normalmente fechado (EF008255)
Valor da característica1
Nome da característicaNúmero de contatos como inversores (EF008257)
Valor da característica0
Nome da característicaNúmero de polos (EF001391)
Valor da característica2
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica16 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica250 V
Nome da característicaTensão mínima estipulada (EF005025)
Valor da característica230 V
Nome da característicaPoder de corte Icc (EF002563)
Valor da característica0.016 kA
Nome da característicaResistência a curto-circuito (Icw) (EF002562)
Valor da característica0.02 kA
Nome da característicaTipo de tensão (EF000187)
Valor da característicaAC
Nome da característicaCom lâmpada de sinalização (EF000198)
Valor da característicaNão
Nome da característicaCor da calota (EF004668)
Valor da característicaOutro
Nome da característicaTipo de lâmpada (EF002423)
Valor da característicaOutro
Nome da característicaBase da lâmpada (EF004870)
Valor da característicaOutro
Nome da característicaPotência máxima da lâmpada (EF000260)
Valor da característica0 W
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica1
Nome da característicaProfundidade incorporada (EF000218)
Valor da característica60 mm
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP40
Nome da característicaImpressão/marcação (EF003823)
Valor da característicaOutro
Nome da característicaForced segregation according to DIN VDE 0113 (EFDE0032)
Valor da característicaNão

DATASHEET - PDF
