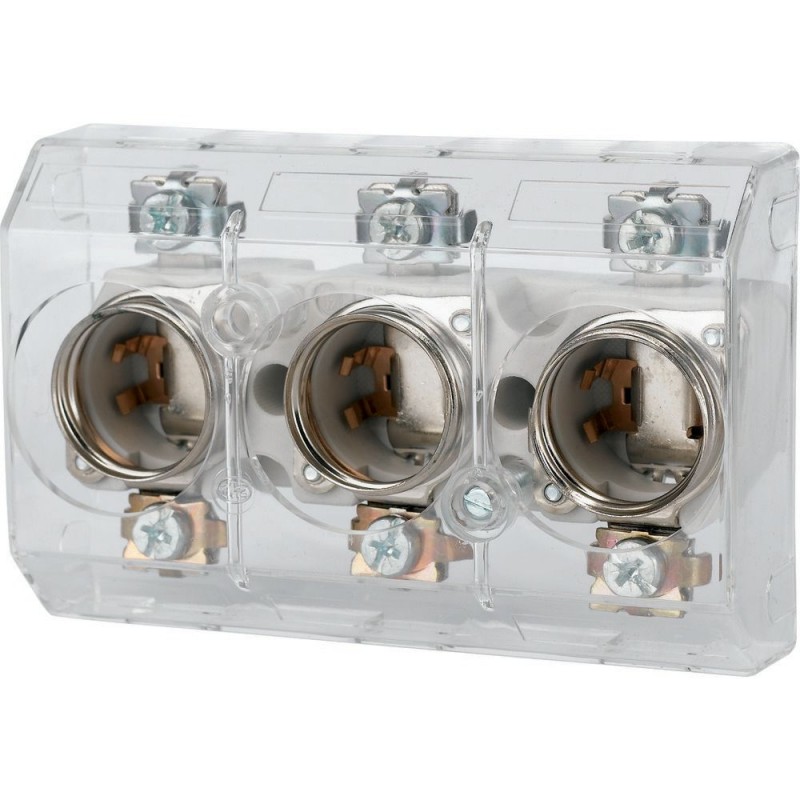

EATON - MOELLER S33 067222 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

S33 067222 EATON ELECTRIC Fuse Base, 3P, 63A

Referência: S33

Código: 067222

Fabricante: EATON - MOELLER

Descrição:

Fuse Base, 3P, 63A
Base do fusível, 3P, 63A, anel de medição
Base do fusível, 63 A, 690 V, DIII/E33, anel de calibre
Base do fusível, corrente de operação 63 A, tensão operacional 690 V, tamanho da carcaça DIII E33, anel de medição

Categorias:

  • Disjuntores, fusíveis > Base de fusíveis D
  • EATON - MOELLER > Bases de fusíveis industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Fusível da base de dados, 63 A, 690 V, DIII/E33, medidor do anel
Fusível base, corrente operacional nominal 63A, tensão de 690 v, o tamanho do quadro DIII E33, medidor do anel

Programa de entrega

A gama de produtos
Fusível De Bases
Função básica
Fusível de bases 3 pólo
Para o medidor de anel (bitola de parafuso:/FORMP)
Parafuso de fixação (furos para os parafusos M4)
Número de pólos
3 pólo
Corrente operacional nominal [eue]
63 A
Tensão operacional nominal [Ue]
Seiscentos e sessenta
690 V AC
Fusível cartucho
E33, DIII Tamanho
Informações sobre o equipamento fornecido
Medidor de anéis/parafusos, fusíveis e fusíveis caps não é incluído como padrãonãoincluído

Dados técnicos

Geral
Normas
Capacidade de carga do fusível gabinetes, tendo em conta a redução dos fatores de acordo com a IEC/EN 60439 e VDE 0660 Parte 500 e Parte 504, e as seções transversais do cabo de entrada.
NormasFusível bases: S27(-1), S33(-1)
VDE 0636
CEE 16
NormasCapas protetoras
VDE 0636
NormasMedidor de sistema de anel
DIN 49326
DIN 49327
DIN 49524
NormasRS27 (33)-3/FORMP medidor de sistema de rosca
DIN 49510
Temperatura ambiente
-5 - +25 (+40, onde anual aberta 24 horas e de valor médio superior a 35) °C
Posição de montagem
Conforme necessário
Nominal ininterrupta de corrente [Iu]
63 A
Contactos
Tensão operacional nominal [Ue]
690 V AC
De fuga e as distâncias
VDE 0636 Parte 31
Atual de perda de calor por contato nominal ininterrupta corrente Iu
7.5 W
Terminal de capacidadesSólidos
2.5 - 16 mmDois
Terminal de capacidadesFlexível com virola
1.5 - 25 mmDois

Verificação de projeto como de acordo com a IEC/EN 61439

Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C

Dados técnicos ETIM 7.0

Disjuntores e fusíveis (EG000020) / D-sistema de fusível base (EC000094)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo de Segurança / fusível de sistemas / fusível Diazed (base de dados de ecl@ss10.0.1-27-14-21-03 [AFZ802014])
Número de pólos
Três
Construção de tamanho
DIII
Material
Plástico
Modelo
Equipado anel
Versão com tampa
Nenhum
Método de montagem
Parafuso de montagem
Tensão nominal
690 V
Corrente nominal
63 A

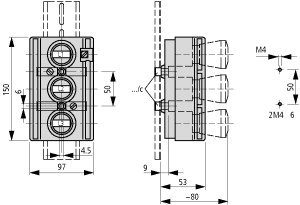

Dimensões

140X026
(...) = S33

ETIM for 067222 Disjuntores e fusíveis (EC000094)

Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaTamanho do fusível (EF002566)
Valor da característicaDIII
Nome da característicaMaterial (EF002169)
Valor da característicaPlástico
Nome da característicaModelo (EF000010)
Valor da característicaAnel de calibração
Nome da característicaVersão com tampa (EF004475)
Valor da característicaNão
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaMontagem por parafuso
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica63 A
