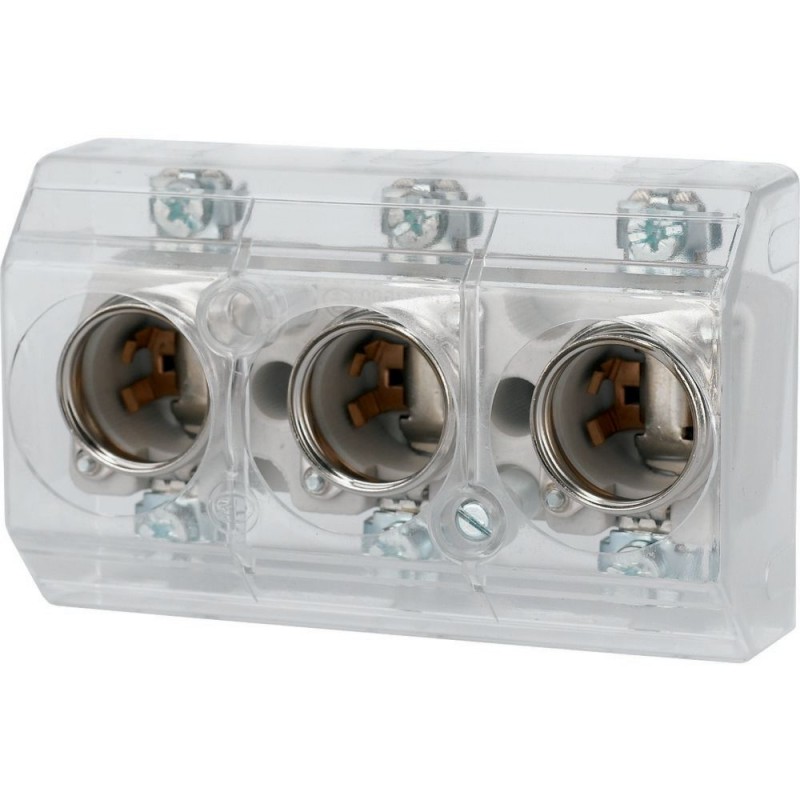

EATON - MOELLER S27 043492 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

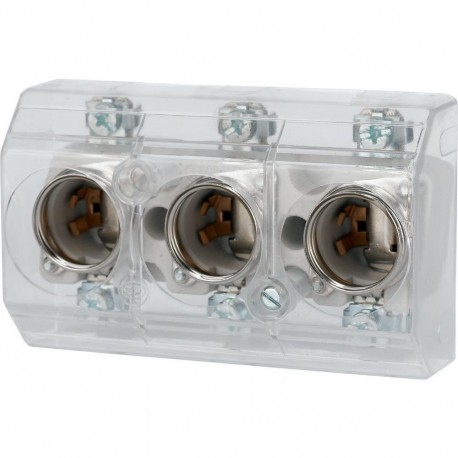

S27 043492 EATON ELECTRIC Fuse Base, 3P, 25A

Referência: S27

Código: 043492

Fabricante: EATON - MOELLER

Descrição:

Fuse Base, 3P, 25A
Base do fusível, 3P, 25A, anel de medição
Base do fusível, 25 A, 500 V, DII/E27, anel de medição
Base do fusível, corrente nominal de operação 25 A, tensão nominal de operação 500 V, tamanho da carcaça DII E27, anel de medição

Categorias:

  • Disjuntores, fusíveis > Base de fusíveis D
  • EATON - MOELLER > Bases de fusíveis industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Fusível base, 25A, 500 V, DII/E27, medidor do anel
Fusível base, corrente operacional nominal 25A, de operação nominal tensão de 500V, o tamanho do quadro DII E27, medidor do anel

Programa de entrega

A gama de produtos
Fusível De Bases
Função básica
Fusível de bases 3 pólo
Para o medidor de anel (bitola de parafuso:/FORMP)
Parafuso de fixação (furos para os parafusos M4)
Número de pólos
3 pólo
Corrente operacional nominal [eue]
25 A
Tensão operacional nominal [Ue]
500 V CA
Fusível cartucho
E27, Tamanho DII
Informações sobre o equipamento fornecido
Medidor de anéis/parafusos, fusíveis e fusíveis caps não é incluído como padrãonãoincluído

Dados técnicos

Geral
Normas
Capacidade de carga do fusível gabinetes, tendo em conta a redução dos fatores de acordo com a IEC/EN 60439 e VDE 0660 Parte 500 e Parte 504, e as seções transversais do cabo de entrada.
NormasFusível bases: S27(-1), S33(-1)
VDE 0636
CEE 16
NormasCapas protetoras
VDE 0636
NormasMedidor de sistema de anel
DIN 49326
DIN 49327
DIN 49524
NormasRS27 (33)-3/FORMP medidor de sistema de rosca
DIN 49510
Temperatura ambiente
-5 - +25 (+40, onde anual aberta 24 horas e de valor médio superior a 35) °C
Posição de montagem
Conforme necessário
Nominal ininterrupta de corrente [Iu]
25 A
Contactos
Tensão operacional nominal [Ue]
500 V CA
De fuga e as distâncias
VDE 0636 Parte 31
Atual de perda de calor por contato nominal ininterrupta corrente Iu
3.9 W
Terminal de capacidadesSólidos
1 - 10 mmDois
Terminal de capacidadesFlexível com virola
0.75 - 10 mmDois

Verificação de projeto como de acordo com a IEC/EN 61439

Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C

Dados técnicos ETIM 7.0

Disjuntores e fusíveis (EG000020) / D-sistema de fusível base (EC000094)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo de Segurança / fusível de sistemas / fusível Diazed (base de dados de ecl@ss10.0.1-27-14-21-03 [AFZ802014])
Número de pólos
Três
Construção de tamanho
DII
Material
Plástico
Modelo
Equipado anel
Versão com tampa
Nenhum
Método de montagem
Parafuso de montagem
Tensão nominal
500 V
Corrente nominal
25 A

Dimensões

140X025
(...) = S33

ETIM for 043492 Disjuntores e fusíveis (EC000094)

Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaTamanho do fusível (EF002566)
Valor da característicaDII
Nome da característicaMaterial (EF002169)
Valor da característicaPlástico
Nome da característicaModelo (EF000010)
Valor da característicaAnel de calibração
Nome da característicaVersão com tampa (EF004475)
Valor da característicaNão
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaMontagem por parafuso
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica25 A

DATASHEET - PDF
