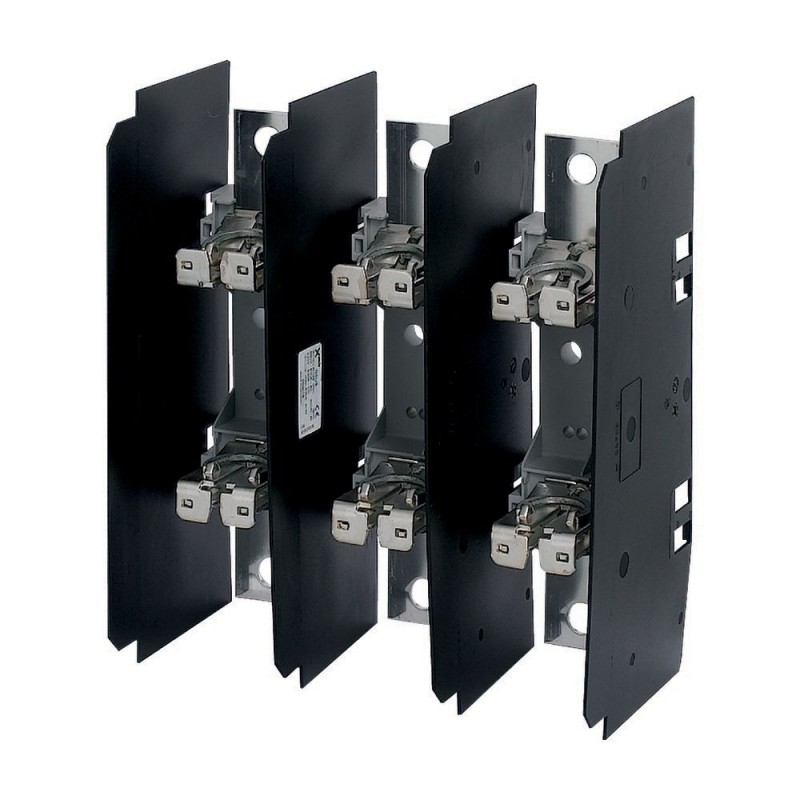

EATON - MOELLER GSU3 289018 Y7-289018 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GSU3 289018 Y7-289018 EATON ELECTRIC Base para fusíveis NH3

Referência: GSU3

Código: 289018

Número de catálogo: Y7-289018

Fabricante: EATON - MOELLER

Descrição:

Base para fusíveis NH3
Base do fusível NH3
Eaton xEffect Accessories LV systems Accessories and replacement parts for LV switchgear. NH fuse base, 630A, 630A/500V, 500A/690V, NH3
Base de fusível HBC de baixa tensão, corrente de operação nominal 630 A, fusível máximo 630 A/500 V - 500 A/690 V, tamanho do rack NH3

Categorias:

  • Disjuntores, fusíveis > Base de fusível NH
  • EATON - MOELLER > Bases de fusíveis industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 153,75 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton xEffect Accessories fuse device NH fuse base
Catalog Number
289018
EAN
4015082890186
Product Length/Depth
133 mm
Product Height
272 mm
Product Width
254 mm
Product Weight
3.035 kg
Compliances
RoHS conform
Certifications
IEC/EN 60 269-2-1
VDE 0636-201
Model Code
GSU3

Especificações do produto

Used with
Fuse bases
NH fuse base
Type
Amperage Rating
630 A
Connection type
Connector M10
Number of Poles
Three-pole
Voltage rating at AC
Contacts: 690 V AC
Voltage rating at DC
440 V DC
Rated current (gl/gG) - max
630 A
Pollution degree
3
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Screw diameter for flange connection
M10
Admissible heat dissipation (NH-SE) - max
48 W
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Heat dissipation at ith AC without NH-SE
52 W
Operating altitude without derating - max
2000 mm
Rated insulation voltage (Ui)
750 VAC
Bus-mounting type
No
Direction of incoming supply
As required
Construction size
NH3
Mounting position
Vertical or horizontal
Overvoltage category
III
Frequency rating of contacts
40 Hz - 60 Hz
Mounting method
Screw
Degree of protection
IP00
Rated operation current (Ie)
630 A
Fuse current rating at 690 V - max
500 A
Heat dissipation at Ith DC without NH-SE
34.7 W
Terminal capacity (cable)
21 mm x 1 mm (11x) at box terminal
Terminal capacity (copper busbar)
Max. 40 mm x 10 mm for flat busbar at flange connection
Terminal capacity (flange connection) - max
25 mm² - 300 mm² (1x) for cable lugs
Terminal capacity (stranded cable)
120 mm² - 300 mm² at clamp-type terminal
120 mm² - 240 mm² (2x) at double clamp-type terminal
25 mm² - 300 mm² at box terminal
Tightening torque
30 Nm - 35 Nm
11 Nm

ETIM for 289018 Disjuntores e fusíveis (EC000067)

Nome da característicaTamanho do fusível (EF002566)
Valor da característicaNH3
Nome da característicaMétodo de montagem (EF000003)
Valor da característicaAtarraxar
Nome da característicaTipo de conexão (EF000124)
Valor da característicaLigador M10
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica630 A
Nome da característicaTipo de montagem em barramento (EF002573)
Valor da característicaNão
Nome da característicaMecanismo giratório (EF002574)
Valor da característicaNão
Nome da característicaCom contato extra (EF020645)
Valor da característicaNão
Nome da característicaLivre de halogéneo (EF000025)
Valor da característicaNão

DATASHEET - PDF
