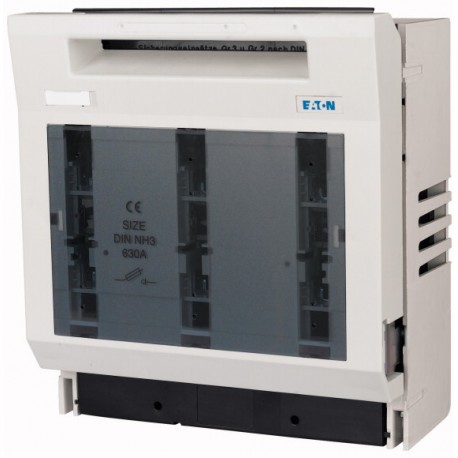

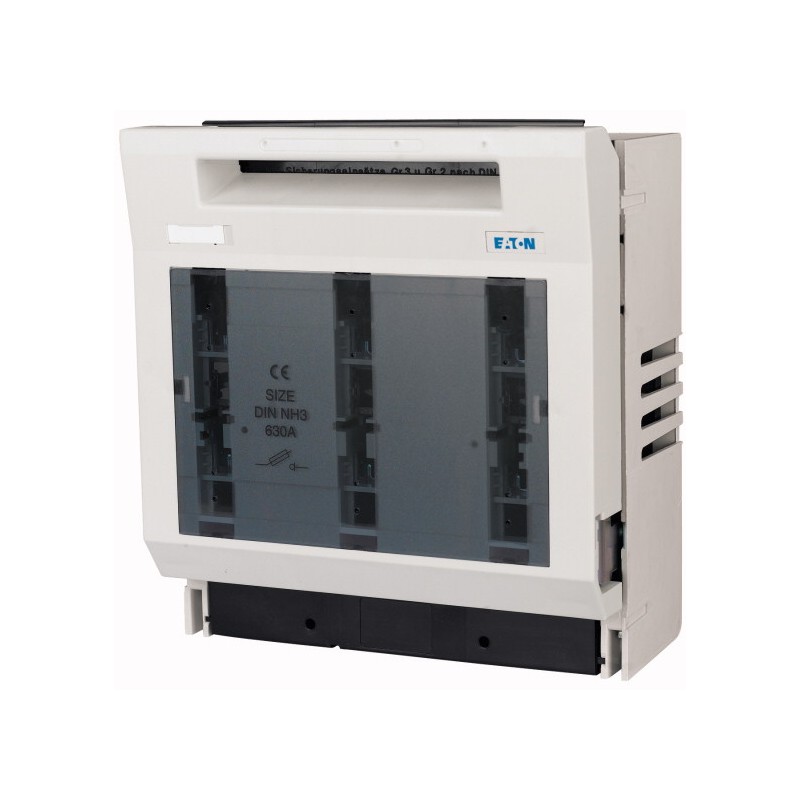

EATON - MOELLER GSTA3 026742 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GSTA3 026742 EATON ELECTRIC NH chave fusível fusível, 3P, 630A

Referência: GSTA3

Código: 026742

Fabricante: EATON - MOELLER

Descrição:

NH chave fusível fusível, 3P, 630A
Interruptor-seccionador de segurança, corrente nominal de operação 630 A, fusível máx. 500 V/630 A, fusível máx. 690 V/500 A, tamanho 3, conexão superior ou inferior

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
  • EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Entrega do programa
Para montagem em placa de montagem
Pólo
3 pólo
Corrente operacional nominal
Eue Um 630
Max. fusível
500 V
Um 630
690 V
Um 500
Tamanho de quadro
NH3
Dados técnicos
Geral
Normas
IEC/EN 60947-3
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Altitude
m Max. 2000
Posição de montagem
Vertical ou horizontal
Categoria de sobretensão/grau de poluição
III/3
Grau de proteção do frontal
Estado operacional
IP20
Tampa frontal aberta
IP10
Direção de alimentação de entrada
conforme necessário
Vida útil mecânica
Operações 800
Peso
kg 4.6
Contactos
Tensão nominal de operação
Ue V AC 500
Tensão nominal de operação
Ue V DC 220
Corrente operacional nominal
Eue Um 630
Frequência nominal
f Hz 40 - 60
Nominal condicional de curto-circuito de corrente CA
Euq kAfep 50
Nominal condicional de curto-circuito a corrente, DC
Euq kArms 25
Categoria de utilização AC22B
Avaliado capacidade de tomada de
Um 1890
Capacidade nominal de desligamento
Um 1890
Categoria de utilização DC21B
Avaliado capacidade de tomada de
Um 750
Capacidade nominal de desligamento
Um 750
Vida útil elétrica
Operações 200
Vida útil mecânica
Operações 800
Dissipação de calor IthCA, sem NH-SE
W 52
Dissipação de calor IthDC, sem NH-SE
W 34.7
Tensão de isolamento nominal
Ueu V AC 750
Tensão de resistência a impuso nominal
Uimp kV 8
Tensão de isolamento nominal
Ueu V 750
Max. fusível
Tamanho de quadro
NH3
Max. corrente nominal, a gL/gG
Um 630
Max. admissível a dissipação de calor NH-SE
Pv W 48
A capacidade do Terminal
Flange de conexão
O cabo principal
d mm M10
Terminal do cabo
mm2 1 x 25 - 300
Plano de barramento
max. mm 40 x 10
Torque de aperto
Nm 30 - 35
Caixa de terminais
Trançado de cobre
mm2 na de na
Trança de cobre
Lamellenzahl x Breite x Dicke mm 11 x 21 x 1
Torque de aperto
Nm 23
Braçadeira tipo de terminal
Encalhado em alumínio/cobre
mm2 na de na
Torque de aperto
Nm 11
Pinça dupla-tipo de terminal
Encalhado em alumínio/cobre
mm2 2 x (120 - 240)
Torque de aperto
Nm 11
Notas
na de na

Fusível-link

Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Fusível interruptor seccionador (EC001040)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Fusível interruptor seccionador (ecl@ss8.1-27-37-14-01 [AKF058010])
Versão do interruptor principal
Nenhum
Versão do interruptor de segurança
Nenhum
Max. nominal tensão de operação Ue CA
V 690
Avaliado permanente de corrente Ui
Um 630
Nominal de operação de alimentação em AC-23, 400 V
kW 252
Condicionado nominal corrente de curto-circuito Iq
kA 50
Nominal de curta duração admissível corrente lcw
kA 50
Adequado para fusíveis
NH3
Número de pólos
3
Com proteção de erro
Nenhum
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Apropriado para a terra de montagem
Nenhum
Adequado para montagem frontal de 4 furos
Nenhum
Adequado para montagem de barramento
Sim
Tipo de elemento de controle
Rocker alavanca
Posição do elemento de controle
Lado frontal
O Motor de acionamento opcional
Nenhum
Motor da unidade integrada
Nenhum
Versão de parada de emergência de instalação
Nenhum
Grau de proteção (IP), airbag lateral
IP20
Dimensões
AWA4640-0589 Fusível interruptor-seccionador
>>

ETIM for 026742 Componentes industriais para Baixa Tensão (EC001040)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaNão
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaNão
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica690 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica630 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica0 kA
Nome da característicaAdequado para fusíveis (EF006692)
Valor da característicaNH2, NH3
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaCom proteção contra erros (EF007384)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaBraçadeira de cabo
Nome da característicaEquipado com conectores (EF011696)
Valor da característicaNão
Nome da característicaAdequado para montagem no solo (EF007243)
Valor da característicaSim
Nome da característicaAdequado para montagem frontal (EF007246)
Valor da característicaNão
Nome da característicaAdequado para montagem em barramento (EF007259)
Valor da característicaNão
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAperto da tampa
Nome da característicaPosição do elemento de atuação (EF009410)
Valor da característicaLado frontal
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP20
