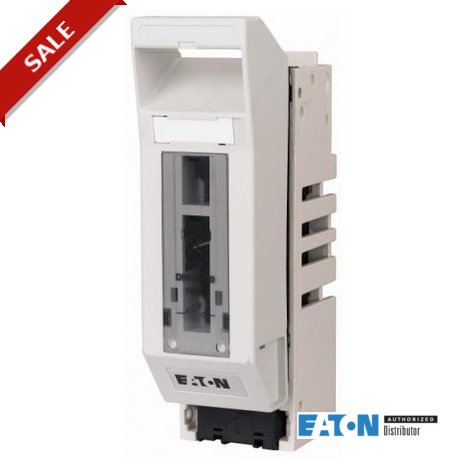

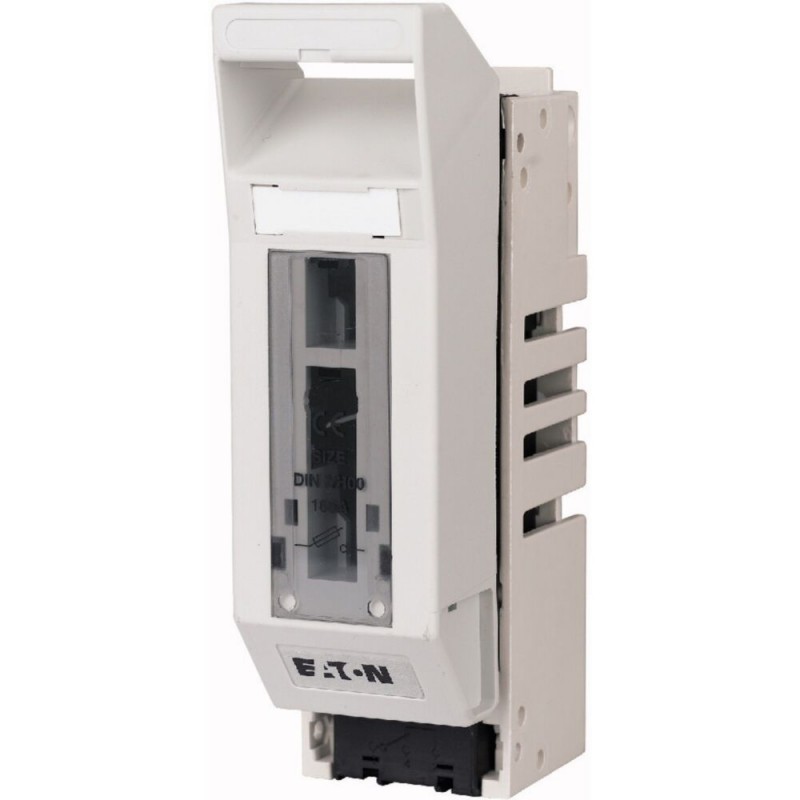

GSTA00-160-1P 225000 EATON ELECTRIC NH chave fusível fusível, 1P, 160A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GSTA00-160-1P 225000 EATON ELECTRIC NH chave fusível fusível, 1P, 160A

GSTA00-160-1P

225000

EATON-MOELLER

NH chave fusível fusível, 1P, 160A

Mais detalhes


Home > EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Entrega do programa
 Para montagem em placa de montagem
Pólo
 1 pólo
Corrente operacional nominal
 Eue Um 160
Max. fusível
500 V
 Um 160
690 V
 Um 100
Tamanho de quadro
 NH00
Notaspode ser equipado para GSTA00-160 para 4 poste de baixa tensão h.b.c. fusível de interruptores-seccionadores
dois dispositivos podem ser combinados para fazer um 2 pólo de baixa tensão h.b.c. fusível interruptor-seccionador
Dados técnicos
Geral
Normas
 IEC/EN 61131-3
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
 °C -20 - +55
Altitude
 m Max. 2000
Posição de montagem
 Vertical ou horizontal
Categoria de sobretensão/grau de poluição
 III/3
Grau de proteção do frontal
Estado operacional
 IP20
Tampa frontal aberta
 IP10
Direção de alimentação de entrada
 conforme necessário
Vida útil mecânica
 Operações 1700
Peso
 kg 0.72
Contactos
Tensão nominal de operação
 Ue V AC 500
Tensão nominal de operação
 Ue V DC 220
Corrente operacional nominal
 Eue Um 160
Frequência nominal
 f Hz 40 - 60
Nominal condicional de curto-circuito de corrente CA
 Euq kAfep 50
Nominal condicional de curto-circuito a corrente, DC
 Euq kArms 25
Categoria de utilização AC22B
Avaliado capacidade de tomada de
 Um 480
Capacidade nominal de desligamento
 Um 480
Categoria de utilização DC21B
Avaliado capacidade de tomada de
 Um 150
Capacidade nominal de desligamento
 Um 150
Vida útil elétrica
 Operações 300
Vida útil mecânica
 Operações 1700
Dissipação de calor IthCA, sem NH-SE
 W 6.9
Dissipação de calor IthDC, sem NH-SE
 W 4.6
Tensão de isolamento nominal
 Ueu V AC 750
Tensão de resistência a impuso nominal
 Uimp kV 8
Tensão de isolamento nominal
 Ueu V 750
Max. fusível
Tamanho de quadro
 NH00
Max. corrente nominal, a gL/gG
 Um 160
Max. admissível a dissipação de calor NH-SE
 Pv W 12
A capacidade do Terminal
Caixa de terminais
Encalhado
 mm2 1.5 - 70
Tira de cobre
 O número de segmentos x largura x espessura mm 6 x 9 x 0,8
Torque de aperto
 Nm 2.6
Caixa de terminais
Trançado de cobre
 mm2 na de na
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Fusível interruptor seccionador (EC001040)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Fusível interruptor seccionador ([email protected] [AKF058010])
Versão do interruptor principal
 Nenhum
Versão do interruptor de segurança
 Nenhum
Max. nominal tensão de operação Ue CA
 V 690
Avaliado permanente de corrente Ui
 Um 160
Nominal de operação de alimentação em AC-23, 400 V
 kW 64
Condicionado nominal corrente de curto-circuito Iq
 kA 50
Nominal de curta duração admissível corrente lcw
 kA 50
Adequado para fusíveis
 NH00
Número de pólos
 1
Com proteção de erro
 Nenhum
Tipo de conexão elétrica do circuito principal
 Conexão a parafuso
Apropriado para a terra de montagem
 Nenhum
Adequado para montagem frontal de 4 furos
 Nenhum
Adequado para montagem de barramento
 Sim
Tipo de elemento de controle
 Rocker alavanca
Posição do elemento de controle
 Lado frontal
O Motor de acionamento opcional
 Nenhum
Motor da unidade integrada
 Nenhum
Versão de parada de emergência de instalação
 Nenhum
Grau de proteção (IP), airbag lateral
 IP20
Dimensões
AWA4640-0589 Fusível interruptor-seccionador
>
>
>>

Datasheet - PDF

▲
