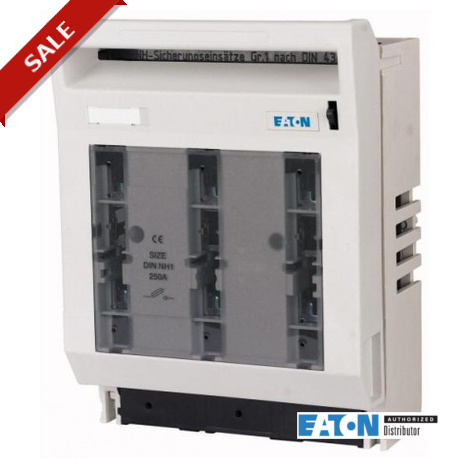

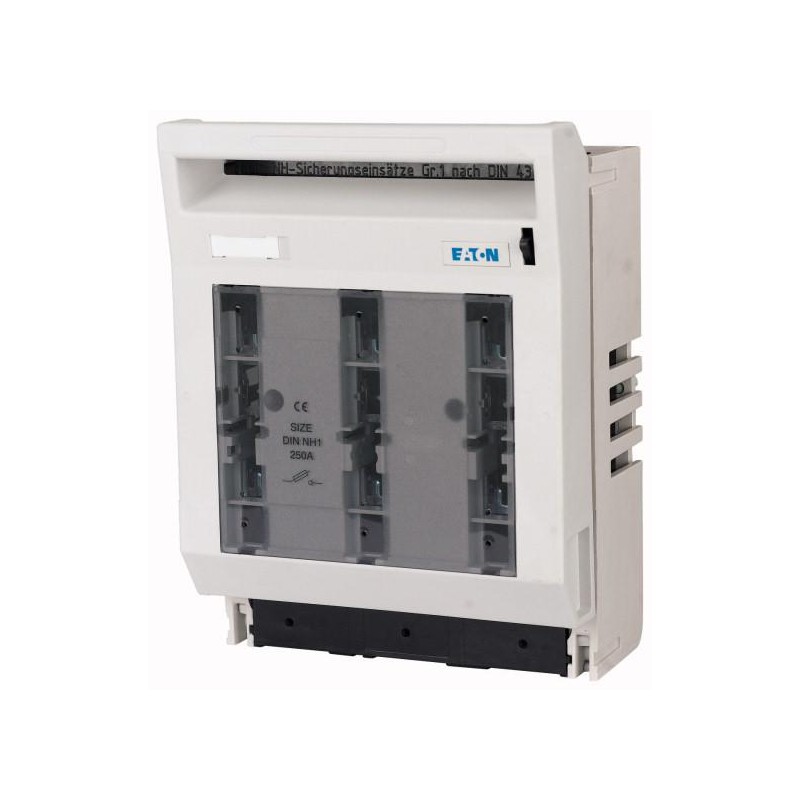

GST1-AU 107251 EATON ELECTRIC Seccionador NH, 3P, 250A barramentos 60 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GST1-AU 107251 EATON ELECTRIC Seccionador NH, 3P, 250A barramentos 60

GST1-AU

107251

EATON-MOELLER

Seccionador NH, 3P, 250A barramentos 60

Interruptor-seccionador de segurança, corrente nominal de operação 250 A, fusível máximo 500 V/250 A, fusível máximo 690 V/200 A, tamanho 1, conexão inferior

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor com fusíveis

Home > EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 60 mm sistema de
Subintervalo
 Fusível NH interruptores-seccionadores
Descrição
 Incluindo desperdício na parte superior e inferior
Montagem sem furos
Função
 Para montagem em superfície em barramentos
Para montagem em placa de montagem
Pólo
 3 pólo
Conexão
 Parafuso M10.
Inferior
Intervalo entre o barramento centros de
 mm 60
Corrente operacional nominal
 Eue Um 250
Max. fusível
500 V
 Um 250
690 V
 Um 200
Tamanho de quadro
 NH1
Para uso com
 20 x 5/10
25 x 5/10
30 x 5/10
Para uso com
 T duplo perfil
Dados técnicos
Geral
Normas
 IEC/EN 61131-3
Normas
 IEC/EN 60947-3
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
 -25 - +55
Altitude
 m Max. 2000
Intervalo entre o barramento centros de
 mm 60
Posição de montagem
 Vertical ou horizontal
Categoria de sobretensão/grau de poluição
 III/3
Tipo de protecção
 IP20 (estado de Funcionamento)
IP10 (tampa Frontal aberta)
Direção de alimentação de entrada
 conforme necessário
Vida útil mecânica
 Operações 1700
Peso
 kg 4.4
Contactos
Tensão nominal de operação
 Ue V AC 690
Tensão nominal de operação
 Ue V DC 440
Corrente operacional nominal
 Eue Um 250
Frequência nominal
 f Hz 40 - 60
Nominal condicional de curto-circuito de corrente CA
 Euq kAfep 50
Nominal condicional de curto-circuito a corrente, DC
 Euq kArms 25
Categoria de utilização AC22B
Avaliado capacidade de tomada de
 Um 600
Capacidade nominal de desligamento
 Um 600
Categoria de utilização DC21B
Avaliado capacidade de tomada de
 Um 300
Capacidade nominal de desligamento
 Um 300
Vida útil elétrica
 Operações 200
Elétrica
 Operações
Dados técnicos para verificação de projeto
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 55
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Fusível interruptor seccionador (EC001040)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Fusível interruptor seccionador ([email protected] [AKF058010])
Versão do interruptor principal
 Nenhum
Versão do interruptor de segurança
 Nenhum
Max. nominal tensão de operação Ue CA
 V 690
Avaliado permanente de corrente Ui
 Um 250
Nominal de operação de alimentação em AC-23, 400 V
 kW 100
Condicionado nominal corrente de curto-circuito Iq
 kA 50
Nominal de curta duração admissível corrente lcw
 kA 50
Adequado para fusíveis
 NH1
Número de pólos
 3
Com proteção de erro
 Nenhum
Tipo de conexão elétrica do circuito principal
 Conexão a parafuso
Apropriado para a terra de montagem
 Nenhum
Adequado para montagem frontal de 4 furos
 Nenhum
Adequado para montagem de barramento
 Sim
Tipo de elemento de controle
 Rocker alavanca
Posição do elemento de controle
 Lado frontal
O Motor de acionamento opcional
 Nenhum
Motor da unidade integrada
 Nenhum
Versão de parada de emergência de instalação
 Nenhum
Grau de proteção (IP), airbag lateral
 IP20
Dimensões
AWA4300-1526 de Baixa tensão h.b.c. fusível interruptor cisconnector
>>

ETIM for 107251 Low-voltage industrial controls and switchgear (EC001040)
Característica Valor
Version as main switch (EF006981) false
Version as safety switch (EF006985) false
Max. rated operation voltage Ue AC (EF007355) 690 V
Rated permanent current Iu (EF001389) 250 A
Rated operation power at AC-23, 400 V (EF007027) None kW
Conditioned rated short-circuit current Iq (EF001444) None kA
Rated short-time withstand current lcw (EF007050) 50 kA
Suitable for fuses (EF006692) NH1
Number of poles (EF001391) 3
With error protection (EF007384) false
Type of electrical connection of main circuit (EF006819) Screw connection
Cable entry (EF000537)
Equipped with connectors (EF011696) false
Suitable for floor mounting (EF007243) false
Suitable for front mounting (EF007246) false
Suitable for busbar mounting (EF007259) true
Type of control element (EF006976) Rocker lever
Position control element (EF009410) Front side
Motor drive optional (EF007386) false
Motor drive integrated (EF006697) false
Version as emergency stop installation (EF006959) false
Degree of protection (IP), front side (EF003118) IP20

Datasheet - PDF

▲
