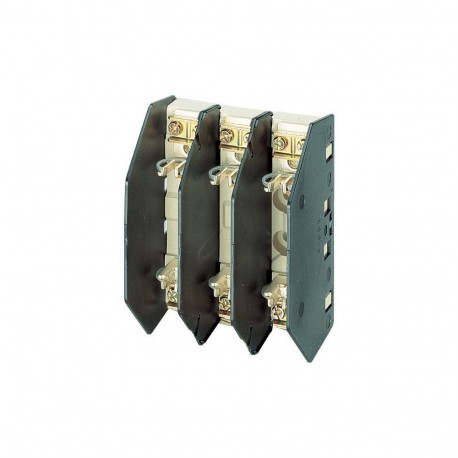

GS00-160 026741 Y7-26741 EATON ELECTRIC NH chave fusível fusível, 3P, 160A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

GS00-160 026741 Y7-26741 EATON ELECTRIC NH chave fusível fusível, 3P, 160A

GS00-160

026741

Y7-26741

EATON-MOELLER

NH chave fusível fusível, 3P, 160A

Secção. para Fus.NH,3P,160A

Eaton xEffect Accessories LV systems Accessories and replacement parts for LV switchgear. NH fuse base, 160A, 160A/500V, 100A/690V, NH00

Base do fusível HBC de baixa tensão, corrente de operação nominal 160 A, fusível máximo 160 A/500 V - 100 A/690 V, tamanho do rack NH00

Mais detalhes


Disjuntores, fusíveis > Base de fusível NH

Bases de fusíveis industriais

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $58.04
Preço unitário: $58.04
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEffect Accessories fuse device NH fuse base
Catalog Number
026741
EAN
4015080267416
Product Length/Depth
86 mm
Product Height
135 mm
Product Width
104 mm
Product Weight
0.53 kg
Compliances
RoHS conform
Certifications
VDE 0636-201
IEC/EN 60 269-2-1
Model Code
GS00-160

Especificações do produto

Type
Amperage Rating
160 A
Connection type
Screwed terminal
Number of Poles
Three-pole
Voltage rating at AC
Contacts: 690 V AC
Voltage rating at DC
440 V DC
Rated current (gl/gG) - max
160 A
Pollution degree
3
Used with
Fuse bases
NH fuse base
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Admissible heat dissipation (NH-SE) - max
12 W
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Fuse current rating at 500 V - max
160 A
Heat dissipation at ith AC without NH-SE
6.9 W
Operating altitude without derating - max
2000 mm
Rated insulation voltage (Ui)
750 VAC
Bus-mounting type
No
Direction of incoming supply
As required
Electrical connection type of main circuit
Screw connection
Construction size
NH00
Mounting position
Vertical or horizontal
Overvoltage category
III
Frequency rating of contacts
40 Hz - 60 Hz
Mounting method
Screw
Degree of protection
IP00
Rated operation current (Ie)
160 A
Fuse current rating at 690 V - max
100 A
Heat dissipation at Ith DC without NH-SE
4.6 W
Terminal capacity (cable)
9 mm x 0.8 mm (6x) at box terminal
Terminal capacity (stranded cable)
1.5 mm² - 70 mm² (1x) at box terminal

ETIM for 026741 Disjuntores e fusíveis (EC000067)
Característica Valor
Tamanho do fusível (EF002566) NH00
Método de montagem (EF000003) Atarraxar
Tipo de conexão (EF000124) Terminal parafusado
Número de polos (EF001391) 3
Corrente nominal especificada (EF000227) 160 A
Tipo de montagem em barramento (EF002573) Não
Mecanismo giratório (EF002574) Não
Com contato extra (EF020645) Não
Livre de halogéneo (EF000025) Não
