> >>M22-XL-*-* 216458 ELECTRIC lente enroladas gravação especial
Produto anterior Próximo produto

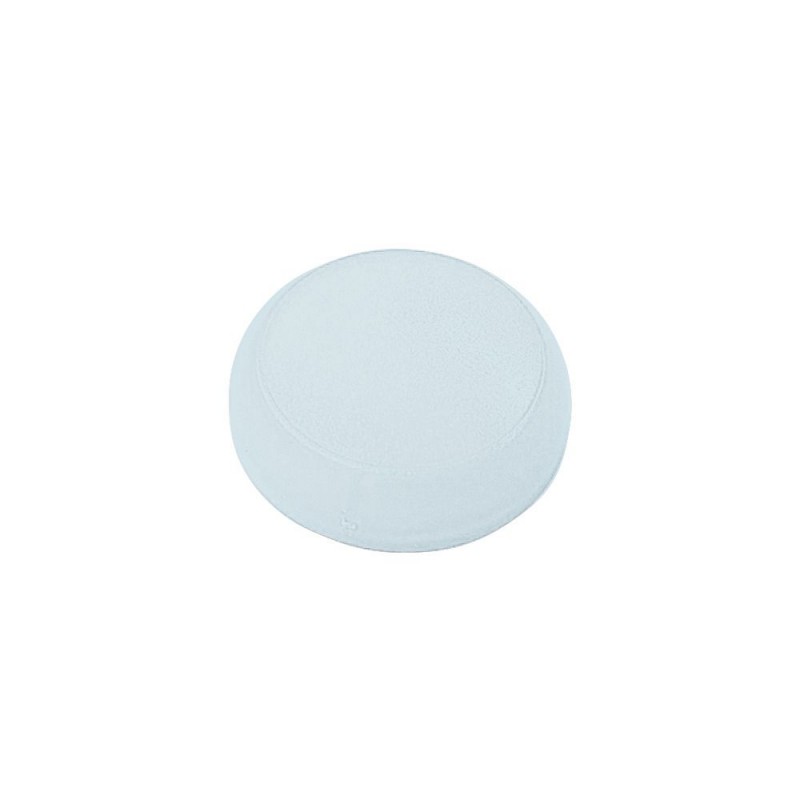

M22-XL-*-* 216458 EATON ELECTRIC lente enroladas gravação especial Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-XL-*-* 216458 EATON ELECTRIC lente enroladas gravação especial

M22-XL-*-*

216458

-

EATON-MOELLER

lente enroladas gravação especial

Lente indicadora; Flush; Personalizável; Sem registro

Lente, luz indicadora, inscrição plana e não padrão

Mais detalhes


Disjuntores de baixa tensão > Tampa / lente

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $3.15
Preço unitário: $3.15

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Lente, a luz de indicador, televisão, não-padrão de inscrição
Monochrom televisão RMQ-Titan luz indicadora cor de lente. Cabe a luz indicadora do elemento frontal. A cor e a inscrição são selecionados como o cliente desejar. Sugestão: os símbolos podem ser combinados com antecedência sobre a lente, apenas com editor de etiqueta de software da Eaton.

Programa de entrega

A gama de produtos
Acessórios
A função básica acessórios
Lentes para luzes indicadoras
Descrição
≦ 5 caracteres: carta de altura de 5 mm
> 5 caracteres: carta altura de 3 mm
Design
Flush
Nome
com personalização de inscrição utilizando o Editor de Etiqueta → folha de Dados, informações adicionais sobre o produto (links)
Seleção para
Em branco
Para uso com
M22-L-X
M22-LC-X
Conexão para SmartWire-DT
nenhum
Notas

Ao fazer o pedido, a parte não deve incluir os seguintes detalhes:

1º curinga ≙ cor: ‐R, ‐G, ‐B, ‐W, ‐Y, ‐S

2º curinga ≙ nome do arquivo especificado pelo Labeleditor

Tamanho do texto a 3 mm:Tamanho do texto a 5 mm:

max. 8 personagens em 1ª linha,

10 caracteres na linha 2,

8 personagens em terceira linha

Max. 5 caracteres por linha

Dados técnicos

Geral
Temperatura ambienteAberto
-25 - +70 °C

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Capa/lente para o circuito de controle de dispositivos (EC001072)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / Dome, refractor ([email protected] [AKF049014])
Cor da lente
Outros
Forma de lente
Rodada
Tipo de construção
Televisão
Rotulado
Sim
Built-in de diâmetro
22,5 mm
Diâmetro
De 29,6 mm
Largura
0 mm
Altura
8 mm

Aprovações

América Do Norte Certificação
UL/CSA não necessário

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
