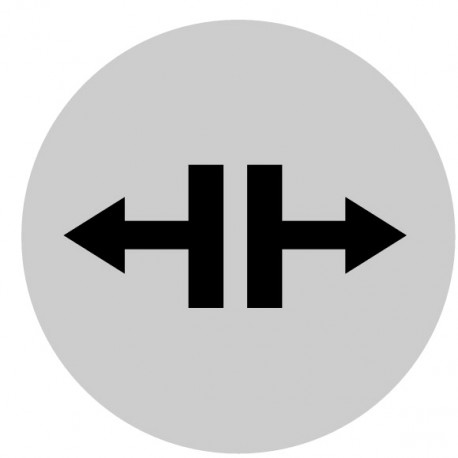

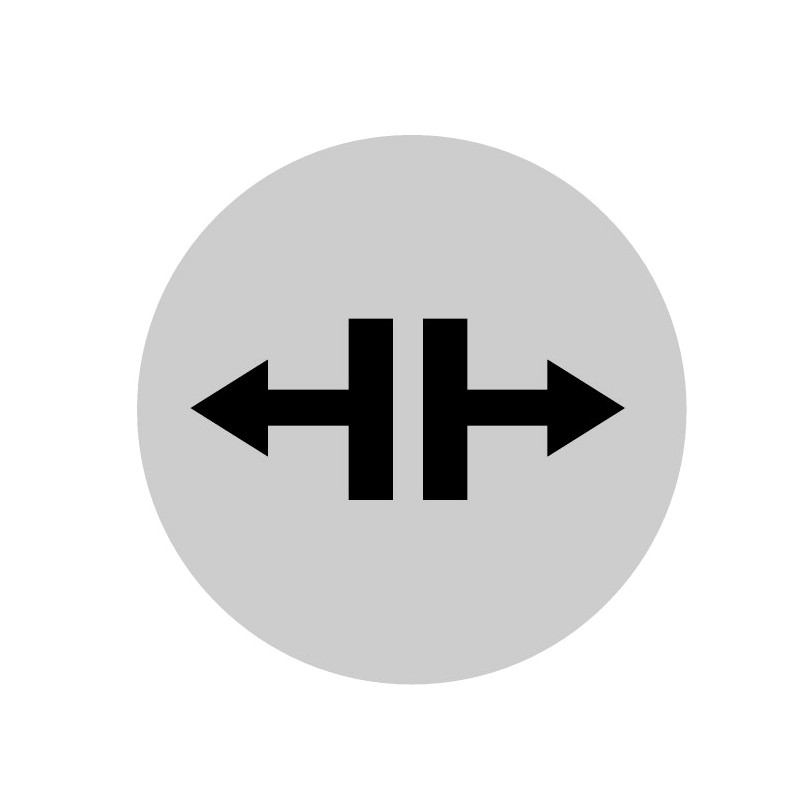

M22-XDL-W-X13 218311 Y7-218311 EATON ELECTRIC M22-XDL-W-X13Q Indicador Lens, Branco, Gravado Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-XDL-W-X13 218311 Y7-218311 EATON ELECTRIC M22-XDL-W-X13Q Indicador Lens, Branco, Gravado

M22-XDL-W-X13

218311

Y7-218311

EATON-MOELLER

10

M22-XDL-W-X13Q Indicador Lens, Branco, Gravado

Placa indicadora de descarga transparente Inscrição branca: símbolo

Eaton Moeller® series M22 Button lens, flat white, symbol solve M22-XDL-W-X13

Lente de botão, Gama de produtos: Acessórios, Unidade única, Descrição: 5 caracteres: altura da letra 5 mm, > 5 caracteres: altura da letra 3 mm, Design: Nivelado, Nome: Grampo, Seleção para: Símbolo, Para uso com: M22(S)-DL-X, M22(S)-DRL-X, M22S-DGL-X, M30C-FDL-X, M30C-FDRL-X, Conexão SmartWire-DT: não

Mais detalhes


Aparelhos elétricos de baixa tensão > Tampa / lente

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $32.46
Preço unitário: $3.25
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Button lens
Catalog Number
218311
EAN
4015082183110
Product Length/Depth
24 mm
Product Height
3 mm
Product Width
24 mm
Product Weight
0.002 kg
Certifications
UL/CSA certification not required
Model Code
M22-XDL-W-X13

Especificações do produto

Type
Button lenses
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Connection to SmartWire-DT
No
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Built-in diameter
22.5 mm
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Product category
Accessories
Diameter
22.2 mm
Lens color
White
Design
Flat
Inscription
Individual inscription possible: ≤ 5 characters: letter height 5 mm
Individual inscription possible: > 5 characters: letter height 3 mm
Lens shape
Round

ETIM for 218311 Componentes industriais para Baixa Tensão (EC001072)
Característica Valor
Cor da lente (EF000207) Branco
Forma da lente (EF001371) Redondo
Tipo de construção (EF000767) Plano
Etiquetado (EF001537) Não
Diâmetro para embutir (EF000943) 22.5 mm
Diâmetro (EF000551) 22.2 mm
Largura (EF000008) 24 mm
Altura (EF000040) 3 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-XDL-W-X13 Y7-218311 218311 EN_289241.pdf 3 Mbytes M22-XDL-W-X13 Y7-218311 218311 EN_289241.pdf
