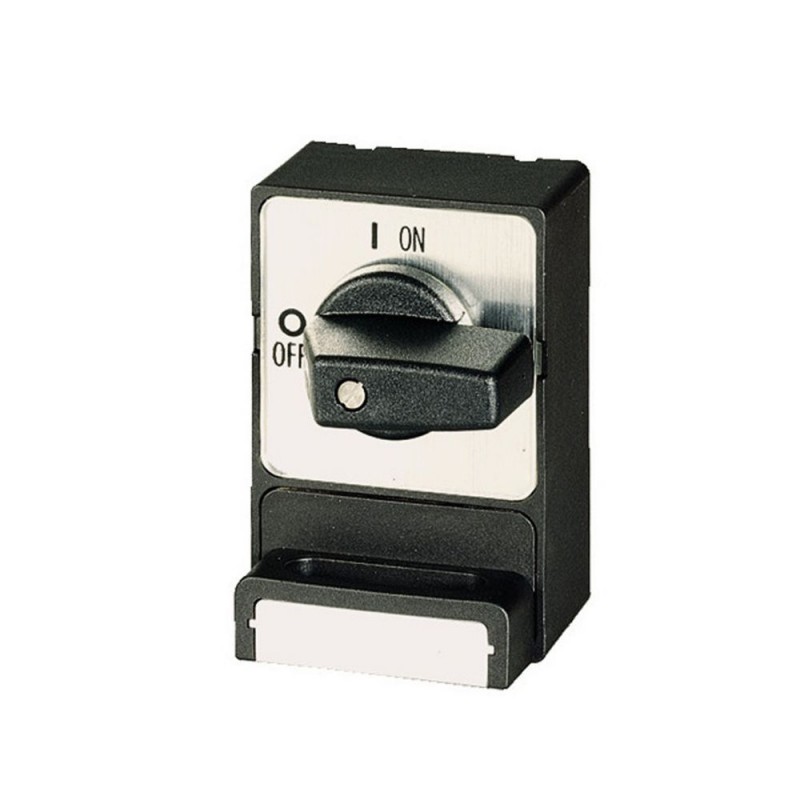

SVC(*)-T3 907748 Y7-907748 EATON ELECTRIC padlocking Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SVC(*)-T3 907748 Y7-907748 EATON ELECTRIC padlocking

SVC(*)-T3

907748

Y7-907748

EATON-MOELLER

padlocking

Alça bloqueável especial por cadeado; Para T3

Função de bloqueio, T3

Acessórios para interruptores de came de acordo com IEC/EN60947-3, tamanho T0, T3, P1, 690 V/20A, grau de proteção frontal IP65, função de cadeado, punho de polegar, preto. Projeto geral: caixa de montagem em superfície feita de material isolante, montagem embutida, montagem central, montagem traseira, montagem em quadro de distribuição de serviço IVS. Os interruptores T-cam capazes, robustos e compactos são usados na indústria, no trabalho manual e no gerenciamento de serviços prediais. Uma variedade de circuitos padrão está disponível para seleção. Circuitos especiais específicos do cliente são implementados como complementos. As possibilidades são quase ilimitadas aqui. A ampla gama de acessórios completa a gama de interruptores e complementa as possibilidades de aplicação. Todos os contatos são equipados com contatos de interrupção dupla.

Mais detalhes


Aparelhos elétricos de baixa tensão > Cadeado de bloqueio para switch

Desconexões e Comutadores Cam

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Travamento recurso, T3
Acessórios para cam muda de acordo com a norma IEC/EN60947-3, tamanho T0, T3, P1, 690 V/20A, grau de proteção Frontal IP65, travamento do recurso, com o polegar-aderência, preto. Gerais de Design: do material isolante-superfície de montagem do gabinete , montagem embutida, centro de montagem, montagem na parte traseira IVS de distribuição do serviço de montagem de placa. A capacidade, compactos, robustos T cam parâmetros são utilizados na indústria, trabalho manual e a construção de serviços de gestão. Uma variedade de circuitos estão disponíveis para seleção. Especiais específicas do cliente circuitos são implementados como suplementos. As possibilidades são quase ilimitadas aqui. Abrangente de acessórios para completar a gama de interruptores e suplemento de possibilidades de aplicação. Todos os contatos são equipados com cama de casal interrupção de contatos.

Programa de entrega

Função básica
Fecho arranjos
Função
o recurso de travamento
O fecho dos slides pode ser bloqueado com um máximo. de 3 cadeados quando em sua pressionado, intertravado posição
Para uso com
T0-.../E .../I1, .../Z
T3-.../E .../I2, .../Z
P1-.../E .../I2, .../Z
Para uso com
Opções com FS908 pode ser usado como principais parâmetros:
T0-1-... a T0-4-.../I1, .../E
T3-1-... a T3-5-.../I2
T3-1-... a T3-6-.../E
P1-.../I2, .../E
Chave extraível com
As posições que podem ser interligados, são programáveis na fábrica, conforme especificado na ordem correspondente
Grau de Proteção
Da parte dianteira IP65

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Cadeado barreira para o interruptor (EC002051)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / Cadeado barreira para mudar ([email protected] [ACN994011])
Max. número de cadeados
Três
Adequado para manilha diâmetro
4 - 8 mm
Com o rótulo de área
Sim
Material
Policarbonato

Dimensões

115X043
② ZFS-... Rótulo de montagem não é incluído como padrão
115X044
T0-.../I1/SVC... | T3-.../I2/SVC... | P1-.../I2/SVC...
115X045
T0-.../E/SVC... | T3-.../E/SVC... | P1-.../E/SVC...
115X046
T0-.../Z/SVC... | T3-.../Z/SVC... | P1-.../Z/SVC...
115X070
≦ 3 cadeados

ETIM for 907748 Componentes industriais para Baixa Tensão (EC002051)
Característica Valor
Número máximo de cadeados (EF006539) 3
Adaptado à espessura do suporte (EF006540) 2 mm
Com área de etiqueta (EF005040) Sim
Material (EF002169) Policarbonato (PC)
