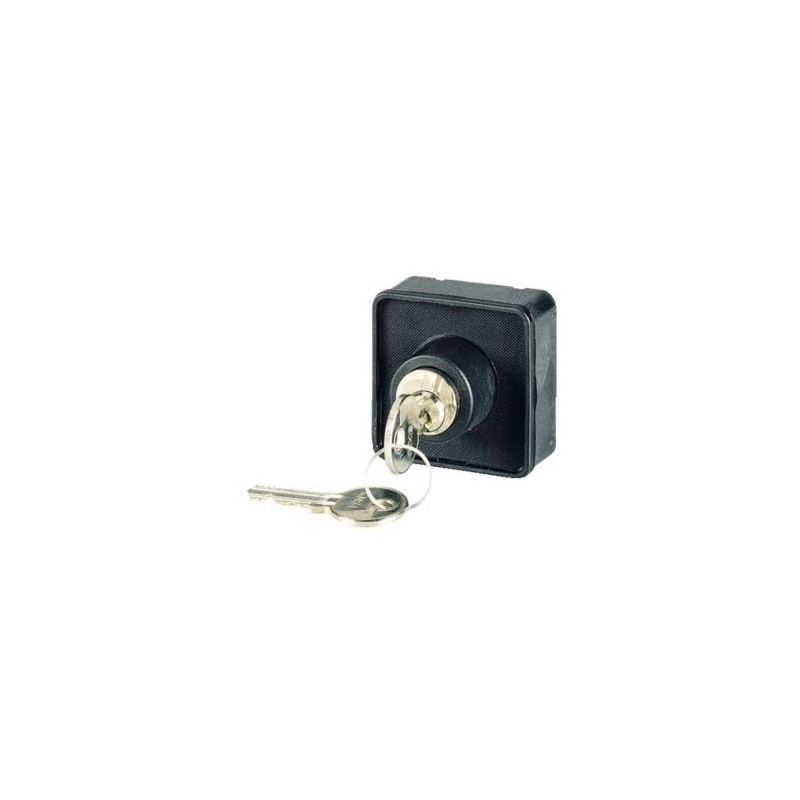

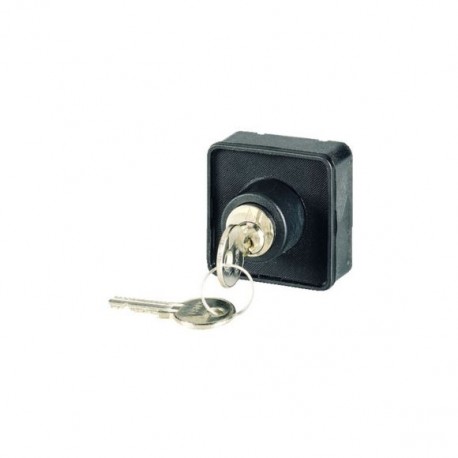

S-SOND-KMS(*)-T0 231957 EATON ELECTRIC movimentação chave especial Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

S-SOND-KMS(*)-T0 231957 EATON ELECTRIC movimentação chave especial

S-SOND-KMS(*)-T0

231957

EATON-MOELLER

movimentação chave especial

Bloqueio especial; Para T0

Mecanismo de bloqueio de operação chave, bloqueio de acordo com dados

Mais detalhes


Disjuntores de baixa tensão > Acessórios para a tecnologia de comutação por baixa tensão

Desconexões e Comutadores Cam

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Chave de bloqueio do funcionamento do mecanismo de fechamento, de acordo com dados
Acessórios para cam parâmetros T/interruptores-seccionadores P de acordo com a norma IEC/EN60947-3, o design geral: material de isolamento da superfície de montagem do gabinete , montagem embutida, centro de montagem, montagem na parte traseira IVS de distribuição do serviço de montagem de placa. A capacidade, compactos, robustos T cam parâmetros são utilizados na indústria, trabalho manual e a construção de serviços de gestão. Uma variedade de circuitos estão disponíveis para seleção. Especiais específicas do cliente circuitos são implementados como suplementos. As possibilidades são quase ilimitadas aqui. Abrangente de acessórios para completar a gama de interruptores e suplemento de possibilidades de aplicação.

Programa de entrega

Função básica
Fecho arranjos
Função
Chave de bloqueio do funcionamento do mecanismo de
KMS 2 - 10 KMS 201 - 400 individual mecanismos de bloqueio
Não é adequado para sistemas de chave mestra
A chave substitui o punho rotativo, não pode ser mudado sem chave.
A posição do interruptor indicação de sobre o bloqueio.
Para uso com
T0-1.../E - T0-6.../E
T0-1.../Z - T0-6.../Z
T0-1.../I1 - T0-4.../I1
T3-1.../E - T3-5.../E
T3-1.../Z - T3-5.../Z
T3-1.../I2 - T3-4.../I2
P1-.../E .../I2, .../Z
Para uso com
Opções com FS908 pode ser usado como principais parâmetros:
T0-1... para T0-6.../E
T0-1... para T0-6.../Z
T0-1... para T0-4.../I1
T3-1... a T3-5.../E
T3-1... a T3-5.../Z
T3-1... a T3-4.../I2
P1-.../E .../I2, .../Z
Informações sobre o equipamento fornecido
com duas chaves
Chave extraível com
Chave retirada posições podem ser programados pelo usuário
Grau de Proteção
Frente IP53
Notas
Com o aperfeiçoamento da operação de chave existente na placa frontal do rotary opção deve ser usada.
Levar tempo < 11 semanas, uma vez que a ordem é recebida pela fábrica
Chave￫#231973
A chave retirar pode ser alterado - também retro - com o bloqueio de cam VR-T0.
Com o pedido de um cam interruptor com placa frontal FS908 juntamente com chave de operação a chave só é disponível para levantamento na posição 0.

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Acessórios de baixa tensão, com tecnologia de chaveamento (EC002498)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / Componente de baixa tensão, com tecnologia de chaveamento (acessórios) ([email protected] [AKN570013])
Tipo de acessório
Chave de acionamento

Dimensões

115X035
② ZFS-... Rótulo de montagem não é incluído como padrão
115X036
T0-.../E(I1) + S-(SOND-)T0 | T3-.../E(I2) + S-(SOND-)T0
115X037
T0-.../Z + S-(SOND-)T0 | T3-.../Z + S-(SOND-)T0
T0.../EZ = T0../E + EZ-T0 + S-(SOND-)T0
T3.../EZ = T3../E + EZ-T0 + S-(SOND-)T0
Nenhuma parte.c20
T0-1...Quarenta e um
T0-2...Cinqüenta
T0-3...Sessenta
T0-4...Sessenta e nove
T0-5...Setenta e nove
T0-6...Oitenta e oito
T0-7...Noventa e oito
T0-8...Cem sete
T0-9...Cem dezessete
T0-10...Cento e vinte e seis
T0-11...Cento e trinta e seis
T3-1...Quarenta e quatro
T3-2...Cinquenta e seis
T3-3...Sessenta e sete
T3-4...Setenta e nove
T3-5...Noventa
T3-6...Uma centena de dois
T3-7...Cento e treze
T3-8...Cento e vinte e cinco
T3-9...Cento e trinta e seis
T3-1...Uma centena de quarenta e oito
T3-11...Cento e cinquenta e nove
Um contato com a unidade de profundidade:
T0 = 9,5 mm, T3 = 11,5 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes
