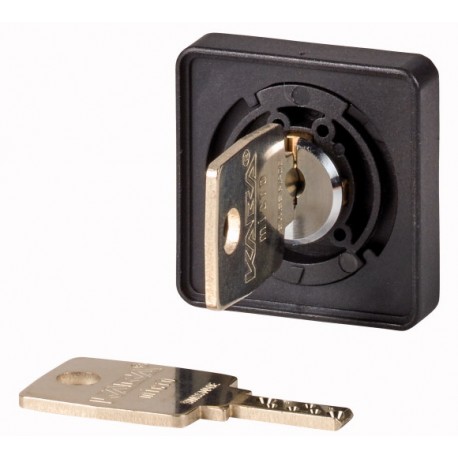

EATON - MOELLER +EZ/S-B 045459 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

+EZ/S-B 045459 EATON ELECTRIC Acessório furo de montagem 22,5 milímetros + bloqueio

Referência: +EZ/S-B

Código: 045459

Fabricante: EATON - MOELLER

Descrição:

Acessório furo de montagem 22,5 milímetros + bloqueio
Elemento frontal; Para interruptores TM; EZ; Mecanismo de travamento com chave; KABA-Nº. B
Elemento frontal, para interruptor TM, EZ-, mecanismo de travamento de acionamento com chave, kaba no. B
Elemento frontal para interruptor TM, Função básica: Arranjos de travamento, Função: Mecanismo de travamento com chave, Fechadura MICROMEC 90 Grad, Ao encomendar com unidade básica, Para uso com: Montagem central (EZ), Informações sobre o equipamento fornecido: com duas chaves, Grau de proteção: IP65

Categorias:

  • Aparelhos elétricos de baixa tensão > Elemento frontal para interruptor seletor
  • EATON - MOELLER > Desconexões e Comutadores Cam

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Elemento frontal, para TM mudar, EZ, chave de bloqueio do funcionamento do mecanismo, kaba não.B
Elemento frontal para TM parâmetro, a função Básica: Fecho arranjos, Função: Chave de bloqueio do funcionamento do mecanismo, KABA bloqueio de 90 Grad, Quando encomendar com a unidade básica, Para uso com: Centro de montagem (EZ), Informações sobre o equipamento fornecido: com duas chaves, Grau de Proteção: IP65

Programa de entrega

Função básica
Fecho arranjos
Função
Chave de bloqueio do funcionamento do mecanismo de
KABA bloqueio de 90 Grad
Ao encomendar com a unidade básica
Para uso com
Centro de montagem (EZ)
Informações sobre o equipamento fornecido
com duas chaves
Chave extraível com
1150SPC-181
Grau de Proteção
IP65
Notas
A CAABA de bloqueio para 90° pode ser utilizado para a comutação dos outros ângulos, bem como (por exemplo) se a chave withdrawability características coincidir com a opção.
Exemplo: +EZ/S-B pode ser utilizado com uma chave de passo com uma mudança de ângulo de 30° se a chave só deverá ser levantados na posição 0 a 270°.

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Frente elemento chave seletora (EC000222)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / elemento Frontal para chaves seletoras (ecl@ss10.0.1-27-37-12-13 [AKF031014])
Número de posições de interruptor
Zero
Tipo de elemento de controle
Chave
Apropriado para a iluminação
Nenhum
Cor do elemento de controle
Prata
Cor da luz indicadora de cap
Outros
Tipo de construção da lente
Praça
Diâmetro do furo
0 mm
Largura de abertura
0 mm
Altura de abertura
0 mm
Função de comutação de travamento
Nenhum
De retorno por mola
Nenhum
Com o anel frontal
Sim
Material do anel frontal
Plástico
Cor do anel frontal
Outros
Grau de proteção (IP), airbag lateral
IP65
Grau de proteção (NEMA)
Outros

ETIM for 045459 Componentes industriais para Baixa Tensão (EC000222)

Nome da característicaNúmero de posições do interruptor (EF000231)
Valor da característica0
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaChave
Nome da característicaAdequado para iluminação (EF001142)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPrateado
Nome da característicaCor da tampa da luz indicadora (EF007165)
Valor da característicaOutro
Nome da característicaForma de lente (EF006253)
Valor da característicaQuadrado
Nome da característicaDiâmetro do furo (intervalo) (EF000079)
Valor da característica0 mm
Nome da característicaLargura da abertura (EF004565)
Valor da característica0 mm
Nome da característicaAltura da abertura (EF004778)
Valor da característica0 mm
Nome da característicaFunção de comutação de encaixe (EF007447)
Valor da característicaNão
Nome da característicaRetorno por mola/tátil (EF001407)
Valor da característicaNão
Nome da característicaCom anel frontal (EF006014)
Valor da característicaSim
Nome da característicaMaterial do anel frontal (EF005972)
Valor da característicaPlástico
Nome da característicaCor do anel frontal (EF002429)
Valor da característicaPreto
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica12
