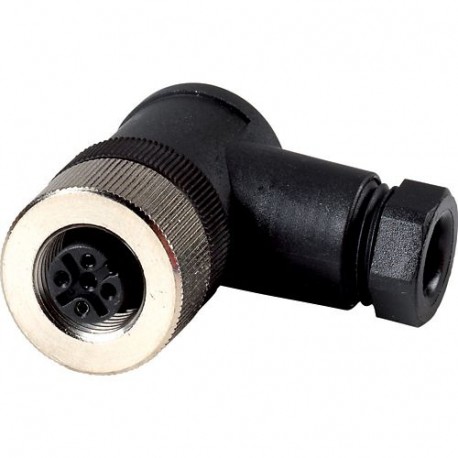

CSDR4 136271 Y7-136271 EATON ELECTRIC Sensores Acessórios Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CSDR4 136271 Y7-136271 EATON ELECTRIC Sensores Acessórios

CSDR4

136271

Y7-136271

EATON-MOELLER

Sensores - Acessórios

M12 4-Polo Conector Fêmea Angulado

Eaton Moeller® series CSDR Coupling, M12, 4p, angled

Acoplamento, Função básica: Acessórios, Tipo de conexão: Terminal aparafusado, Design (dimensões externas): mm angular, Para uso com: sensores DC, conexão de 4 pólos, 2, 3 ou 4 fios, M12, Grau de proteção: IP67, Temperatura ambiente Operação: θ= -40 - +85 °C, Capacidade do terminal flexível: 24 - 18 AWG, 0,25 - 0,75 mm2

Mais detalhes


Conectores > Conector redondo, montagem em campo (conector industrial)

Sensores

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $44.74
Preço unitário: $44.74
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series CSDR Accessory Coupling
Catalog Number
136271
EAN
4015081330638
Product Length/Depth
69.85 mm
Product Height
12.7 mm
Product Width
19.05 mm
Product Weight
0.02 kg
Certifications
CE
Model Code
CSDR4

Especificações do produto

Number Of Poles
Four-pole
Thread size
12
Electric connection type
Other
Enclosure material finishing
Other
Contact surface material
Other
Enclosure material
Other
Rated operational current for specified heat dissipation (In)
1 A
Rated operational voltage (Ue) - max
24 V
Product category
Accessories
Contact type
Bus
Degree of protection (mounted)
IP54
Ambient operating temperature - max
85 °C
Ambient operating temperature - min
-40 °C
Connectable conductor cross section (fine strand) - max
0.75 mm²
Connectable conductor cross section (fine strand) - min
0.25 mm²
Connectable conductor cross section (fine strand) cable end sleeve - max
0 mm²
Connectable conductor cross section (fine strand) cable end sleeve - min
0 mm²
Connectable conductor cross section (multi-wired) - max
0 mm²
Connectable conductor cross section (multi-wired) - min
0 mm²
Connectable conductor cross section (solid-core) - max
0.75 mm²
Connectable conductor cross section (solid-core) - min
0.25 mm²
Diameter connector
14 mm
For outer cable diameter - max
0 mm
For outer cable diameter - min
0 mm
Connection type
Screwed terminal
Inflammability class of insulation material (UL 94)
Other
Degree of protection
IP67
Material thread ring
Other
Locking mechanism
Other
Terminal capacity
0.25 - 0.75 mm², flexible
24 - 18 AWG, flexible
Housing type
Angled
Number of control contacts
4
Number of data contacts
0
Number of insertion cycles - min
0
Number of power contacts
0

ETIM for 136271 Ligadores (EC002635)
Característica Valor
Tipo de contacto (EF001587) Ficha
Diâmetro do conector (EF007496) 14 mm
Tamanho da rosca M (EF004759) 12
Número de contatos de dados (EF012232) 0
Número de contatos de potência (EF012216) 0
Número de contatos de controlo (EF012217) 4
Para diâmetro externo do cabo (EF009475) 0 mm
Tipo de invólucro (EF006980) Em ângulo
Corrente nominal especificada In (EF008250) 1 A
Temperatura ambiente (EF002386) -40 °C
Tensão especificada de funcionamento (EF000228) 24 V
Secção de condutor de fio fino de ligação sem ponteira (EF007341) 0.25 mm²
Secção do condutor de fio fino de ligação com ponteira (EF007339) 0 mm²
Secção da ligação de cabo rígido (EF007337) 0.25 mm²
Secção da ligação de cabo flexível (EF007343) 0 mm²
Acabamento da conexão elétrica (EF003961) Outro
Material da superfície de contato (EF004020) Outro
Material da caixa protetora (EF001596) Outro
Revestimento da estrutura (EF001601) Outro
Material do anel roscado (EF012304) Outro
Tipo de fecho (EF000208) Outro
Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) Outro
Com condutor de proteção (EF007468) Não
Grau de proteção (IP), montado (EF007466) IP54
Min. número de ciclos de inserção (EF012212) 0
Blindado (EF000881) Não
Com indicação de estado (EF001602) Não
