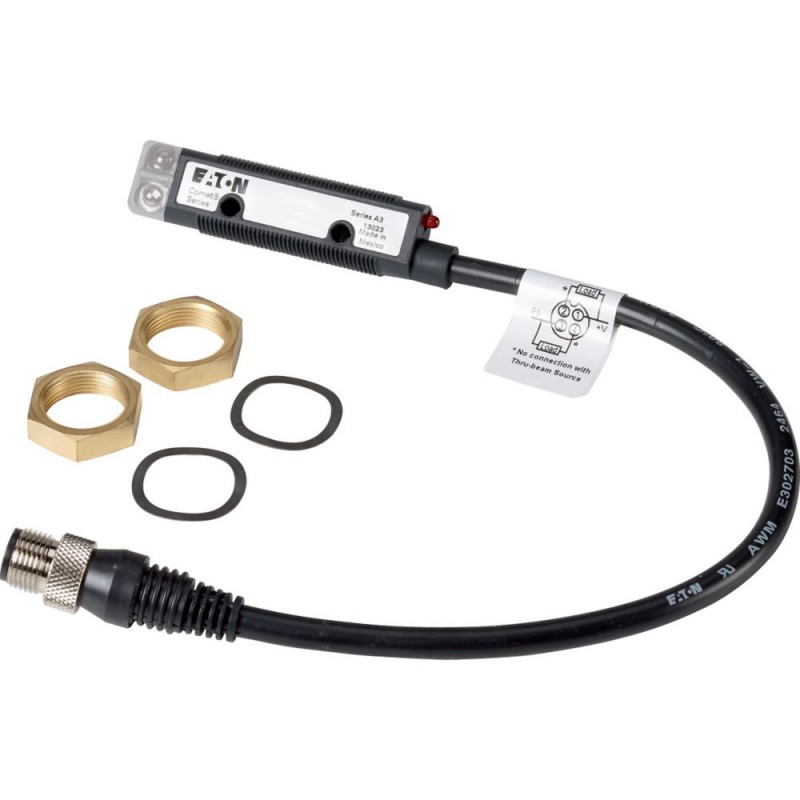

13104RQD07 Y7-135609 EATON ELECTRIC Sensor óptico Serie Comet-13104RQD07
13104RQD07
Y7-135609
EATON-MOELLER
Sensor óptico Serie Comet-13104RQD07
Detector fotoelétrico de reflexão difusa Sn=50 mm 4 L 10-30 V DC
Sensor Reflexivo Difuso, Sn=50mm, 4L, 10-30VDC, NPN, PNP, M18, Material isolado, M12
Sensor óptico, série cometa, carcaça de poliuretano de 18 mm de diâmetro e lado achatado para maior conforto de montagem, IP67_x, alta resistência a vibrações e impactos. A série Comet apresenta sensores de modo difuso de barreira de luz de reflexão de barreira de luz unidirecional com ou sem supressão de fundo, instalação simplificada por feixes de varredura visíveis, operação clara ou escura selecionável, proteção contra curto-circuito, proteção contra diafonia óptica em sensores montados nas proximidades, fator de ganho ajustável, conexão opcional de guias de luz de fibra óptica
Sensores > Sensor de luz com supressão de fundo
Sensores
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Best sellers
▲Mais informação
▲Reflexiva difusa sensor, Sn=50mm, 4L, 10-30 VDC, NPN, PNP, M18, isolado de material, M12
Sensor óptico, cometa série, caixa de poliuretano com 18 mm de diâmetro e achatado lado para montagem extra conforto, IP67_x, alta vibração e resistência ao impacto . O Cometa série de características de uma forma de barreira de luz reflexão barreira de luz difusa modo de sensores com ou sem supressão de fundo, instalação simplificada usando visível digitalização vigas, selecionável luz ou escuro, operação, proteção contra curto-circuito, optical cross-talk proteção de perto sensores montados, ajustável fator de ganho, opcional de conexão de fibra óptica, guias de luz
Programa de entrega
Função básica
Sensores ópticos
A gama de produtos
Cometa Série
Para a conexão:
Plug-in de conexão M12 x 1
Design (dimensões exteriores)
M18 x 1 mm
Tensão operacional nominal [Ue]
10 - 30 V DC
Nominal de comutação de distância [Sn]
50 mm
Descrição
Feixe: clique com o botão direito em ângulo
com supressão de fundo (Perfeito Prox)
com supressão de fundo (Perfeito Prox)
Conexão
4-fio
Função
Reflete-feixe de luz
Tipo de luz
Vermelho visível
Material
Isolados de material
Comutação do tipo de
NPN
PNP
PNP
Princípio de comutação
Ajustável clara/escura de comutação
Informações relevantes para exportação para a América do Norte
Produto Normas UL 508, CSA-C22.2 Nº 14; IEC60947-5-2; marcação CE
UL Arquivo Nº. E117028
UL Controlo de Categoria Nenhuma. NRKH, NRKH7
CSA Arquivo Nº 50513
CSA Classe Nº 3211-07
América do norte Certificação UL, CSA
Max. Classificação de tensão de 30 V DC
Grau de Proteção IEC: IP68, IP69K; UL/CSA Tipo: 1, 4, 6
Dados técnicos
Geral
Normas
IEC/EN 60947-5-2
Temperatura ambiente
-40 - +70
Mecânica, resistência ao choque
Cem
Choque duração de 3 ms g
Choque duração de 3 ms g
Grau de Proteção
IP67
Características
Nominal de comutação de distânciaNominal de comutação de distância [Sn]
50 mm
Gama
0,05 mm
Tensão operacional nominal [Ue]
10 - 30 V DC
Corrente de funcionamento da comutação de estado em 24 V DC [eub]
30 mA
Corrente de carga máxima [eue]
< PNP: 100
NPN: 250 (120 > 55 °C) mA
NPN: 250 (120 > 55 °C) mA
Tempo de resposta
1 ms
Estado de comutação do visor
LED vermelho
Funções de proteção
Proteção de curto-circuito do dispositivo
Protecção contra inversão de polaridade
Protecção contra inversão de polaridade
Conexão
4-fio
EstiloDesign (dimensões exteriores)
M18 x 1 mm
Para a conexão:
Plug-in de conexão M12 x 1
Material
Isolados de material
Verificação de projeto como de acordo com a IEC/EN 61439
Temperatura de funcionamento min.
-40 °C
Temperatura de funcionamento max.
+70 °C
Dados técnicos ETIM 7.0
Sensores (EG000026) / Luz do scanner com fundo de mascaramento (EC002719)
De engenharia elétrica, automação, controle de processo / engenharia de Binário tecnologia de sensor de segurança, relacionadas com a tecnologia de sensor / sensor Optoeletrônico / scanner de Luz de w. fundo de mascaramento ([email protected] [AKP253013])
Faixa de ajuste
0 - 0 mm
Distância de funcionamento
0 - 0 mm
Triangulação
Fundo fade-out
Pré notificação de falha
Nenhum
Com função de tempo
Nenhum
Nominal de comutação de distância
50 mm
Max. distância de comutação
50 mm
Max. corrente de saída
250 mA
Refletor incluído
Nenhum
Saída analógica 0 ... 10 V V
Nenhum
Saída analógica 0 ... 20 mA mA
Nenhum
Saída analógica 4 ... 20 mA mA
Nenhum
Saída analógica -10 V ... +10 V
Nenhum
Com a outra saída analógica
Nenhum
Procedimento de configuração
Outros
Com interface de comunicação analógica
Nenhum
Com interface de comunicação AS-Interface
Nenhum
Com interface de comunicação CANOpen
Nenhum
Com interface de comunicação DeviceNet
Nenhum
Com interface de comunicação Ethernet
Nenhum
Com interface de comunicação INTERBUS
Nenhum
Com interface de comunicação PROFIBUS
Nenhum
Com interface de comunicação RS-232
Nenhum
Com interface de comunicação RS-422
Nenhum
Com interface de comunicação RS-485
Nenhum
Com interface de comunicação SSD
Nenhum
Com interface de comunicação SSI
Nenhum
Número de saídas de semicondutor com sinalização de função
Dois
Número de contacto energizado saídas de sinalização de função
Zero
Número de unidades de saídas de semicondutor
Zero
Número de contacto protegido energizado saídas
Zero
Tipo de interface para comunicação de segurança
Outros
Tipo de conexão elétrica
Conector M12
Tipo de saída de comutação
PNP/NPN
Tipo de função de interruptor
Programável/configurável
Operação-agente de classe de segurança
Classe de segurança 2
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Tipo de construção de habitação
Cilindro, parafuso-rosca
Largura do sensor
0 mm
Sensor de diâmetro
18 mm
Altura do sensor
0 mm
Comprimento do sensor
66 mm
Modo de detecção
- Luz/escuro de comutação
Material de superfície óptica
Plástico
Material da carcaça
Plástico
Max. a corrente de saída na saída protegida
0 mA
Min. refletor de distância
0 mm
Temperatura ambiente
-40 - 70 °C
Tempo de reação
1 ms
Alcance de transmissão do campo de segurança
0 m
Frequência de comutação
500 Hz
Tipo de segurança acc. IEC 61496-1
"Tensão de comutação de OSSD no estado ""alto"""
30 V
Avaliado controle de tensão de alimentação Nos no AC 50HZ
0 - 0 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
0 - 0 V
Avaliado controle de tensão de alimentação-Nos em DC
10 - 30 V
Tipo de tensão
DC
Com a função de monitorização a jusante de dispositivos de comutação
Nenhum
Laser classe de proteção
Nenhum
O comprimento de onda do sensor
0 nm
Tipo de luz
Polaridade livre da luz vermelha
Ponto de luz
0 mm2
AWG-número
Vinte e dois
Material da capa do cabo
Outros
Com reinicie o bloqueio
Nenhum
Adequado para funções de segurança
Nenhum
Grau de proteção (IP)
IP67
Aprovações
Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC60947-5-2; marcação CE
UL Arquivo Nº.
E117028
UL Controlo de Categoria Nenhuma.
NRKH, NRKH7
CSA Arquivo.
Cinquenta mil quinhentos e treze
CSA Classe Nenhuma.
3211-07
América Do Norte Certificação
UL, CSA
Max. Tensão Nominal
30 V DC
Grau de Proteção
IEC: IP68, IP69K; UL/CSA Tipo: 1, 4, 6
Dimensões
Sensor com adaptador instalado
① Luz/escuro
② Ganho
① Luz/escuro
② Ganho
| Característica | Valor |
|---|---|
| Faixa de configuração (EF002300) | 0 mm |
| Distância de operação (EF004121) | 0 mm |
| Triangulação (EF008296) | Desvanecimento do fundo |
| Pré-aviso de falha (EF004129) | Não |
| Com função de tempo (EF003582) | Não |
| Distância de comutação estipulada (EF008289) | 50 mm |
| Distância de ligação máx. (EF007367) | 50 mm |
| Corrente de saída max. (EF001315) | 250 mA |
| Refletor incluído (EF007448) | Não |
| Saída analógica 0 V ... 10 V (EF006807) | Não |
| Saída analógica 0 mA ... 20 mA (EF006808) | Não |
| Saída analógica 4 mA ... 20 mA (EF006810) | Não |
| Saída analógica -10 V ... +10 V (EF006809) | Não |
| Com outra saída analógica (EF007485) | Não |
| Procedimento de configuração (EF003994) | Outro |
| Com interface de comunicação analógica (EF007305) | Não |
| Com interface de comunicação AS-Interface (EF007306) | Não |
| Com interface de comunicação CANOpen (EF007307) | Não |
| Com interface de comunicação DeviceNet (EF007308) | Não |
| Com interface de comunicação Ethernet (EF007309) | Não |
| Com interface de comunicação INTERBUS (EF007310) | Não |
| Com interface de comunicação PROFIBUS (EF007311) | Não |
| Com interface de comunicação RS-232 (EF007312) | Não |
| Com interface de comunicação RS-422 (EF007313) | Não |
| Com interface de comunicação RS-485 (EF007314) | Não |
| Com interface de comunicação SSD (EF007315) | Não |
| Com interface de comunicação SSI (EF007316) | Não |
| Número de saídas semicondutoras com função de sinalização (EF003945) | 2 |
| Número de saídas energizadas por contato com função de sinalização (EF003946) | 0 |
| Número de saídas semicondutoras protegidas (EF003951) | 0 |
| Número de saídas energizadas por contato protegido (EF003952) | 0 |
| Tipo de interface para comunicação de segurança (EF003956) | Outro |
| Acabamento da conexão elétrica (EF003961) | Conexão por encaixe |
| Tipo de saída de comutação (EF003962) | PNP/NPN |
| Tipo de função de comutação (EF003963) | Programável/configurável |
| Classe de proteção de operação (EF003982) | Classe de segurança 2 |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Tipo de construção do invólucro (EF004008) | Cilíndrico, roscado |
| Sensor de largura (EF007094) | 0 mm |
| Sensor de diâmetro (EF007111) | 18 mm |
| Altura do sensor (EF007283) | 0 mm |
| Comprimento do sensor (EF007334) | 66 mm |
| Modo de deteção (EF007503) | Comutação claro/escuro |
| Material da superfície ótica (EF004134) | Plástico |
| Material da caixa protetora (EF001596) | Plástico |
| Corrente de saída max. na saída protegida (EF004035) | 0 mA |
| Distância min. refletor (EF004046) | 0 mm |
| Temperatura ambiente (EF002386) | -40 °C |
| Tempo de reação (EF004094) | 1 ms |
| Intervalo de transmissão do campo de segurança (EF004098) | 0 m |
| Frequência de comutação (EF003587) | 500 Hz |
| Tipo de segurança de acordo com IEC 61496-1 (EF004105) | 1 |
| Tensão de comutação do OSSD no estado "alto" (EF004102) | 30 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 0 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 0 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 10 V |
| Tipo de tensão (EF000187) | DC |
| Com função de monitoramento dispositivos de comutação a jusante (EF004052) | Não |
| Classe de proteção a laser (EF004027) | Nenhum |
| Comprimento de onda do sensor (EF004132) | 0 nm |
| Tipo de luz (EF004029) | Luz vermelha sem polaridade |
| Ponto de luz (EF004030) | 0 mm² |
| Número AWG (EF007010) | 22 |
| Material do revestimento do cabo (EF004136) | Outro |
| Com bloqueio de reinicialização (EF004054) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Grau de proteção (IP) (EF005474) | IP67 |
| Grau de proteção (NEMA) (EF011959) | 6 |
