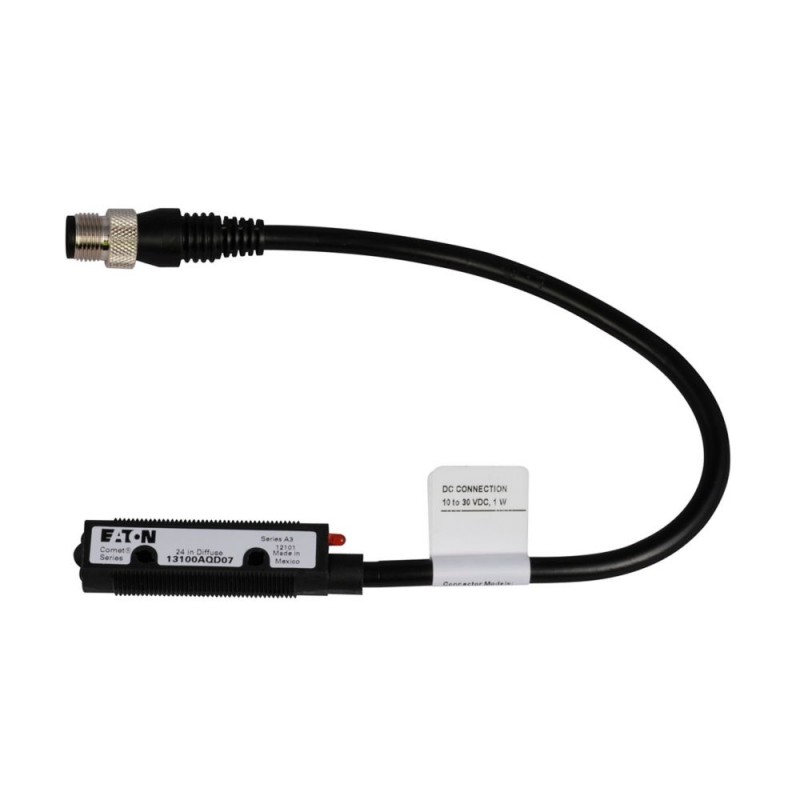

EATON - MOELLER 13100AQD07 13100AQD07 Y7-135581 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

13100AQD07 Y7-135581 EATON ELECTRIC Sensor óptico Serie Comet-13100AQD07

Referência: 13100AQD07

Número de catálogo: Y7-135581

Fabricante: EATON - MOELLER

Descrição:

Sensor óptico Serie Comet-13100AQD07
Detector fotoelétrico de reflexão difusa Sn=610 mm 4 L 10-30 V DC
Eaton Moeller® series E58 Diffuse reflective sensor, Sn=610mm, 4L, 10-30VDC, NPN, PNP, M18, insulated material, M12
Sensor óptico, série cometa, carcaça de poliuretano de 18 mm de diâmetro e lado achatado para maior conforto de montagem, IP67_x, alta resistência a vibrações e impactos. A série Comet apresenta sensores de modo difuso de barreira de luz de reflexão de barreira de luz unidirecional com ou sem supressão de fundo, instalação simplificada por feixes de varredura visíveis, operação clara ou escura selecionável, proteção contra curto-circuito, proteção contra diafonia óptica em sensores montados nas proximidades, fator de ganho ajustável, conexão opcional de guias de luz de fibra óptica

Categorias:

  • Sensores > Sensor de luz de energia
  • EATON - MOELLER > Sensores

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 114,68 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller® series E58 Diffuse reflective sensor
Catalog Number
13100AQD07
EAN
4015081323746
UPC
782113843551
Product Length/Depth
158.75 mm
Product Height
50.8 mm
Product Width
133.35 mm
Product Weight
0.091 kg
Certifications
UL Recognized
cUL Recognized
CE
UL
CSA Class No.: 3211-07
CSA File No.: 50513
UL Category Control No.: NRKH, NRKH7
UL 508
CSA
CSA-C22.2 No. 14
IEC/EN 60947-5-2
UL File No.: E117028
Model Code
13100AQD07

Especificações do produto

Type
Optical sensors
Contact Rating
100 mA PNP, 250 mA NPN at 10-30 Vdc
Features
Straight beam
Electric connection type
Plug-in connection
Enclosure material
Polyurethane foam (RIM)
Plastic
Enclosure type
Cylinder, screw-thread
Operating mode
Switching principle: Adjustable bright/dark switching
Connection
M12
Contact configuration
NPN and PNP open collector
Explosion safety category for dust
None
Sensor type
Diffuse reflective
Explosion safety category for gas
None
Functions
Reflected-light beam
Protection against polarity reversal
Short-circuit protection
Voltage type
DC
Wire size
22
Connection type
Plug-in connection M12 x 1
4-wire
Input voltage
10-30 Vdc
Cable sheath material
Polyvinyl chloride (PVC)
Light type
Infrared light
Degree of protection
IP67
NEMA 6
Interface type
Other
LED indicator
Output ON
Status indication of Switching state: Red LED
Switch function type
Other
Load current
Max. 250 mA (Ie, NPN, 120 > 50°C)
Max. 100 mA (Ie, PNP)
Laser protection class
None
Operation agent-safety class
Safety class 2
Shock resistance
100 g, Mechanical, Shock duration 3 ms
Optical surface material
Plastic
Output current (mA) - max
250 mA
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
30 V
Rated control supply voltage (Us) at DC - min
10 V
Rated switching distance (Sn)
610 mm
Reflector distance - min
0 mm
Sensor height
0 mm
Sensor length
56 mm
Switching distance - max
610 mm
Switching voltage of OSSD at state high
0 V
Transmission range of the safety field
0 m
Voltage rating - max
30 V
Safety type (IEC 61496-1)
1
Switching frequency
500 Hz
Sensing mode
Light-/dark switching
Switching output type
PNP/NPN
Sensor material
Insulated material
Wavelength of the sensor
0 nm
Width sensor
0 mm
Accessories
Can be expanded with fibre optic cable.
Product category
Comet Series
Number of pins
4
Protection
Auto reset short circuit
Response time
1 ms
Maximum DC current
100 mA PNP, 250 mA NPN
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-40 °C
Diameter sensor
18 mm
Light dot size
0 mm²
Number of contact energized outputs with signalling function
0
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
2
Operating distance - max
0 mm
Operating distance - min
0 mm
Operating temperature - max
158 °F
Operating temperature - min
-40 °F
Operational current (Ib) in the switched state at 24 V DC
30 A
Environmental rating
NEMA 1, NEMA 3, NEMA 4, NEMA 4X, NEMA 6, NEMA 12, NEMA 13, IP69K
Adjustment type
Manual adjustment

ETIM for 13100AQD07 Sensores (EC001821)

Nome da característicaDistância de operação (EF004121)
Valor da característica0 mm
Nome da característicaPré-aviso de falha (EF004129)
Valor da característicaNão
Nome da característicaCom função de tempo (EF003582)
Valor da característicaNão
Nome da característicaDistância de ligação máx. (EF007367)
Valor da característica610 mm
Nome da característicaCorrente de saída max. (EF001315)
Valor da característica250 mA
Nome da característicaRefletor incluído (EF007448)
Valor da característicaNão
Nome da característicaSaída analógica 0 V ... 10 V (EF006807)
Valor da característicaNão
Nome da característicaSaída analógica 0 mA ... 20 mA (EF006808)
Valor da característicaNão
Nome da característicaSaída analógica 4 mA ... 20 mA (EF006810)
Valor da característicaNão
Nome da característicaSaída analógica -10 V ... +10 V (EF006809)
Valor da característicaNão
Nome da característicaCom outra saída analógica (EF007485)
Valor da característicaNão
Nome da característicaProcedimento de configuração (EF003994)
Valor da característicaAjuste manual
Nome da característicaCom interface de comunicação analógica (EF007305)
Valor da característicaNão
Nome da característicaCom interface de comunicação AS-Interface (EF007306)
Valor da característicaNão
Nome da característicaCom interface de comunicação CANOpen (EF007307)
Valor da característicaNão
Nome da característicaCom interface de comunicação DeviceNet (EF007308)
Valor da característicaNão
Nome da característicaCom interface de comunicação Ethernet (EF007309)
Valor da característicaNão
Nome da característicaCom interface de comunicação INTERBUS (EF007310)
Valor da característicaNão
Nome da característicaCom interface de comunicação PROFIBUS (EF007311)
Valor da característicaNão
Nome da característicaCom interface de comunicação RS-232 (EF007312)
Valor da característicaNão
Nome da característicaCom interface de comunicação RS-422 (EF007313)
Valor da característicaNão
Nome da característicaCom interface de comunicação RS-485 (EF007314)
Valor da característicaNão
Nome da característicaCom interface de comunicação SSD (EF007315)
Valor da característicaNão
Nome da característicaCom interface de comunicação SSI (EF007316)
Valor da característicaNão
Nome da característicaNúmero de saídas semicondutoras com função de sinalização (EF003945)
Valor da característica2
Nome da característicaNúmero de saídas energizadas por contato com função de sinalização (EF003946)
Valor da característica0
Nome da característicaNúmero de saídas semicondutoras protegidas (EF003951)
Valor da característica0
Nome da característicaNúmero de saídas energizadas por contato protegido (EF003952)
Valor da característica0
Nome da característicaTipo de interface para comunicação de segurança (EF003956)
Valor da característicaOutro
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaConexão por encaixe
Nome da característicaTipo de saída de comutação (EF003962)
Valor da característicaPNP/NPN
Nome da característicaTipo de função de comutação (EF003963)
Valor da característicaOutro
Nome da característicaClasse de proteção de operação (EF003982)
Valor da característicaClasse de segurança 2
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaTipo de construção do invólucro (EF004008)
Valor da característicaCilíndrico, roscado
Nome da característicaSensor de largura (EF007094)
Valor da característica0 mm
Nome da característicaSensor de diâmetro (EF007111)
Valor da característica18 mm
Nome da característicaAltura do sensor (EF007283)
Valor da característica0 mm
Nome da característicaComprimento do sensor (EF007334)
Valor da característica56 mm
Nome da característicaModo de deteção (EF007503)
Valor da característicaComutação claro/escuro
Nome da característicaMaterial da superfície ótica (EF004134)
Valor da característicaPlástico
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaPlástico
Nome da característicaCorrente de saída max. na saída protegida (EF004035)
Valor da característica0 mA
Nome da característicaDistância min. refletor (EF004046)
Valor da característica0 mm
Nome da característicaTempo de reação (EF004094)
Valor da característica1 ms
Nome da característicaIntervalo de transmissão do campo de segurança (EF004098)
Valor da característica0 m
Nome da característicaFrequência de comutação (EF003587)
Valor da característica500 Hz
Nome da característicaTipo de segurança de acordo com IEC 61496-1 (EF004105)
Valor da característica1
Nome da característicaTensão de comutação do OSSD no estado "alto" (EF004102)
Valor da característica0 V
Nome da característicaTipo de tensão (EF000187)
Valor da característicaDC
Nome da característicaCom função de monitoramento dispositivos de comutação a jusante (EF004052)
Valor da característicaNão
Nome da característicaClasse de proteção a laser (EF004027)
Valor da característicaNenhum
Nome da característicaComprimento de onda do sensor (EF004132)
Valor da característica0 nm
Nome da característicaTipo de luz (EF004029)
Valor da característicaLuz infravermelha
Nome da característicaPonto de luz (EF004030)
Valor da característica0 mm²
Nome da característicaNúmero AWG (EF007010)
Valor da característica22
Nome da característicaMaterial do revestimento do cabo (EF004136)
Valor da característicaCloreto de polivinil (PVC)
Nome da característicaCom bloqueio de reinicialização (EF004054)
Valor da característicaNão
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP67
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica6
Nome da característicaTemperatura ambiente (EF002386)
Valor da característica-40 °C
Nome da característicaTensão de alimentação de corrente nominal de 50 Hz AC (EF003978)
Valor da característica0 V
Nome da característicaTensão de alimentação de corrente nominal de 60 Hz CA (EF003979)
Valor da característica0 V
Nome da característicaTensão de alimentação de corrente nominal DC (EF003980)
Valor da característica10 V
