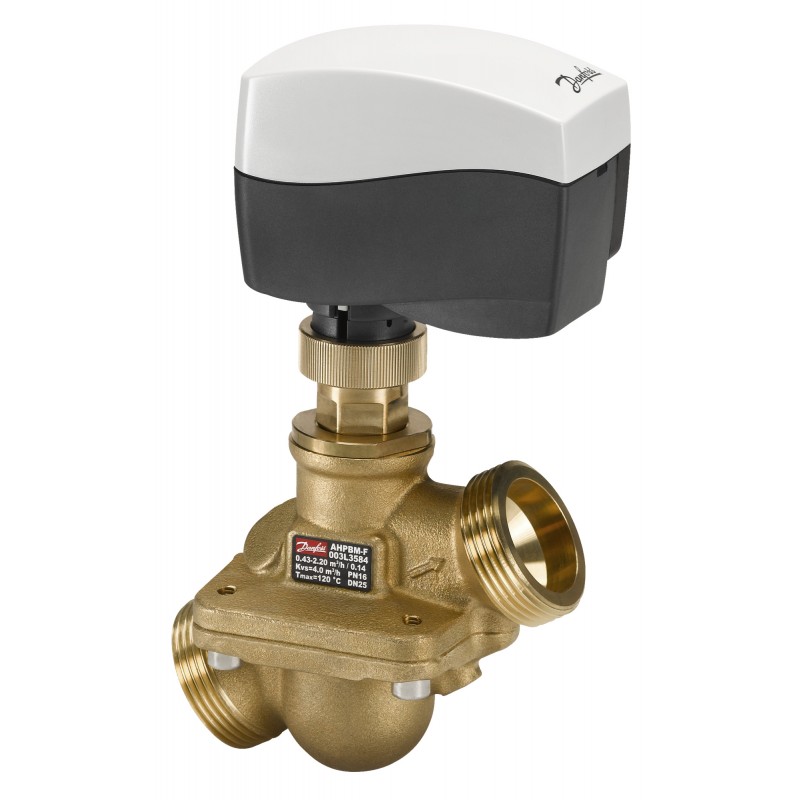

DANFOSS HEATING 003L3584 003L3584 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

003L3584 DANFOSS HEATING AHPBM-F PN16 25/4/0,14 ext.thr. fluir

Referência: 003L3584

Fabricante: DANFOSS HEATING

Descrição:

AHPBM-F PN16 25/4/0,14 ext.thr. fluir
AHPBM-F, PN 16, DN 25, Vazão [m3/h]: 0,43 - 2,20, Rosca externa, G 1 1/4 A, Tipo de montagem: Acionamento

Categorias:

  • DANFOSS HEATING

Produto novo em sua embalagem original com todas as garantias e certificações de DANFOSS HEATING

  • Mais informação
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

AHPBM-F PN16 rosca 25/4/0.14. ext., unidade

Detalhes do produto

peso bruto1,3 kg
peso líquido1,3 kg
volume2.228 Litro
Ean5702421558164
peso bruto1,3 kg
peso líquido1,3 kg
volume2.228 Litro
Ean5702421558164

Ajuste de pressão diferencial [bar] [Máx]0.14 bar
Ajuste de pressão diferencial [bar] [Min]0.14 bar
aplicaçãoAquecimento
Curso [mm]5 mm
Vazão [m3/h]2,2 m³/h
Vazão [m3/h] [Min]0,43 m³/h
Vazão [m³/h] [Máx]2,2 m³/h
Classe de pressãoNP 16
Controle de fluxoNão
Controlador de pressãoControlador de pressão diferencial
DescriçãoAHPBM-F PN16 rosca 25/4/0.14. ext., unidade
Diâmetro [mm]25 mm
dPb virtual0.1
Fator de cavitação0.6
funçãoPres. e vazão com válvula de controle int.
Função VSP: Psim
Função VSP: Qsim
Função VSP: TNão
Grupo de produtosControladores de fluxo de pressão
No âmbito dos REEE e contêm pilhasNão
Limitação de fluxosim
Material de vedação, CVEPDM
Material de vedação, PDEPDM
Material do assento da válvulaBronze resistente ao zinco (CuZn36Pb2As)
Material do cone da válvula, CVBronze resistente ao zinco (CuZn36Pb2As)
Material do cone da válvula, DPBronze resistente ao zinco (CuZn36Pb2As)
Material do corpo da válvulaBronze DZR CuZn36Pb2AS (CW 602N)
Material do diafragma do atuadorEPDM
Mídia alternativaÁgua glicol (30%, máx.)
Mídia suportadaÁgua de circulação de aquecimento/arrefecimento urbano
Número de portas2
pH do meio [Max]10
pH do meio [Min]7
PN alternativo, VSP10
Posição do cauleNormalmente aberto
Pressão nominal [bar]16 bar
Faixa de pressão diferencial [bar] [Máx]4 bar
Tamanho da conexãoG 1 1/4 A
Tamanho da válvulaDN 25
Taxa de vazamento [% kVS]0.05
Temperatura média [°C] [Máx]120 °C
Temperatura média [°C] [Min]2 °C
caraAHPBM-F
Tipo de ajusteFIXO
Tipo de montagemImpulsão
Tipos de conexãoRosca externa
Valores de Kvs [m³/h]4 m³/h
Ajuste de pressão diferencial [bar] [Máx]0.14 bar
Ajuste de pressão diferencial [bar] [Min]0.14 bar
aplicaçãoAquecimento
Curso [mm]5 mm
Vazão [m3/h]2,2 m³/h
Vazão [m3/h] [Min]0,43 m³/h
Vazão [m³/h] [Máx]2,2 m³/h
Classe de pressãoNP 16
Controle de fluxoNão
Controlador de pressãoControlador de pressão diferencial
DescriçãoAHPBM-F PN16 rosca 25/4/0.14. ext., unidade
Diâmetro [mm]25 mm
dPb virtual0.1
Fator de cavitação0.6
funçãoPres. e vazão com válvula de controle int.
Função VSP: Psim
Função VSP: Qsim
Função VSP: TNão
Grupo de produtosControladores de fluxo de pressão
No âmbito dos REEE e contêm pilhasNão
Limitação de fluxosim
Material de vedação, CVEPDM
Material de vedação, PDEPDM
Material do assento da válvulaBronze resistente ao zinco (CuZn36Pb2As)
Material do cone da válvula, CVBronze resistente ao zinco (CuZn36Pb2As)
Material do cone da válvula, DPBronze resistente ao zinco (CuZn36Pb2As)
Material do corpo da válvulaBronze DZR CuZn36Pb2AS (CW 602N)
Material do diafragma do atuadorEPDM
Mídia alternativaÁgua glicol (30%, máx.)
Mídia suportadaÁgua de circulação de aquecimento/arrefecimento urbano
Número de portas2
pH do meio [Max]10
pH do meio [Min]7
PN alternativo, VSP10
Posição do cauleNormalmente aberto
Pressão nominal [bar]16 bar
Faixa de pressão diferencial [bar] [Máx]4 bar
Tamanho da conexãoG 1 1/4 A
Tamanho da válvulaDN 25
Taxa de vazamento [% kVS]0.05
Temperatura média [°C] [Máx]120 °C
Temperatura média [°C] [Min]2 °C
caraAHPBM-F
Tipo de ajusteFIXO
Tipo de montagemImpulsão
Tipos de conexãoRosca externa
Valores de Kvs [m³/h]4 m³/h
