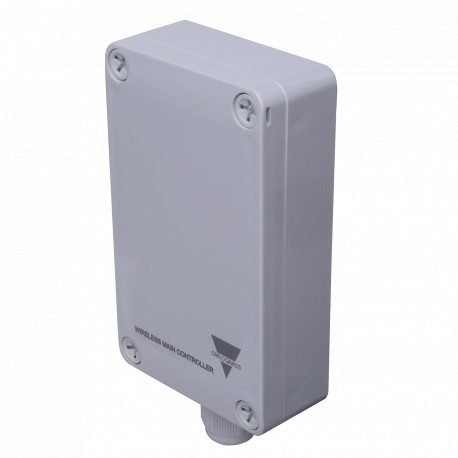

WSM2BA2D24 CARLO GAVAZZI Protecção aprisionamento de dispositivos sem fio rectangular caixa de SCOPE 6 ... 2..

Sem Fio Aprisionamento, Dispositivo De Proteção
Industrial de Portas ESPE Tipo de WSM/ WSS...
• Sem fio Aprisionamento, Dispositivo de Proteção para
Industrial De Portas
• Entrada para dois ESPE (electro-sensitive protective equipment)
• Substitui o cabo entre o controlador de Porta e ESPE
• Entrada de porta-em-porta, sensor de
• Saída ESPE: 1 x SPST NC, 1 x SPST NÃO (8,2 kΩ)
• Baixa de saída da bateria: 1 x SPST contato NF
• 2,4 GHz duplex de comunicação
• Built-in antena
• IP66 classificações
Descrição Do Produto
Chave De Ordenação
IC
WSM2 B A 2 D24
Sem fio EntrapmentProtec - ção Dispositivo (EPD) para Portas Industriais.Thesystemis projetado para substituir o cabo de ligação entre o ESPE (electro-sensitive protective equipment) e o controlador de porta. O sub-controlador de entrada para N. C. ESPE, N. O. de 8,2 kΩ ESPE ou theCarloGavazzi lowcon - sumption fotoelétrico ESPE N. C. de contato.O systemis designedforhighreliability
using2.4 GHz duplexcom - comunicação entre os principais controllerand subcontroller. Themaincontrollercan lidar com até 4 módulos sub i.e. um sistema pode lidar 8
ESPEs.
O sub-controlador é ativado por um sinal de teste a partir do controlador principal e permanece ativo durante o período de tempo definido no controlador principal até 80 segundos.
Função
Principal/Sub-Controlador De
Nº de canais, função Mute, o Ajuste de Saída
Fonte de alimentação
Seleção Do Tipo De
Moradia Tipo De Intervalo Orderingno. W x H x DWireless
75 x 125 x 35 mm 10 m Controlador Principal WSM 2 B A 2 D24
45 x 214 x 22 mm 10 m Sub ControllerWSS 2 B A 2 BAT
Habitação Intervalo de comprimento de Cabo Tipo Orderingno. W x H x DSn
Ø11 x 24,5 mm, 15 m 2 mEmitterPB 11 CNT 15 NÓS
Ø11 x 24,5 mm, 15 m 12 mReceiver PB 11 CNT 15 AM
Especificações do Controlador Principal (WSM)
Operacional nominal volts. (UB )de 12 a 24 VCA/CC (-10 +15%)
Ondulação (Urpp ) ≤ 10% Alimentação de corrente < 50 mA de Comunicação Frequency2.4 GHz Duplex
Número de channels16 selecionável via DIP switch
Sub Controlador de viver time10 – 80 seg.
Selecionável via DIP-switches
Relé
ESPE NC SPST ESPE SEM 8.2 kΩSPST Baixo Bateria SPST
1-A / 30 VDC
0,5 A / 30 V CA
>100.000 AC11 ou DC11
ProtectionReverse polaridade, transientes
Indicações Controlador Principal
Fonte de alimentação LED Verde ESPE 1 ou 2 active 2 x amarelo LEDs de Baixo Bateria LED Vermelho
Os canais que não sincronizados Alternar vermelho e o LED verde
Entrada de teste
(atividade alta ou baixa)Selecionável via DIP switch
Active alta 12-24 V Active low0 V
Teste de impulso de tempo
Mínimo de largura de pulso > 100 mS Máximo de largura de pulso< 2 seg.
Frequência de operação de 25 Hz por sub-controlador de
Tempo de resposta
OFF-ON (t)≤ 120 ms
ON-OFF (toff' ) ≤ 120 ms
As especificações estão sujeitas a alterações sem aviso prévio (03.01.2013) 1
