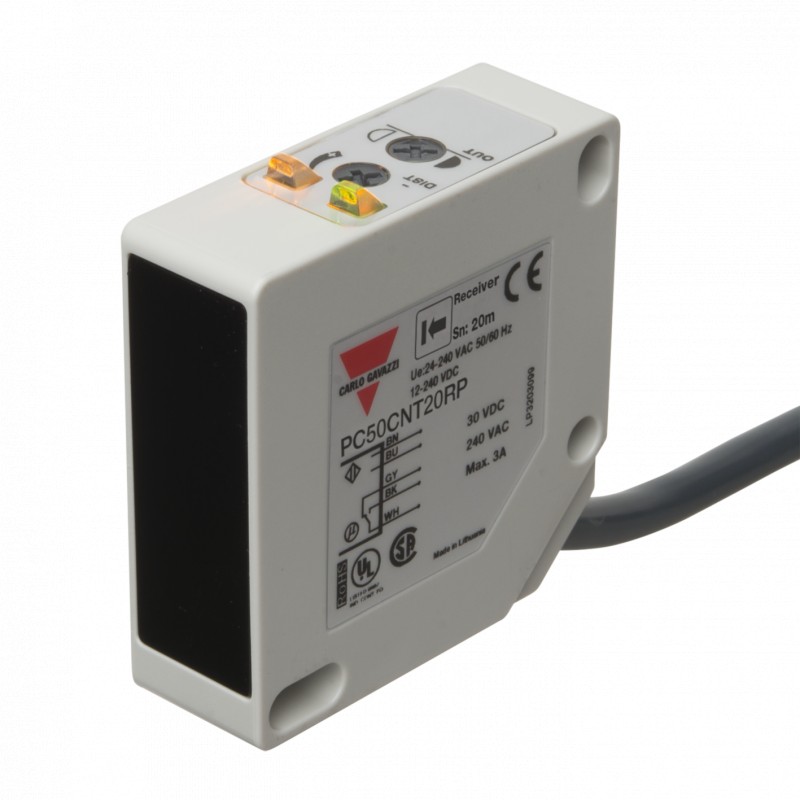

PC50CNT20RP CARLO GAVAZZI parâmetros Barrera selecionados caixa retangular SISTEMA DE ÂMBITO 6 ... 20 m cabo..

Photoelectrics
Através de feixes, o Relé de Saída
Tipo PC50CNT20R.
• Faixa: 20 m
• Sensibilidade ajustável
• Modulada, a luz infravermelha
• Tensão de alimentação:
12 a 240 VCC e 24 a 240 VAC, 50/60 Hz
• Saída: Relé 3, 30 VDC, 240 VAC
• Criar e quebrar função de comutação
• LED de indicação de saída, a estabilidade do sinal e de alimentação EM
• Excelente EMC
Descrição Do Produto
Chave De Ordenação
PC50CNT20RP
O PC50CNT. é uma família de propósito geral através de sensores de feixe em um compacto quadrado de 17 x 50 x 50 mm de curso forçado RC/ABS-habitação. Eles são úteis em aplicações onde básica sensores fornecem
adequado de detecção de desempenho. A longa faixa de detecção em conjunto com o ajuste de sensibilidade dá muito flexível do sensor. A luz e as trevas operação é selecionável por chave.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Seleção Do Tipo De
HousingRangeOrdering não.Nº do pedido W x H x DSn ReceiverErmitter
Fazer e quebra de comutação
17 x 50 x 50 mm20 m PC 50 CNT 20 RP PC 50 CNT 20 R
Nota: por Favor, a fim de emissor e receptor, separadamente
SpecificationsEmitter
Operacional nominal volts. (UB)12-240 VDC
24-240 VCA, 50-60 Hz
Potência de operação nominal ≤ 2,5 VA
Luz sourceGaAs DIODO emissor de luz, 880 nm
Tipo de luz Infravermelha, modulada
Óptica ângulo de ± 2° a 1/2 da gama
Indicação de função
Fonte de alimentação LED, verde
Especificações Do Receptor
De operação nominal dist. (Sn) de Até 20 m
Cego zoneNone
SensitivityAdj. de volta única panela.medidor de
O desvio de temperatura ≤ 0.5%/°C
Histerese (H)
(diferencial de viagem)3-20%
Operacional nominal volts. (UB) 12-240 VDC
24-240 VCA, 50-60 Hz
Potência de operação nominal ≤ 2.0 VA (relé)
Saída
Classificação de contato
Resistiva loadsAC 13-A/230 VAC
DC 13 A/30 VDC (>10 mA/5 VDC) vida Mecânica (typ.) ≥ 15 x 106 operações vida Elétrica (typ.) ≥ 1 x 105 operações
em 3 A/240 VCA
Proteção Reversa da polaridade, transientes
Freqüência de operação (f)20 Hz
Resposta timeOFF (t) ≤ 25 ms
ON-OFF (toff') ≤ 25 ms
O poder do atraso (tv ) ≤ 300 ms
Saída functionLight ou escuro operação é selecionável por chave
Indicação de função
Saída EM LED, amarelo
Alimentação ligada, sinal de stabilityLED, verde
As especificações estão sujeitas a alterações sem aviso prévio (28.02.2006)1
