Photoelectrics
Através de feixes, o Transistor de Saída

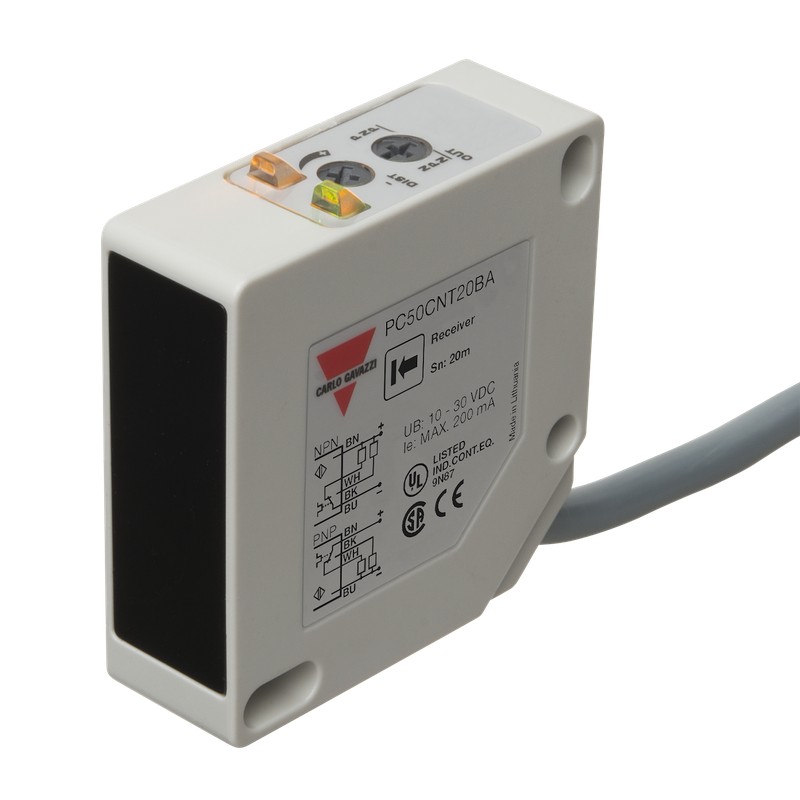

Tipo PC50CNT20B.
• Faixa: 20 m
• Sensibilidade ajustável
• Modulada, a luz infravermelha
• Tensão de alimentação: 10 a 30 VDC
• Saída: 200 mA, NPN ou PNP selecionável
• Criar e quebrar função de comutação
• LED de indicação de saída, a estabilidade do sinal e de alimentação NA
• Proteção: inversão de polaridade, curto-circuito, transientes
• O cabo e o plugue de versões
• Excelente EMC
Descrição Do Produto
Chave De Ordenação
PC50CNT20BAM1
O PC50CNT. é uma família de propósito geral através de sensores de feixe em um compacto quadrado
17 x 50 x 50 mm reforçado PC/ABS-habitação. Eles são úteis em aplicações onde básica sensores fornecem ade - quatesensingperformance.
A longa faixa de detecção em conjunto com o ajuste de sensibilidade dá muito flexível do sensor. A DC tipos estão com um transistor de saída e a configuração é totalmente programável (NPN, PNP, NENHUM e de NC).
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Tipo de ligação
Seleção Do Tipo De
Habitação Gama de Ligação nº do Pedido Nº do pedido W x H x D SnReceiverEmitter
NPN E PNP
Fazer e intervalo de comutação
17 x 50 x 50 mm 20 mCable PC 50 CNT 20 BA PC 50 CNT 20 B
17 x 50 x 50 mm 20 mPlugPC 50 CNT 20 BAM1PC 50 CNT 20 BM1
Nota: por Favor, a fim de emissor e receptor, separadamente
SpecificationsEmitter
Operacional nominal volts. (UB)de 10 a 30 VDC Ondulação (Urrp) ≤ 10% Alimentação de corrente ≤ 50 mA
ProtectionReverse polaridade, transientes
Luz sourceGaAs DIODO emissor de luz, 950 nm tipo de Luz Infravermelha, modulada Óptico ângulo de ± 2° a 1/2 da gama
Indicação de função
Fonte de alimentação LED, verde
Especificações Do Receptor
De operação nominal dist. (Sn) 20 m
Cego zoneNone
SensitivityAdj. por volta única panela.medidor de
O desvio de temperatura ≤ 0.5%/°C
Histerese (H) 3 - 20%
Operacional nominal volts. (UB) de 10 a 30 VDC (ripple incluído)
Ondulação (Urrp)≤ 10%
Corrente de saída
Contínuo (Ie) ≤ 200 mA de Curto prazo (I) ≤ 200 mA,
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io) ≤ 40 mA
Mínimo operacional atual (Im) de 0,5 mA
FORA do estado atual (Ir )≤100 µA
Queda de tensão (Ud) ≤ 2,5 VCC @ 200 mA
ProtectionShort-circuito, inversão de polaridade, transientes
Freqüência de operação (f)500 Hz
Resposta timeOFF (t) ≤ 1 ms
ON-OFF (toff') ≤ 1 ms
O poder do atraso (tv )≤ 300 ms
Função de saída
NPN e PNP selecionável
Complementar functionMake e de ruptura (N + NC)
Indicação de função
Saída EM LED, amarelo
A estabilidade do sinal e de alimentação LED, verde
As especificações estão sujeitas a alterações sem aviso prévio (28.02.2006)1
