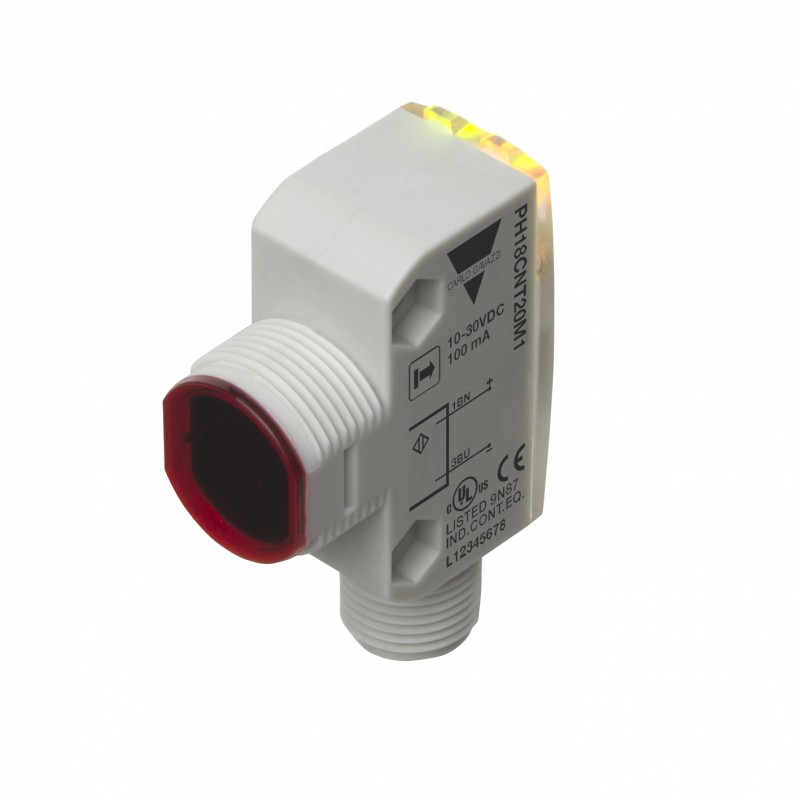

PH18CNT20M1 CARLO GAVAZZI BOX M18 Praça SCOPE 6 ... 20 m M12 CC CONEXÃO material plástico outra caixa M18 SC..

Photoelectrics
Através de feixes
Tipo PH18CNT..., DC
• Miniatura de alcance do sensor
• Faixa: 20 m
• Ajuste de sensibilidade por potenciômetro
• Modulada, infraredlight 850 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP, N. S + N. C.
• Grau de proteção IP67, IP69K
• LED de indicação de saída, a estabilidade e o poder SOBRE
• Proteção: inversão de polaridade, curto-circuito e transientes
• Cabo, plug e cabo flexível versões
• Excelente desempenho de EMC
Descrição Do Produto
Chave De Ordenação
PH18CNT20PAM1SA
O PH18CNT... é parte de uma família de baratos de propósito geral, através de sensores de feixe no padrão industrial cilíndrico de 18 mm andsquare RABO de habitação.
Os sensores são úteis em aplicações onde a alta precisão de detecção, bem como o tamanho pequeno é necessária.
Seleção Do Tipo De
Compacto e LED de alta potência para um desempenho excelente-proporção de tamanho.
O potenciômetro de ajuste de sensibilidade faz com que os sensores altamente flexível. O outputtype é NPN ou PNP e o interruptor de saída - ing função é de NENHUM e de NC.
Tipo
Moradia de estilo quadrado
Tamanho habitação Habitação Habitação material tipo neutro princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão Sensível ajuste
Tipo de habitação Gama Connec-Orderingno. Orderingno. ReceiverOrderingno. Receptor
SntionEmitterNPN PNP
Fazer ou quebrar de comutação Fazer ou quebrar de comutação
M18 tipo Quadrado de 20 m CablePH 18 CNT 20PH 18 CNT 20 NASAPH 18 CNT 20 PASA M18 tipo Quadrado de 20 m PlugPH 18 CNT 20M1 PH 18 CNT 20 NAM1SA PH 18 CNT 20 PAM1SA M18 tipo Quadrado de 20 m cabo Flexível M12PH 18 CNT 20T1PH 18 CNT 20 NAT1SAPH 18 CNT 20 PAT1SA
Especificações do Receptor de acordo com EN60947-5-2
Avaliado distância de operação (Sn)de Até 20 m
Zona cega 0 mm
Controle de sensibilidade Ajustável através de potenciômetro
Elétrica adjustment210
Mecanical adjustment240
Distância ajustável para target1 - 20 m
O desvio de temperatura≤ 0.2%/ºC
Histerese (H)
(diferencial de viagem) ≤ 20%
Operacional nominal volts. (US ) 10 a 30 VDC
(ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie)≤ 100 mA
De curto prazo (I)≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 15 mA @ 24 VDC
Mínimo operacional atual (Im) de 0,5 mA
FORA do estado atual (Ir )≤ 100 µA
Queda de tensão (Ud ) ≤ 2.0 VDC @ 100 mA
Proteção contra Curto-circuito, inversa
polaridade e transientes
Ângulo de detecção ± 4º
A luz ambiente 30.000 lux
A lâmpada incandescente
Operacional frequency500 Hz
Tempo de resposta
OFF-ON (t)≤ 1,0 ms
ON-OFF (toff' ) ≤ 1,0 ms
O poder do atraso (tv) ≤ 200 ms
Função de saída
Tipo NPN ou PNP
Função de alteração de NENHUM e de NC
Indicação
Saída EM LED, amarelo
A estabilidade do sinal e de alimentação ONLED, verde
As especificações estão sujeitas a alterações sem aviso prévio (05.02.2013) 1
