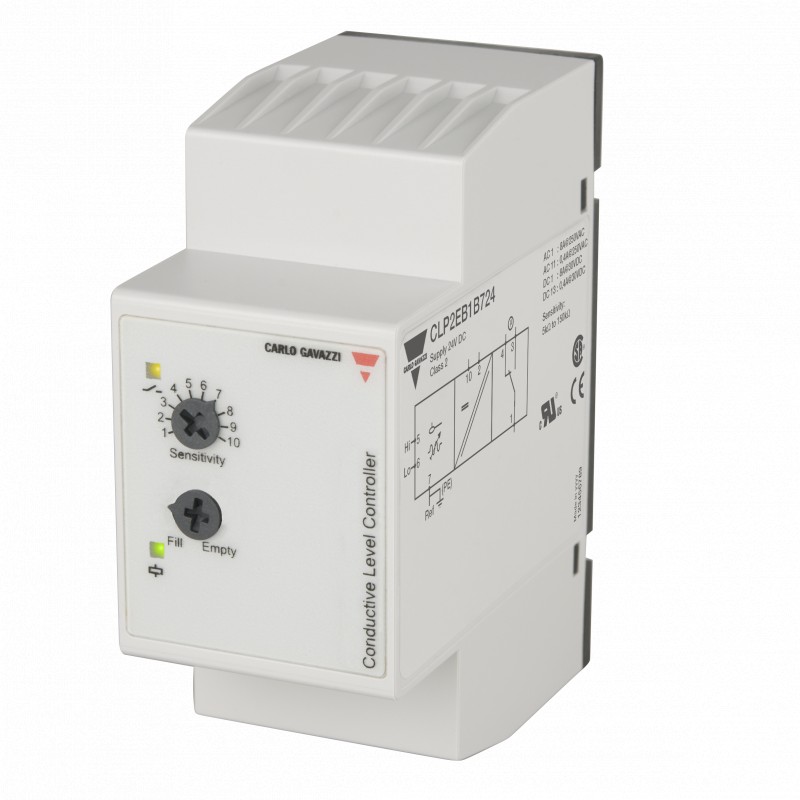

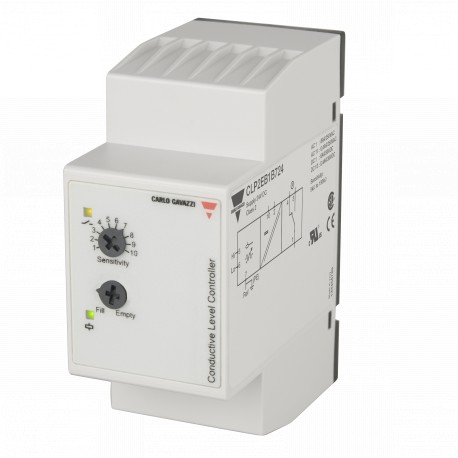

CLP2EB1B724 CARLO GAVAZZI terminais de saída CONEXÃO SPDT relé sistema de detecção de enchimento função do s..

Condutores De Sensores
2-ponto de controlador de nível de
Tipo de CL com potenciômetro
• Condutor controlador de nível de
• Ajuste de sensibilidade a partir de 5 kΩ para 150 kΩ
• Para enchimento ou esvaziamento de aplicações
• Baixa-tensão AC de eletrodos
• Fácil instalação com 11 pinos ficha circular
• Tensão nominal de operação:
24 VDC, 24 VAC, 115 VAC ou 230 VAC
• Saída 1 x 8-A/250 VCA relé SPDT
• LED de indicação de Saída e Alimentação
Descrição Do Produto
Chave De Ordenação
CLP2EB1B230
µ-Processador baseado em controlador de nível para líquidos com uma ampla gama de sensibilidade (como esgoto, água, produtos químicos, água salgada, etc.).
Máx./min. controle de carga/ descarga. A sensibilidade é ajustável por meio de potenciômetro.
1 x 8A saída a relé SPDT.
Condutor de encaixe com nível de montagem de Nenhum dos insumos
De carga/descarga
Básico com potenciômetro
1 saída a relé Relé SPDT fonte de Alimentação
Seleção Do Tipo De
MountingRelayOrdering não. Nº do pedido Nº do pedido Nº do pedido
Alimentação: 24 VDCSupply: 24 VAC Alimentação: 115 VACSupply: 230 VAC
11-p circular plugSPDTCLP2EB1B724CLP2EB1B024CLp2eb1b115clp2eb1b230
Especificações
Tensão operacional nominal (UB)
O pino 2 e 10 230195 a 265 VAC, 45 a 65 Hz
11598 a 132 VCA, 45 a 65 Hz
02420.4 para 27,6 VAC, 45 a 65 Hz
Fornecimento de classe 2 72420.4 para 27,6 VDC tensão de isolamento Nominal <2.0 kVAC (rms) de resistência a impuso Nominal
voltage4 kV (1.2/50 µs) (linha/neutro)
Potência de operação nominal
De alimentação de CA 5 VA DC de alimentação 1 W
Atraso na operação (tV) < 2 s
Saídas
Tensão de isolamento nominal 250 V (rms) (cont./elec.)
Classificação dos relés (AgCdO) µ (micro gap)
Cargas resistivas AC1 8 A / 250 VAC (2500 VA) DC1 1 A / 250 VCC (250 W)
ou 10 A / 25 VDC (250 W) Pequeno indut. LoadsAC15 0,4 A / 250 VAC
DC13 0,4 A / 30 VDC vida Mecânica (típico)≥30 x 106 operações
@ 18'000 imp/h
Vida elétrica (típico) AC1 > 250'000 operações
Sonda de nível de tensão Max. 5 VAC
Sonda de nível de corrente Máx. 2 mA
Sensitivity5 150 kΩ kΩ, CF* = 2.2 nF
Dielétrica, tensão>2.0 KVAC (rms) (contatos / eletrônicos)
Nominal de impulso atmosférico tensão. 4 kV (1.2/50 µS) (contactos /
eletrônica) (IEC 664)
Freqüência de operação (f)
Relé de output1 Hz
Tempo de resposta
OFF-ON (t)1 s
ON-OFF (toff')1 s
Meio ambiente
Categoria de sobretensão III (IEC 60664)
Grau de proteção IP 20 (IEC 60529, 60947-1) o grau de Poluição 2 (IEC 60664/60664A,
60947-1)
Temperatura
Operacional-20º a +50ºC (-4º a + 122ºF) Armazenamento -40º a +85ºC (-40º a +185ºF)
Material da carcaça NORYL PPO, a luz cinza
Peso
De alimentação de CA 180 g
Fonte de alimentação CC 70 g
ApprovalscURus UL508, CSA C22.2
CSA CSA C22.2
CE markingYes
*CF = máxima Capacitância do Cabo
As especificações estão sujeitas a alterações sem aviso prévio (26.08.2014) 1
