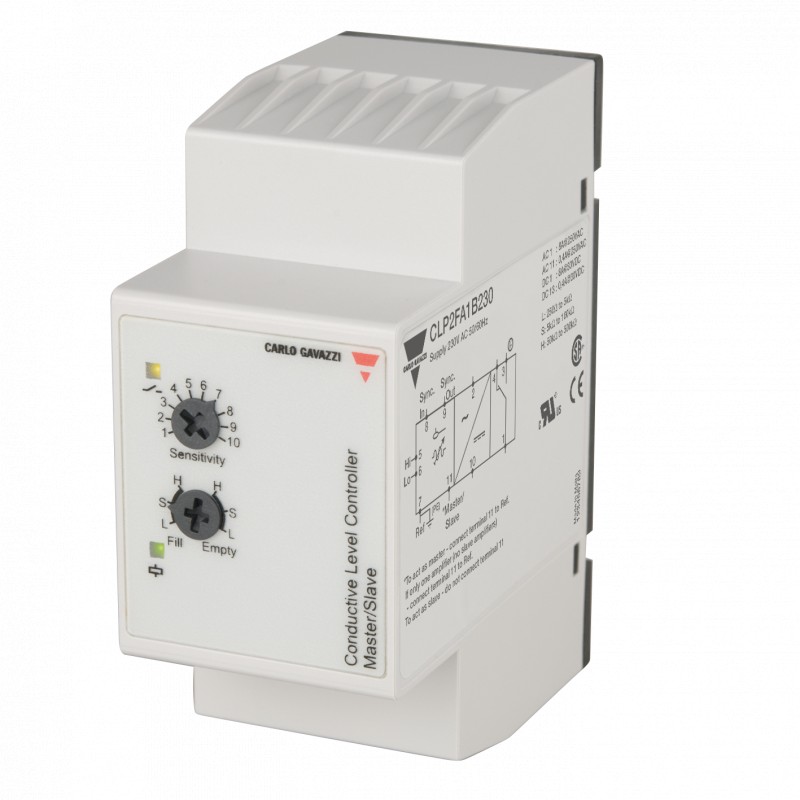

CLP2FA1B230 CARLO GAVAZZI Retangular enchimento BOX DETECÇÃO função ou esvaziamento conexão de saída SPDT Re..

Condutores De Sensores
2-ponto de Controlador de Nível, Cascata de Acoplamento
Tipo de CL com Potenciômetro
• Condutor controlador de nível de
• Ajuste de sensibilidade de funcionamento de resistência de
250Ω 500 KΩ
• Para enchimento ou esvaziamento de aplicações
• Baixa-tensão AC de eletrodos
• Fácil instalação com 11 pinos ficha circular
• Tensão nominal de operação:
24 VCA/CC, 115 VAC ou 230 VAC
• Saída 8A/250 VAC relé SPDT
• LED de indicação de: a Saída, Alimentação
• Possibilidade de ligação em série
Descrição Do Produto
Chave De Ordenação
CLP2FA1BM24
Nível controlrelay forcon - ductive líquidos, que pode controlar dois níveis de enchimento ou esvaziamento.
O relé possui uma gama de sensibilidade de 250Ω para 500kΩ correspondente a 4m sie-
Seleção Do Tipo De
mens para em voxels 2 μ siemens.
Se mais de twolevels são requiredmoresystemscan ser adicionado.
Tipo
Montagem em trilho DIN
Entradas De Função De Ajuste De Saídas
Relé de versões
Fonte de alimentação
Montagem de Ordenação não. Nº do pedido Nº do pedido
Alimentação: 24 VCA/DCSupply: 115 VACSupply: 230 VAC
11-p ficha circular CLP2FA1BM24 CLP2FA1B115CLP2FA1B230
Especificações
Tensão operacional nominal (UB)
O pino 2 e 10 230195 a 265 VAC, 45 a 65 Hz
11598 a 132 VCA, 45 a 65 Hz
Fornecimento de classe 2 2419.2 para 28.8 VAC/DC tensão de isolamento Nominal <2.0 kVAC (rms) de resistência a impuso Nominal
voltage4 kV (1.2/50 µs) (linha/neutro)
Potência de operação nominal
De alimentação de CA 5 VA AC/DC de alimentação 5 VA / 5 W
Atraso na operação (tV) < 300 mS
Saídas
Tensão de isolamento nominal 250 V (rms) (cont./elec.)
Classificação dos relés (AgCdO) µ (micro gap)
Cargas resistivas AC1 8 A / 250 VAC (2500 VA) DC1 1 A / 250 VCC (250 W)
ou 10 A / 25 VDC (250 W) Pequeno indut. LoadsAC15 0,4 A 250 VCA
DC13 0,4 A / 30 VDC vida Mecânica (típico)≥30 x 106 operações
@ 18'000 imp/h
Vida elétrica (típico) AC1 > 250'000 operações
Sonda de nível de tensão Max. 5 VAC sonda de Nível de corrente Máx. 2 mA Sensitivity250Ω para 500KΩ
As configurações de fábrica padrão
gama "S" 100KΩ
Intervalos de L (Baixa sensibilidade)250Ω para 5KΩ, CF* = 4.7 nF
Intervalos de S (sensibilidade Padrão) 5KΩ para 100KΩ, CF* = 2.2 nF Intervalos de H (Alta sensibilidade) 50KΩ para 500KΩ, CF* = 1.0 nF
Dielétrica, tensão>2.0 KVAC (rms) (contatos / eletrônicos)
Nominal de impulso atmosférico tensão. 4 kV (1.2/50 µS) (contactos /
eletrônica) (IEC 664)
Freqüência de operação (f)
Relé de output0.5 HZ
Tempo de resposta
OFF-ON (t)1 s
ON-OFF (toff')1 s
Meio ambiente
Categoria de sobretensão III (IEC 60664)
Grau de proteção IP 20 (IEC 60529, 60947-1) o grau de Poluição 2 (IEC 60664/60664A,
60947-1)
Temperatura
Operacional-20º a +50ºC (-4º a + 122º) Armazenamento-50º a +85ºC (-58º a +185ºF)
Material da carcaça Noryl PPO, a luz cinza
Peso
De alimentação de CA 200 g
AC/DC 125 g
Aprovações
UL cURus UL508
CSACSA-C22.2 Nº 247
CE markingYes
*CF = máxima Capacitância do Cabo
As especificações estão sujeitas a alterações sem aviso prévio (26.06.2014) 1
