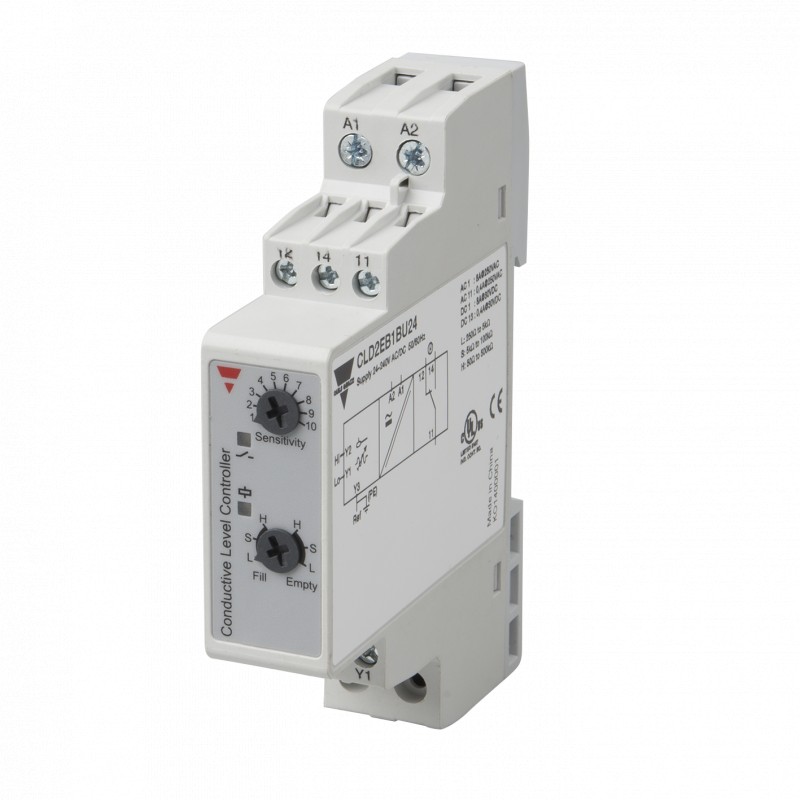

CLD2EB1BU24 CARLO GAVAZZI BOX 1-DIN DETECÇÃO FUNÇÃO enchimento ou esvaziamento CONEXÃO SPDT terminais de saí..

Condutores De Sensores
2-ponto de controlador de nível de
Tipo de CL com potenciômetro
• Condutor controlador de nível de
• Ajuste de sensibilidade de 250 Ω 500 KΩ
• Para enchimento ou esvaziamento de aplicações
• Baixa-tensão AC de eletrodos
• Fácil instalação em trilhos DIN
• Tensão nominal de operação:
24 a 240 VAC/DC
• Saída 1 x 8 A / 250 VCA relé SPDT
• LED de indicação de Saída e Alimentação
Descrição Do Produto
Chave De Ordenação
CLD2EB1BU24
µ-Processador baseado em controlador de nível para líquidos com uma ampla gama de sensibilidade (como esgoto, água, produtos químicos, água salgada, etc.).
Máx./min. controle de carga/ descarga. A sensibilidade é ajustável por meio de potenciômetro.
1 x 8 UM relé SPDT saída.
Condutores de nível
Trilho DIN
Nº de entradas
De carga/descarga
Básico com potenciômetro
1 saída a relé Relé SPDT fonte de Alimentação
Seleção Do Tipo De
MountingRelay nº do Pedido
Fonte: 24-240 VCA/CC
DIN-railSPDT CLD2EB1BU24
Especificações
Tensão operacional nominal (UB)
O pino 2 e 10, de 20 a 265 VAC/DC, 45 a 65 Hz
Tensão de isolamento nominal <2.0 kVAC (rms) de resistência a impuso Nominal
voltage4 kV (1.2/50 µs) (linha/neutro)
Potência de operação nominal
230 VAC/DC supply2 W
24 VAC/DC supply1 W Atraso na operação (tV) < 2 s Saídas
Tensão de isolamento nominal 250 V (rms) (cont./elec.)
Classificação dos relés (AgCdO) µ (micro gap)
Cargas resistivas AC1 8 A / 250 VAC (2500 VA) DC1 1 A / 250 VCC (250 W)
ou 10 A / 25 VDC (250 W) Pequeno indut. LoadsAC15 0,4 A / 250 VAC
DC13 0,4 A / 30 VDC vida Mecânica (típico)≥30 x 106 operações
@ 18'000 imp/h
Vida elétrica (típico) AC1 > 250'000 operações
Sonda de nível de tensão Max. 5 VAC sonda de Nível de corrente Máx. 2 mA Sensitivity250Ω para 500KΩ
As configurações de fábrica padrão
gama "S" 100KΩ
Intervalos de L (Baixa sensibilidade)250 Ω 5 KΩ, CF* = 4.7 nF Intervalos S (sensibilidade Padrão) 5 KΩ 100 KΩ, CF* = 2.2 nF Intervalos de H (Alta sensibilidade) 50 KΩ 500 KΩ, CF* = 1.0 nF
Dielétrica, tensão>2.0 KVAC (rms) (contatos / eletrônicos)
Nominal de impulso atmosférico tensão. 4 kV (1.2/50 µS) (contactos /
eletrônica) (IEC 664)
Freqüência de operação (f)
Relé de output1 Hz
Tempo de resposta
OFF-ON (t)1 s
ON-OFF (toff')1 s
Meio ambiente
Categoria de sobretensão III (IEC 60664)
Grau de proteção IP 20 (IEC 60529, 60947-1) o grau de Poluição 2 (IEC 60664/60664A,
60947-1)
Temperatura
Operacional-20º a +50ºC (-4º a + 122ºF) Armazenamento -40º a +85ºC (-40º a +185ºF)
Material da carcaça PA66, cinza claro
Peso
AC/DC 125 g
UL cULus UL508
CE markingYes
*CF = máxima Capacitância do Cabo
As especificações estão sujeitas a alterações sem aviso prévio (30.07.2014) 1
