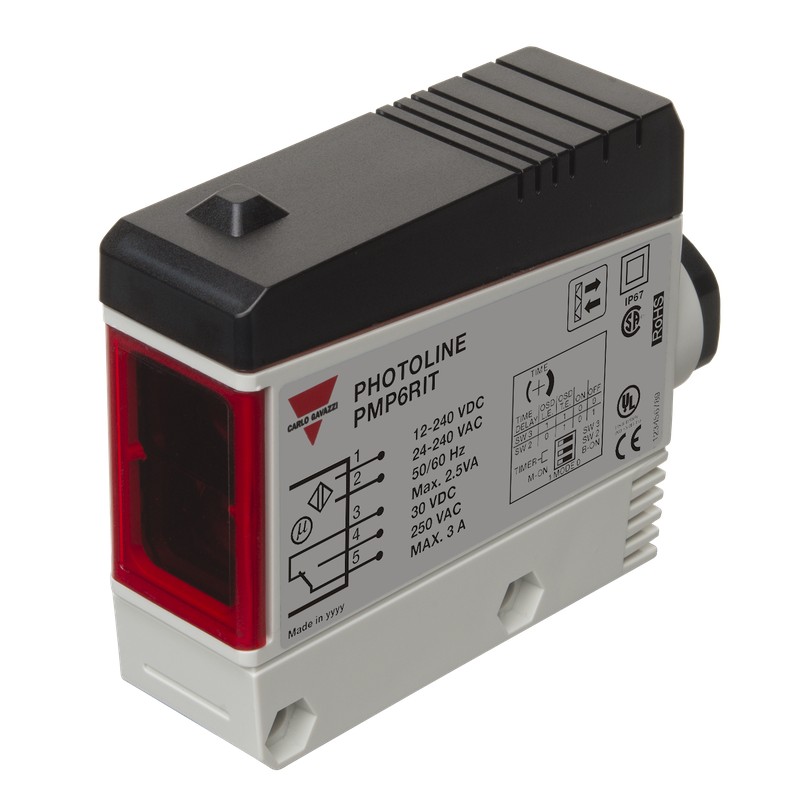

PMP6RIT CARLO GAVAZZI Reflexão no espelho SYSTEM parâmetros selecionado, polarizada caixa retangular SCOPE 6..

Photoelectrics
Retro-reflexivo, Polarizado, Saída de Relé
Tipo PMP
• Alcance: 6 m
• Modulada, a luz visível, polarizado
• Fazer ou quebrar função de comutação (selecionável)
• LED de indicação para o alvo detectado
• Multi-tensão de alimentação:
12 a 240 VCC e
24 a 240 VAC, 50/60 Hz
• 25 x 65 x 81 mm reforçado PC/ABS - habitação, IP 67
• Opções do temporizador (ajustável)
• NENHUM e de NC saída
Descrição Do Produto
Chave De Ordenação
PMP 6 R G T
Retro-reflexivo fotoelétrico interruptor com luz polarizada. Alcance de até 6 m. Fixo sensibilidade. Imune a luz ambiente. A função de saída do interruptor de selecção de tabela.Proteção degreeIP
67.Screwterminalconnec-
ção. 25 x 65 x 81 mm carcaça de plástico. PG 13,5 ou 1/2" NPT prensa-cabo. Opções do Timer: Atraso onoperate,delayon lançamento, oneshot(acionado na esquerda ou à direita da borda).
Digite O Intervalo De Saída
Prensa-cabos tipo
Função Timer
Seleção Do Tipo De
HousingRangeOrdering não. W x H x D(Sn) com temporizador
25 x 65 x 81
PG 13.5 cabo gland6 m PMP 6R GT
1/2" NPT cabo gland6 m PMP-6R
Especificações
De operação nominal dist. (Sn)PMP6..6 m
(0 a 5.000 lux) com refletor tipo ER 4, ref. alvo
Zona cega≤ 0,15 m
Operacional nominal volts. (UB)10,8 a 264 v dc AC: 45 a 65 Hz 21.6 a 264 VAC
Potência de operação nominal
(relé)≤ 2 W (2,5 VA)
Saída
Classificação de contato (AgCdO) µ (micro gap) Resistivo loadsAC 13-A/250 VAC
DC 13 A/30 VDC Pequenas cargas indutivas CA 152 A/250 VAC
DC 133 A/30 VDC vida Mecânica (típico)≥ 40 x 106 operações vida Elétrica (típico) ≥ 5 x 105 operações
em 220 VCA - 3, UMA carga resistiva: 360 impulsos/h
Dielétrica tensão de 2.000 VAC (rms) (cont./de alimentação)
SensitivityFixed
Fonte de luz de GaAlAs, DIODO emissor de luz, 660 nm tipo de Luz Visível, com modulação Óptica ângulo de±2°
Ponto de luz size280 mm a 4 m
Operacional frequency20 Hz
Tempo de resposta
OFF-ON (t)≤ 20 ms
ON-OFF (toff') ≤ 30 ms
O poder do atraso (tv)≤ 300 ms (typ. 100 ms)
Saída functionSwitch selecionável, fazer ou quebrar de comutação
Indicação
Alvo detectado LED, amarelo
Opcional de temporizador
Atraso na operar 0,1 a 7 s ± 2 s Atraso no release0.De 1 a 7 s ± 2 s Um tiro de 0,1 a 7 s ± 2 s
Meio ambiente
Sobretensão categoryIII (IEC 60664/60664A
60947-1)
Poluição degree3 (IEC 60664/60664A
60947-1)
Grau de protectionIP 67 (IEC 60529 60947-1)
Temperatura
Operacional-25° a +55°C (-13° a +131°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
As especificações estão sujeitas a alterações sem aviso prévio (22.01.2015) 1
