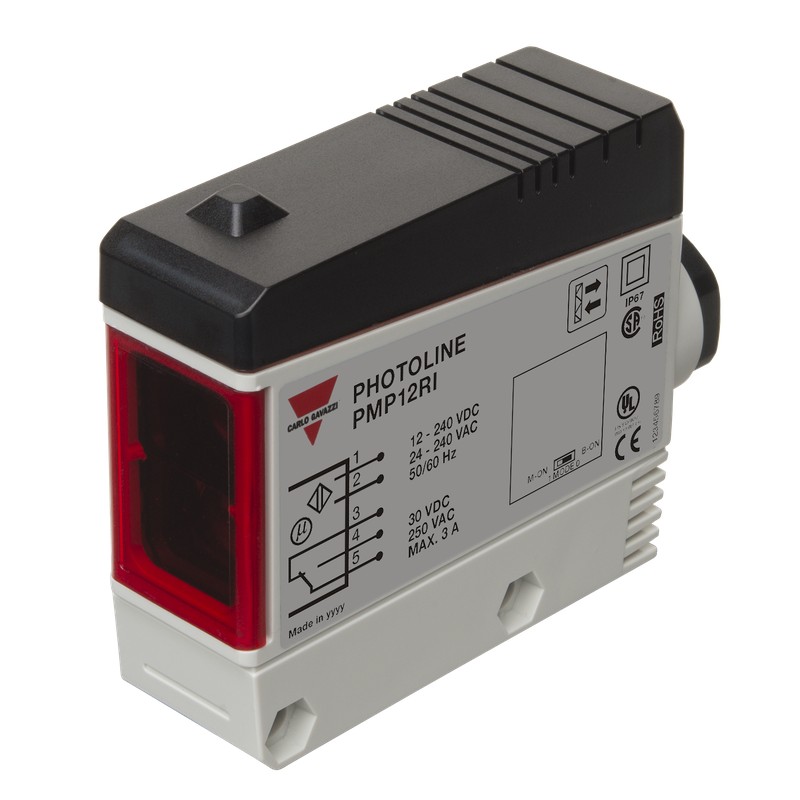

PMP12RI CARLO GAVAZZI Reflexão no espelho SYSTEM parâmetros selecionado, polarizada caixa retangular SCOPE 6..

Photoelectrics
Retro-reflexivo, Polarizado, Saída de Relé
Tipo PMP12..
• Alcance: 12 m
• Modulada, a luz visível, polarizado
• Fazer ou quebrar função de comutação (selecionável)
• LED de indicação para o alvo detectado
• Multi-tensão de alimentação:
12 a 240 VCC e
24 a 240 VAC, 50/60 Hz
• 25 x 65 x 81 mm reforçado PC/ABS - habitação, IP 67
• NENHUM e de NC saída
• Alta imunidade EMC
• UL, CSA e CE
Descrição Do Produto
Chave De Ordenação
PMP12RG
ThePMP12.. é uma potência total polarizada retro refletivo sensor. O sensor é projetado para atender o hash requisitos inindustrialenvironments. Withasensingdistanceat
12 m o sensor é útil em
aplicações onde a poeira e as condições climáticas irão influenciar na distância de detecção. O sensor é feito em um forte reforçado com fibra de vidro PC/ABS habitação com dois prensa-cabos para conexão fácil.
Tipo de família
Tipo
Distância de detecção (m) relé de Saída
Prensa-cabos tipo
Seleção Do Tipo De
HousingRangeOrdering não. W x H x D(Sn) sem temporizador
25 x 65 x 81
PG 13.5 cabo gland12 m PMP 12 RG
1/2" NPT cabo gland12 m PMP 12 RI
Especificações
De operação nominal dist. (Sn)12 m
(0 a 5.000 lux) com refletor tipo ER 4, ref. alvo
Zona cega≤ 0,15 m SensitivityFixed desvio de Temperatura ≤ 0.4 %/°C Diferencial de viagem (H)
Histerese de 3 a 20%
Operacional nominal volts. (UB) 10,8 a 264 VDC
21.6 a 264 VAC, 45 a 65 Hz
Potência de operação nominal
(relé)≤ 2 W (2,5 VA)
Saída
Classificação de contato (AgCdO) µ (micro gap) Resistivo loadsAC 13-A/250 VAC
DC 13 A/30 VDC Pequenas cargas indutivas CA 152 A/250 VAC
DC 133 A/30 VDC vida Mecânica (típico)≥ 40 x 106 operações vida Elétrica (típico) ≥ 5 x 105 operações
em 220 VCA - 3, UMA carga resistiva: 360 impulsos/h
Dielétrica tensão de 2.000 VAC (rms) (cont./de alimentação)
Fonte de luz de GaAlAs, DIODO emissor de luz, 660 nm
Tipo de luz Visível, modulada
Óptica ângulo de± 1,5°
Ponto de luz size280 mm a 4 m Ambiente lightMax. 5'000 lux Operacional frequency20 Hz tempo de Resposta
OFF-ON (t)≤ 20 ms
ON-OFF (toff') ≤ 30 ms
O poder do atraso (tv)≤ 300 ms (typ. 100 ms)
Saída functionSwitch selecionável, fazer ou quebrar de comutação
Indicação
Alvo detectado LED, amarelo
Meio ambiente
Sobretensão categoryIII (IEC 60664/60664A
60947-1)
Poluição degree3 (IEC 60664/60664A
60947-1)
Grau de protectionIP 67 (IEC 60529 60947-1)
Temperatura
Operacional-25° a +55°C (-13° a +131°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
Vibration10 150 Hz, 0,5 mm/7,5 g
(IEC 60068-2-6)
Choque 2 x 1 m e 100 x 0,5 m
(IEC 60068-2-32)
Nominal de isolamento voltage250 VAC (rms)
As especificações estão sujeitas a alterações sem aviso prévio (19.01.2015) 1
