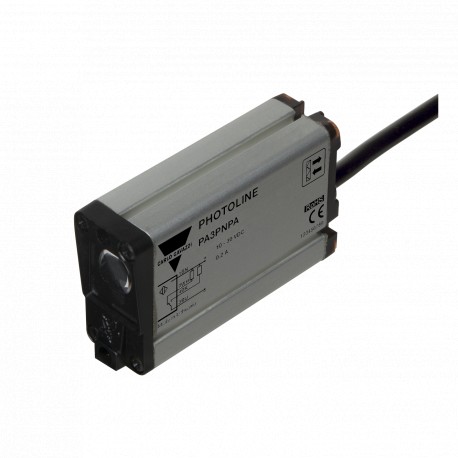

PA3PNPA CARLO GAVAZZI Reflexão no espelho SYSTEM parâmetros selecionado, polarizada rectangular caixa de esc..
PA3PNPA
CARLO GAVAZZI
Reflexão no espelho SYSTEM parâmetros selecionado, polarizada rectangular caixa de escopo 1 ... 5 m CONEXÃO cabo de saída de material metálico Outros NPN CC SCOPE 3 m BOX 36 x 18 x 63 mm Material Alumínio
Reflexão fotocelular no espelho, polarizada
Sensor fotoelétrico retrorreflexivo polarizado, faixa de 3000mm, luz modulada polarizada vermelha 660nm, fonte de alimentação 10-40VDC, NPN, NW & Saída NC, Comutação Clara e Escura, Cabo de 2m
Sensores > Sensor fotoelétrico reflexiva
Sensors > Photoelectric Sensors
Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Best sellers
▲Mais informação
▲Photoelectrics
Retro-reflexivo, Polarizado
Tipo PA3P
• Alcance: 3 m
• Polarizada modulada, a luz vermelha visível
• Sensibilidade ajustável
• Tensão nominal de operação: 10 a 30 VDC
• Saída: 200 mA, NPN ou PNP
• Fazer e quebra de comutação funct., com indicação de LED
• Proteção: inversão de polaridade, curto-circuito, sobrecarga
• Freqüência de operação: 1 kHz
• Alta imunidade à luz ambiente
• 18 x 36 x 63 mm carcaça de metal, IP 67
• Sistema de montagem rápida
Descrição Do Produto
Chave De Ordenação
PA3P PNA-1
Polarizada, retro-reflexivo interruptor fotoelétrico. Faixa de 3 m. Detecção confiável através de narrowbeam. Quickmount - ing em 4 posições, com in-
ed trilho de montagem. Resistente carcaça de metal.IP67.2mPVC cabo de conexão ou padrão plug M12.
Tipo de Função de Saída do tipo
Tipo de ligação
Seleção Do Tipo De
Habitação nº do Pedido Nº do pedido Nº do pedido Nº do pedido W x H x D NPN/cabo NPN/PNP (plug/cabo PNP/plug
RatedMake e quebrar swit.Fazer e quebrar swit.Fazer e quebrar swit.Fazer e quebrar swit. funcionamento
dist. (Sn)
18 x 36 x 63PA 3P NPAPA 3P PNA-1 PA 3P PPA PA 3P PPA-1
3 m
Nota: os Plugs e refletores de ser encomendado separadamente.
Especificações
De operação nominal dist. (Sn)3 m, com o refletor tipo ER 22, ref. alvo
Temperatura drift0.4%/K
Operacional nominal volts. (UB)de 10 a 40 VCC (ripple incl.)
Ondulação (Urpp) 10%
Corrente de saída
Contínuo (Ie) £ 200 mA de Curto prazo (I) 200 mA,
Max. capacidade de carga de 100 nF
Sem carga de alimentação de corrente (Io) £ 40 mA
FORA do estado atual (Ir)Máx. 100 mA
Queda de tensão(Ud) de £ 2,5 VDC
ProtectionReverse polaridade, sobrecarga, curto-circuito, transientes
Tensão transitória de£ 1 kV/0.5 J
SensitivityAdjustable, de 20 voltas pote
Luz sourceGaAlAs DIODO emissor de 660 nm
Tipo de luz vermelha visível polarizada, modulada, sincronizado
Óptica ângulo de ±1°
Ponto de luz de tamanho 65 mm, a 2m
A luz ambiente Máx. 10.000 lux
Freqüência de operação (f) 1000 Hz,claro/escuro proporção de 1:2
Tempo de resposta
OFF-ON (t) £ 660 ms
ON-OFF (toff')£ 330 ms
O poder do atraso (tv)Typ. 100 ms
Indicação
Saída ONLED, amarelo
Meio ambiente
Categoria de sobretensão III(IEC 60664/60664A
60947-1)
Grau de poluição 3 (IEC 60664/60664A
60947-1)
Grau de proteção IP 67 (IEC 60529 60947-1)
Temperatura
De operação-20° c a +60°C (-4° a 140°F) Armazenamento: -30° c a + 70°C (-22° F a 158°F)
As especificações estão sujeitas a alterações sem aviso prévio (02.11.2011) 1
| Característica | Valor |
|---|---|
| Pré-aviso de falha (EF004129) | Não |
| Com função de tempo (EF003582) | Não |
| Distância de comutação estipulada (EF008289) | 3000 mm |
| Distância de ligação máx. (EF007367) | 3000 mm |
| Corrente de saída max. (EF001315) | 200 mA |
| Refletor incluído (EF007448) | Não |
| Saída analógica 0 V ... 10 V (EF006807) | Não |
| Saída analógica 0 mA ... 20 mA (EF006808) | Não |
| Saída analógica 4 mA ... 20 mA (EF006810) | Não |
| Saída analógica -10 V ... +10 V (EF006809) | Não |
| Com outra saída analógica (EF007485) | Não |
| Procedimento de configuração (EF003994) | Ajuste manual |
| Com interface de comunicação analógica (EF007305) | Não |
| Com interface de comunicação AS-Interface (EF007306) | Não |
| Com interface de comunicação CANOpen (EF007307) | Não |
| Com interface de comunicação DeviceNet (EF007308) | Não |
| Com interface de comunicação Ethernet (EF007309) | Não |
| Com interface de comunicação INTERBUS (EF007310) | Não |
| Com interface de comunicação PROFIBUS (EF007311) | Não |
| Com interface de comunicação RS-232 (EF007312) | Não |
| Com interface de comunicação RS-422 (EF007313) | Não |
| Com interface de comunicação RS-485 (EF007314) | Não |
| Com interface de comunicação SSD (EF007315) | Não |
| Com interface de comunicação SSI (EF007316) | Não |
| Número de saídas semicondutoras com função de sinalização (EF003945) | 2 |
| Número de saídas energizadas por contato com função de sinalização (EF003946) | 0 |
| Número de saídas semicondutoras protegidas (EF003951) | 2 |
| Número de saídas energizadas por contato protegido (EF003952) | 0 |
| Tipo de interface para comunicação de segurança (EF003956) | Outro |
| Acabamento da conexão elétrica (EF003961) | Cabo |
| Tipo de saída de comutação (EF003962) | NPN |
| Tipo de função de comutação (EF003963) | Ambivalente |
| Classe de proteção de operação (EF003982) | Classe de segurança 0 |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Tipo de construção do invólucro (EF004008) | Cilíndrico, roscado |
| Sensor de largura (EF007094) | 18 mm |
| Sensor de diâmetro (EF007111) | 0 mm |
| Altura do sensor (EF007283) | 36 mm |
| Comprimento do sensor (EF007334) | 63.3 mm |
| Modo de deteção (EF007503) | Comutação claro/escuro |
| Material da superfície ótica (EF004134) | Plástico |
| Material da caixa protetora (EF001596) | Metal |
| Corrente de saída max. na saída protegida (EF004035) | 200 mA |
| Distância min. refletor (EF004046) | 0 mm |
| Temperatura ambiente (EF002386) | -20 °C |
| Tempo de reação (EF004094) | 0.33 ms |
| Intervalo de transmissão do campo de segurança (EF004098) | 0 m |
| Frequência de comutação (EF003587) | 1000 Hz |
| Tipo de segurança de acordo com IEC 61496-1 (EF004105) | 1 |
| Tensão de comutação do OSSD no estado "alto" (EF004102) | 40 V |
| Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) | 0 V |
| Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) | 0 V |
| Tensão de alimentação de corrente nominal DC (EF003980) | 10 V |
| Tipo de tensão (EF000187) | DC |
| Com função de monitoramento dispositivos de comutação a jusante (EF004052) | Não |
| Classe de proteção a laser (EF004027) | Nenhum |
| Comprimento de onda do sensor (EF004132) | 660 nm |
| Tipo de luz (EF004029) | Luz vermelha polarizada |
| Ponto de luz (EF004030) | 3300 mm² |
| Com bloqueio de reinicialização (EF004054) | Não |
| Adequado para funções de segurança (EF001597) | Não |
| Grau de proteção (IP) (EF005474) | IP67 |
| Grau de proteção (NEMA) (EF011959) | 1 |
