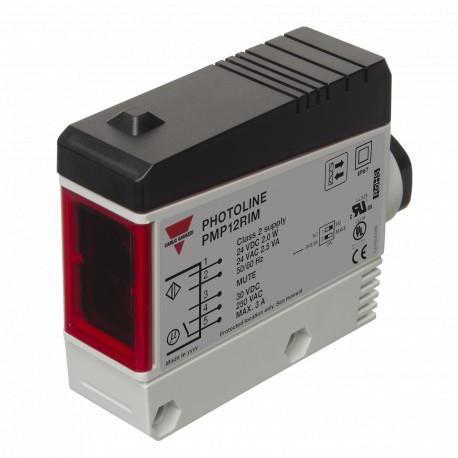

PMP12RIM CARLO GAVAZZI Reflexão no espelho parâmetros do sistema selecionado, polarizada caixa retangular SC..

Photoelectrics
Retro-reflexivo, Industriais Porta de acesso ao Mercado
Tipo PMP12.M, Polarizada, Relé De Saída, De Entrada Mute
• Alcance: 12 m
• Modulada, a luz visível, polarizado
• Fazer ou quebrar função de comutação (selecionável)
• Fazer ou quebrar função Mute (selecionável)
• LED de indicação para o alvo detectado
• Multi-tensão de alimentação:
24 VDC e 24 VAC, 50/60 Hz
• 25 x 65 x 81 mm reforçado PC/ABS - habitação, IP 67
• NENHUM e de NC saída
• Alta imunidade EMC
• CE, UL325 e UL508 aprovado
Descrição Do Produto
Chave De Ordenação
PMP12RGM
ThePMP12..isapower - completo polarizada retro refletir - ive sensor. O sensor é projetado para atender o hash de requisitos em ambientes industriais. Com uma distância de detecção a 12 m do sensor é útil em applicationswhere poeira e as condições climáticas irão influenciar na detecção de
distância. O sensor é feito inastrongglass reforçada PC/ABS habitação com dois prensa-cabos para conexão fácil.
Mudo de Entrada no transmitterthe sensor de satisfazer Europeu e Norte - Americano regulamentos para portas Industriais
Tipo de família
Tipo
Distância de detecção (m) relé de Saída
Prensa-cabos tipo
Mudo de entrada
Seleção Do Tipo De
HousingRangeOrdering não. W x H x D(Sn) sem temporizador
25 x 65 x 81
PG 13.5 cabo gland12 m PMP 12 MCR
1/2" NPT cabo gland12 m PMP 12 RIM
Especificações
De operação nominal dist. (Sn)12 m
(0 a 5.000 lux) com refletor tipo ER 4, ref. alvo
Zona cega≤ 0,15 m SensitivityFixed desvio de Temperatura ≤ 0.4 %/°C Diferencial de viagem (H)
Histerese de 3 a 20%
Operacional nominal volts. (UB) 24 VCC ± 20% AC: 45 a 65 Hz24 VAC ± 20%
Potência de operação nominal
(relé)≤ 1 W DE (1,2 VA)
Saída
Classificação de contato (AgCdO) µ (micro gap) Resistivo loadsAC 13-A/250 VAC
DC 13 A/30 VDC Pequenas cargas indutivas CA 152 A/250 VAC
DC 133 A/30 VDC vida Mecânica (típico)≥ 40 x 106 operações vida Elétrica (típico) ≥ 5 x 105 operações
em 220 VCA - 3, UMA carga resistiva: 360 impulsos/h
Dielétrica tensão de 2.000 VAC (rms) (cont./de alimentação)
Fonte de luz de GaAlAs, DIODO emissor de luz, 660 nm tipo de Luz Visível, com modulação Óptica ângulo de± 1,5°
Ponto de luz size280 mm a 4 m
Ambiente lightMax. 5'000 lux
Operacional frequency20 Hz
Tempo de resposta (objecto)
OFF-ON (t)≤ 20 ms
ON-OFF (toff') ≤ 30 ms
O poder do atraso (tv) ≤ 300 ms (typ. 100 ms)
Saída functionSwitch selecionável, fazer ou quebrar de comutação
Função Mute selecionável Fazer em≥ 4 VDC/VAC tempo de Resposta de saída off < 20 ms
Fazer logoff< 2 VDC/VAC tempo de Resposta de saída em< 45 ms
Quebrar em< 2 VDC/VAC tempo de Resposta de saída off < 45 ms
Se romper≥ 4 VDC/VAC tempo de Resposta de saída< 20 ms
As especificações estão sujeitas a alterações sem aviso prévio (06.01.2015) 1
