Photoelectrics
Retro-reflexivo, Polarizado, Saída de Relé

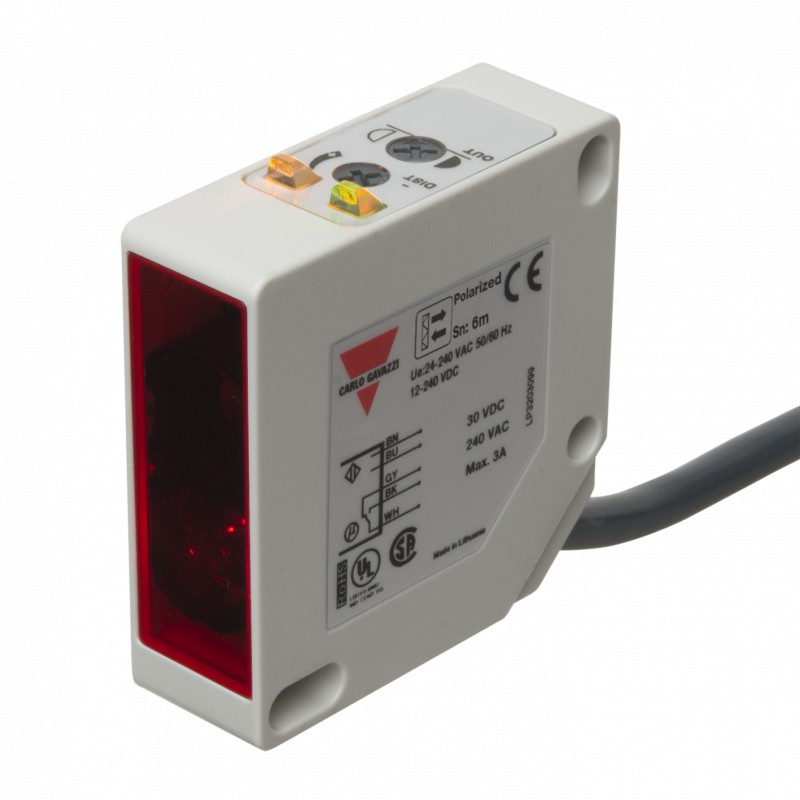

Tipo PC50CNP06RP
• Alcance: 6 m
• Sensibilidade ajustável
• Modulada, a luz vermelha visível, polarizado
• Alta imunidade a superfícies brilhantes
• Tensão de alimentação:
12 a 240 VCC e 24 a 240 VAC, 50/60 Hz
• Saída: Relé 3, 30 VCC, 250 VAC
• Fazer ou quebrar função de comutação
• LED de indicação de saída, a estabilidade do sinal e de alimentação EM
• Alto grau de EMC
Descrição Do Produto
Chave De Ordenação
PC50CNP06RP
O PC50CNP. é um propósito geral polarizada retro-reflexivo sensor em um compacto quadrado de 17 x 50 x 50 mm reforçado PC/ABS-habitação. É útil em aplicações onde basicsensorsprovideade-
quate de detecção de desempenho. A longa faixa de detecção em additionto ajuste de sensibilidade dá muito flexível do sensor. A luz e as trevas operação é selecionável por chave.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Seleção Do Tipo De
HousingRangeOrdering não.
W x H x D(Sn) Fazer e quebra de comutação
17 x 50 x 50 mm6 m PC 50 CNP 06 RP Nota: os Refletores de ser encomendado separadamente
Especificações
Avaliado distância de operação (Sn)de Até 6 m
com o refletor tipo ER 4, ref. alvo
Zona cega Max. 20 cm
Sensibilidade Reascbel por volta única. pote.
O desvio de temperatura ≤ 0.5%/°C
Histerese (H)
Diferencial travel3-20%
Operacional nominal volts. (UB )12-240 VDC
24-240 VCA, 50 a 60 Hz
Potência de operação nominal ≤ 2,5 VA (relé)
Saída
Classificação de contato
Cargas resistivas CA 1 3 A/250 VCA
DC 1 3 A/30 VDC (>10 mA/5 VDC) vida Mecânica (típico)≥ 15 x 106 operações vida Elétrica (típico) ≥ 1 x 105 operações
em 3 A/240 VCA
ProtectionReverse polaridade, transientes
Fonte de luz de GaAlAs, DIODO emissor de luz, 660 nm tipo de Luz vermelha Visível, modulada de Detecção de ângulo de± 2° a 1/2 da faixa de luz Ambiente Máx. 10 000 lux
Operacional frequency20 Hz
Tempo de resposta
OFF-ON (t)≤ 25 ms
ON-OFF (toff') ≤ 25 ms
O poder do atraso (tv)≤ 300 ms
Saída functionLight ou escuro operação é selecionável por chave
Indicação de função
Saída EM LED, amarelo
Alimentação ligada, sinal de stabilityLED, verde
Meio ambiente
Sobretensão categoryII (IEC 60664/60664A60947-1) Poluição degree3 (IEC 60664/60664A60947-1) Grau de protectionIP 67 (IEC 60529 60947-1)
Temperatura
De operação-20° c a +60°C (-4° f a +140°F)
Armazenamento -25° a +70°C (-13° f a +158°F)
Vibration10 150 Hz, 0,5 mm/7,5 g
(IEC 60068-2-6)
Choque 2 x 1 m e 100 x 0,5 m
(IEC 60068-2-32)
As especificações estão sujeitas a alterações sem aviso prévio (16.08.2013)1
