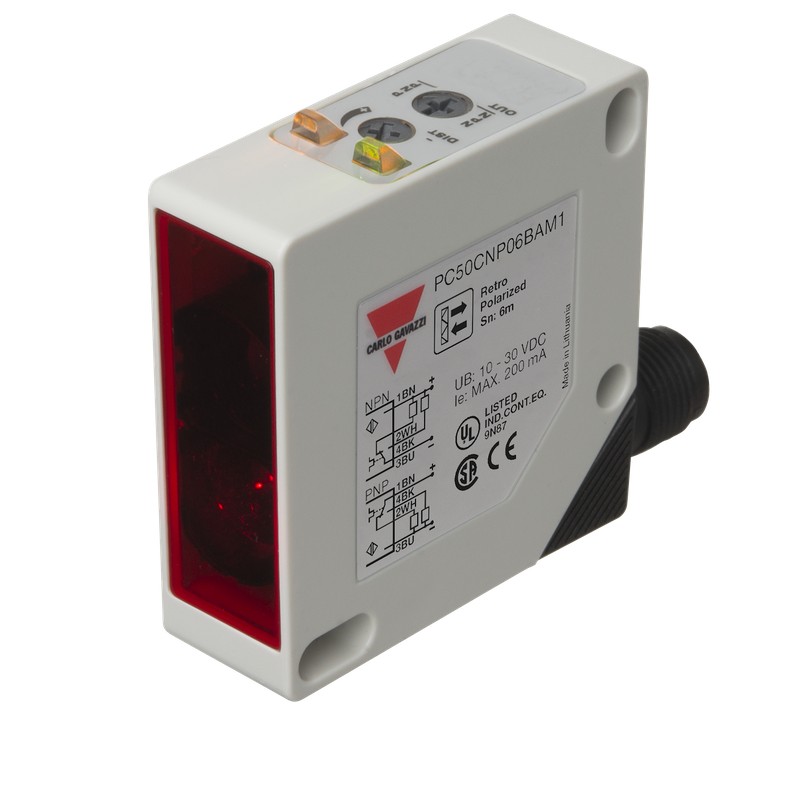

PC50CNP06BAM1 CARLO GAVAZZI Reflexão no espelho SYSTEM parâmetros selecionado, polarizada caixa retangular S..

Photoelectrics
Retro-reflexivo, Polarizada, o Transistor de Saída
Tipo PC50CNP06BA
• Alcance: 6 m
• Sensibilidade ajustável
• Modulada, a luz vermelha visível, polarizado
• Tensão de alimentação: 10 a 30 VDC
• Saída: 200 mA, NPN ou PNP
• Criar e quebrar função de comutação selecionável
• LED de indicação de saída, a estabilidade do sinal e de alimentação NA
• Proteção: inversão de polaridade, curto-circuito, transientes
• O cabo e o plugue de versões
• Alto grau de EMC
Descrição Do Produto
Chave De Ordenação
PC50CNP06BAM1
O PC50CNP. é uma família de propósito geral polarizada retro-reflexivo sensores em um compacto quadrado de 17 x 50 x 50 mm reforçado PC/ABS-habitação. Eles são úteis em aplicações onde sensores básicos provideadequatesensing
desempenho. A longa faixa de detecção em conjunto com o ajuste de sensibilidade dá muito flexível do sensor. A DC tipos arewithatransistoroutput e o configurationis totalmente programável(NPN, PNP, NENHUM e de NC).
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Tipo de ligação
Seleção Do Tipo De
HousingRangeOrdering não.Nº do pedido
W x H x DSn NPN E PNP cabo NPN E PNP (plug
Fazer e quebrar switchingMake e intervalo de comutação
17 x 50 x 50 mm6 m PC 50 CNP 06 BA PC 50 CNP 06 BAM1
Nota: Refletor de ser encomendado separadamente
Especificações
Avaliado distância de operação (Sn) de Até 6 m
com o refletor tipo ER 4, ref. alvo
Zona cega Max. 20 cm
Sensibilidade Ajustável único-rodar o potenciómetro
Histerese (H)
Diferencial travel3 - 20%
O desvio de temperatura ≤ 0.5%/°C
Operacional nominal volts. (UB) de 10 a 30 VDC (ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie) ≤ 200 mA de Curto prazo (I)≤ 200 mA,
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 40 mA
Mínimo operacional atual (Im)de 0,5 mA
FORA do estado atual (Ir ) Máx. 100 µA
Queda de tensão (Ud)≤ 2,5 VCC @ 200 mA
Proteção contra Curto-circuito, inversão de polaridade, transientes
Fonte de luz de GaAlAs, DIODO emissor de luz, 660 nm, Luz typevisible vermelho, modulada de Detecção de ângulo de ± 2° a 1/2 da gama Ambiente lightMax. 5'000 lux
Operacional frequency500 Hz
Tempo de resposta
OFF-ON (t)≤ 1 ms
ON-OFF (toff')≤ 1 ms
O poder do atraso (tv)≤ 300 ms
Função de saída
NPN e PNPSwitch selecionável
Função complementar Fazer e de ruptura (N + NC)
Indicação de função
Saída EM LED, amarelo
A estabilidade do sinal e de alimentação LED, verde
Meio ambiente
Instalação categoryII (IEC 60664/60664A
60947-1)
Poluição degree3 (IEC 60664/60664A
60947-1)
Grau de protectionIP 67 (IEC 60529 60947-1)
Temperatura
De operação de -20° a +60°C (-4° f a +140°F) Armazenamento-25° a +80°C (-13° f a +176°F)
As especificações estão sujeitas a alterações sem aviso prévio (28.02.2006)1
