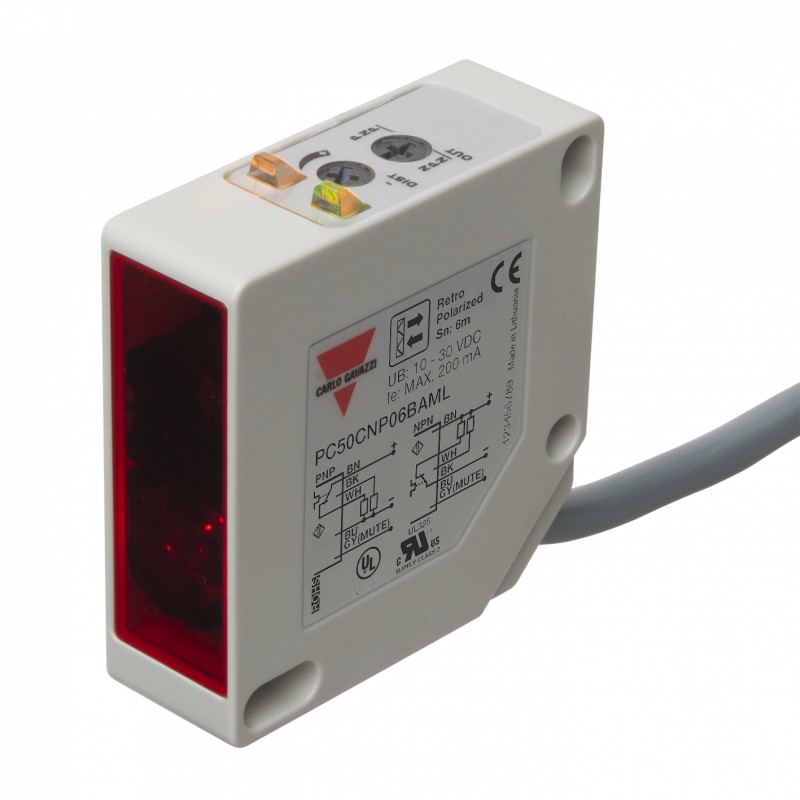

PC50CNP06BAML CARLO GAVAZZI Reflexão no espelho parâmetros do sistema selecionado, polarizada caixa retangul..

Photoelectrics
Retro-reflexivo, Polarizada, o Transistor de Saída
Tipo PC50CNP06BAM.
• Alcance: 6 m
• Sensibilidade ajustável
• Modulada, a luz vermelha visível, polarizado
• Tensão de alimentação: 10 a 30 VDC
• Saída: 200 mA, NPN ou PNP
• Criar e quebrar função de comutação selecionável
• LED de indicação de saída, a estabilidade do sinal e de alimentação NA
• Proteção: inversão de polaridade, curto-circuito, transientes
• O cabo e o plugue de versões
• Alto grau de EMC
• Mudo de entrada
Descrição Do Produto
Chave De Ordenação
PC50CNP06BAM1MH
O PC50CNP. é uma família de propósito geral polarizada retro-reflexivo sensores em um compacto quadrado de 17 x 50 x 50 mm reforçado PC/ABS-habitação. Eles são úteis em aplicações onde sensores básicos provideadequatesensing
desempenho. A longa faixa de detecção em conjunto com o ajuste de sensibilidade dá muito flexível do sensor. A DC tipos arewithatransistoroutput e o configurationis totalmente programável(NPN, PNP, NENHUM e de NC).
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão Mute entrada
Mudo ativo em nível de
Seleção Do Tipo De
HousingRange MuteOrdering não.Nº do pedido
W x H x DSn NPN E PNP cabo NPN E PNP (plug
Fazer e quebrar switchingMake e intervalo de comutação
17 x 50 x 50 mm6 mHighPC 50 CNP 06 BAMH PC 50 CNP 06 BAM1MH
17 x 50 x 50 mm6 mLow PC 50 CNP 06 BAMLPC 50 CNP 06 BAM1ML
Nota: Refletor de ser encomendado separadamente
Especificações
Avaliado distância de operação (Sn) de Até 6 m
com o refletor tipo ER 4, ref. alvo
Zona cega Max. 20 cm
Sensibilidade Ajustável único-rodar o potenciómetro
Histerese (H)
Diferencial travel3 - 20%
O desvio de temperatura ≤ 0.5%/°C
Operacional nominal volts. (UB) de 10 a 30 VDC (ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie) ≤ 200 mA de Curto prazo (I)≤ 200 mA,
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 40 mA
Mínimo operacional atual (Im)de 0,5 mA
FORA do estado atual (Ir ) Máx. 100 µA
Queda de tensão (Ud)≤ 2,5 VCC @ 200 mA
Entrada de teste
Impedância de 10k?
Tensão
Alta actividade > de 8,5 VDC Ativo baixo< 3 VDC
Teste de tempo de resposta de entrada
ON-OFF (t1) ≤ 200 ms
ON-OFF (t2) ≤ 200 ms
Proteção contra Curto-circuito, inversão de polaridade, transientes
Fonte de luz de GaAlAs, DIODO emissor de luz, 660 nm, Luz typevisible vermelho, modulada de Detecção de ângulo de ± 2° a 1/2 da gama Ambiente lightMax. 5'000 lux
Operacional frequency500 Hz
Tempo de resposta
OFF-ON (t)≤ 1 ms
ON-OFF (toff')≤ 1 ms
O poder do atraso (tv)≤ 300 ms
Função de saída
NPN e PNPSwitch selecionável
Função complementar Fazer e de ruptura (N + NC)
As especificações estão sujeitas a alterações sem aviso prévio (05.05.2006)1
