Photoelectrics
Retro-reflexivo

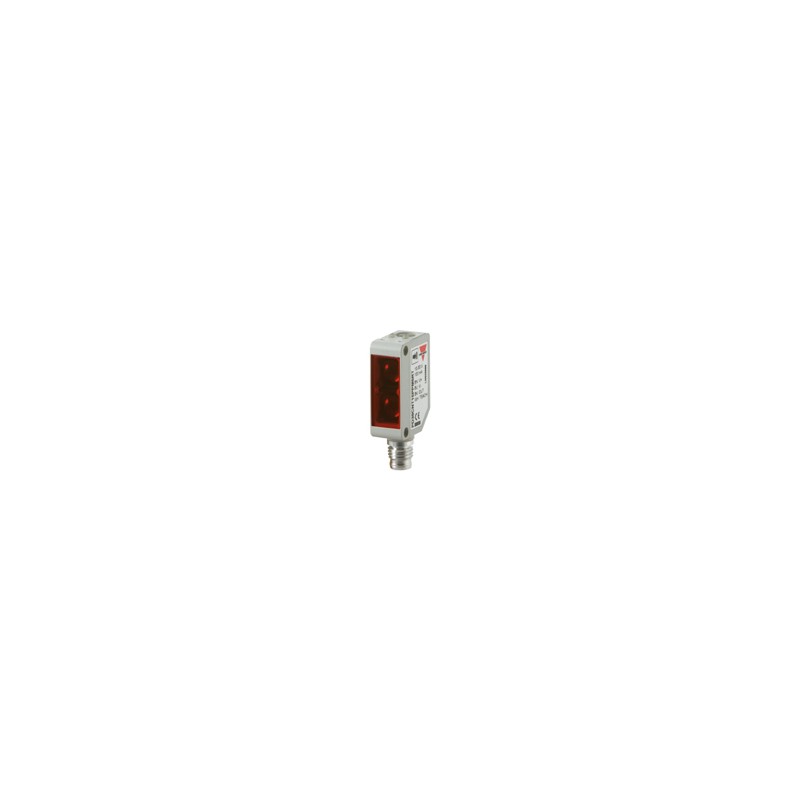

Tipo PD30CNR06....RT
• Miniatura de alcance do sensor
• Alcance: 6 m, com refletor
• Ajuste de sensibilidade por Ensinar programação
• Modulada, a luz infravermelha 880 nm
• Tensão de alimentação: 10 a 30 VDC
• Saída: 100 mA, NPN ou PNP preset
• Fazer e quebra de comutação de função programável
• LED de indicação de saída, a estabilidade e o poder SOBRE
• Proteção: inversão de polaridade, curto-circuito e transientes
• O cabo e o plugue de versões
• Excelente desempenho de EMC
• Instrução remota recursos
Descrição Do Produto
Chave De Ordenação
PD30CNR06PPM5RT
ThePD30CNR06sensor familycomesin um compacto
10 x 30 x 20 mm reforçado
PMMA/ABS habitação.
Thesensorsareusefulin aplicações wherehigh - precisão de detecção, bem como o tamanho pequeno é necessária. Compacthousingandhigh LED de potência para um desempenho excelente-proporção de tamanho.
O Teach-In função para adjustmentof a sensibilidade faz com que os sensores altamente flexível. O tipo de saída é ajustada de fábrica (NPN ou PNP), e a saída de comutação função é programável (no ou NC).
Um remoto ensinar recurso permite que o sensor para ser definido a partir e.g. um PLC.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída tipo de Conexão Remota ensinar
Seleção Do Tipo De
HousingRangeConnection nº do Pedido Nº do pedido W x H x DSn NPN PNP
Fazer ou quebrar switchingMake ou quebra de comutação
10 x 30 x 20 mm 6 m de Cabo PD 30 CNR 06 NPRT PD 30 CNR 06 PPRT
10 x 30 x 20 mm 6 m Plug PD 30 CNR 06 NPM5RTPD 30 CNR 06 PPM5RT
Nota: os Refletores de ser encomendado separadamente
Especificações
Avaliado distância de operação (Sn)Até 6 m, com refletor
Ø 80 mm (ER4)
4 m no ER4060 refletor
Zona cega 100 mm
Sensibilidade Ajustável por Ensinar-Nos
O desvio de temperatura ≤ 0.1%/ºC
Histerese (H)
(diferencial de viagem) ≤ 10%
Operacional nominal volts. (UB )de 10 a 30 VDC (ripple incluído)
Ondulação (Urpp ) ≤ 10%
Corrente de saída
Contínuo (Ie) ≤ 100 mA de Curto prazo (I) ≤ 100 mA
(max. capacidade de carga de 100 nF)
Sem carga de alimentação de corrente (Io)≤ 30 mA @ 24 VDC
Mínimo operacional atual (Im) de 0,5 mA
FORA do estado atual (Ir ) ≤ 100 µA
Queda de tensão (Ud ) ≤ 2.4 VDC @ 100 mA
Proteção contra Curto-circuito, inversão de polaridade e transientes
Fonte de luz de GaAlAs, DIODO emissor de luz, 880 nm
Luz typeInfrared, modulada
Ângulo de detecção ± 2º
Ambiente light10,000 lux
Luz spot110 mm @ 1,5 m
Operacional frequency1000 Hz
Tempo de resposta
OFF-ON (t)≤ 0,5 ms
ON-OFF (toff' ) ≤ 0,5 ms
O poder do atraso (tv) ≤ 300 ms
Função de saída
NPN e PNPPreset
NÃO/NC função de comutação configurado por botão
Função de instrução remota
Ensinar (o botão ativa) 0 a 2,5 VDC (NPN)
De 5 a 30 v dc (PNP)
À prova de falsificação, Quando activados, mais do que
20 seg. o sensor entra em um inviolável modo.
Indicação
Saída EM LED, amarelo
A estabilidade do sinal e de alimentação LED, verde
Meio ambiente
Instalação categoryIII (IEC 60664/60664A
60947-1)
As especificações estão sujeitas a alterações sem aviso prévio (09.12.2008) 1
