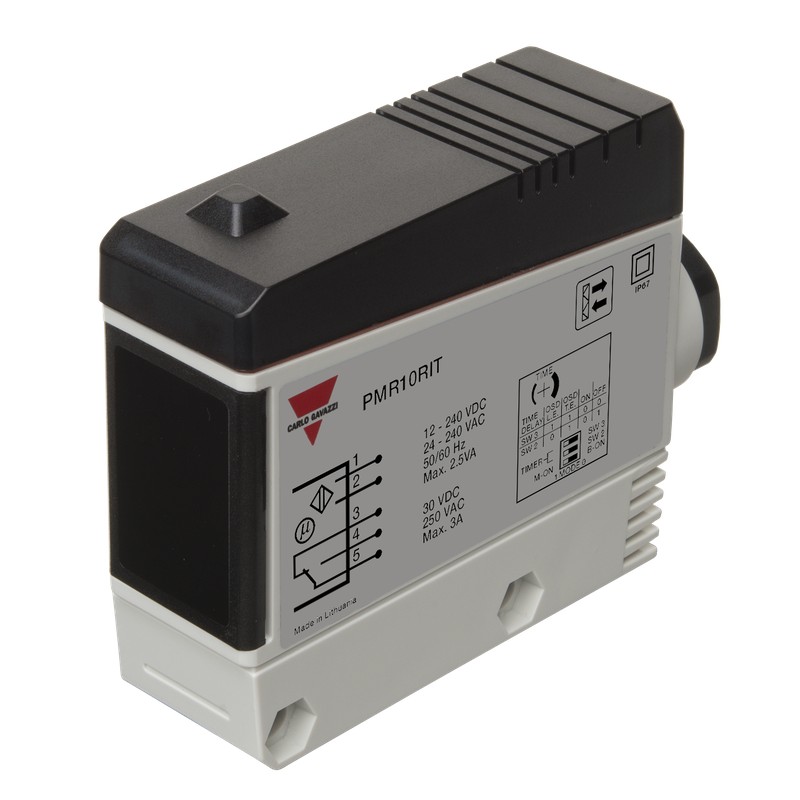

PMR10RIT CARLO GAVAZZI Reflexão sobre seleccionado SYSTEM parâmetros ÂMBITO caixa de espelho rectangular 6 ...

Photoelectrics
Retro-reflexivo, Saída de Relé
Tipo PMR
• Alcance: 10 m
• Modulada, a luz infravermelha
• Fazer ou quebrar função de comutação (selecionável)
• LED de indicação para o alvo detectado
• Multi-tensão de alimentação:
12 a 240 VCC e
24 a 240 VAC, 50/60 Hz
• 25 x 65 x 81 mm reforçado habitação de PC, IP 67
• Opções do temporizador (ajustável)
• NENHUM e de NC saída
Descrição Do Produto
Chave De Ordenação
PMR10R G T
Retro-reflexivo interruptor fotoelétrico.Gama upto10m. Fixo sensibilidade. Imune a luz ambiente. Função de saída selecionável por chave. Grau de proteção IP 67. Parafuso de conexão do terminal. 25 x 65 x 81 mm
plastichousing.PG 13,5 ou
1/2"NPT prensa-cabo. Opções do Timer: Atraso em operar, com atraso no lançamento, um tiro disparado na liderança ou trail - ing de borda).
Tipo
PG 13.5 prensa-cabo
Opção: função de Temporizador
Seleção Do Tipo De
HousingRangeOrdering não. Nº do pedido W x H x DSn sem timerwith timer
25 x 65 x 81
PG 13.5 cabo gland10 m PMR 10R G PMR 10R GT
1/2" NPT cabo gland10 m PMR 10R eu PMR-10R
Especificações
De operação nominal dist. (Sn) PMR10.. 10 m
(0 a 5.000 lux) com refletor tipo ER 4, ref. alvo
Operacional nominal volts. (UB) 10,8 a 264 VDC (AC: 45 a 65 Hz) 21.6 a 264 VAC
Potência de operação nominal
(Relé) ≤ 1,5 W (2.0 VA)
Saída
Classificação de contato (AgCdO) µ (micro gap) Resistivo loadsAC 1 3 A/250 VCA
DC 1 3 A/30 VDC Pequeno indutivo loadsAC 15 2 A/250 VAC
DC 13 3 A/30 VDC vida Mecânica ≥ 40 x 106 operações vida Elétrica≥ 5 x 105 operações
em 220 VCA - 3, UMA carga resistiva: 360 impulsos/h
Dielétrica tensão 2000 VAC rms (cont./de alimentação)
SensitivityFixed
Fonte de luz de GaAlAs, DIODO emissor de luz, 880 nm tipo de Luz Infravermelha, modulada Óptico ângulo de±2°
Ponto de luz size280 mm a 4 m
Freqüência de operação (f)20 Hz
Tempo de resposta
OFF-ON (t)≤ 20 ms
ON-OFF (toff') ≤ 30 ms
O poder do atraso (tv) ≤ 300 ms (typ. 100 ms)
Saída functionSwitch selecionável, fazer ou quebrar de comutação
Indicação
Destino detectedLED, amarelo
Opcional de temporizador
Atraso na operar 0,1 a 7 s ± 2 s Atraso no release0.De 1 a 7 s ± 2 s shot0.De 1 a 7 s ± 2 s
Meio ambiente
Categoria de sobretensão III (IEC 60664/60664A
60947-1)
Poluição degree3 (IEC 60664/60664A
60947-1)
Grau de protectionIP 67 (IEC 60529 60947-1)
Temperatura
Operacional-25° a +55°C (-13° a +131°F) Armazenamento: -30° a +80°C (-22° f a +176°F)
As especificações estão sujeitas a alterações sem aviso prévio (02.03.2006)1
