CARLO GAVAZZISensorsMAGNETIC SENSORS AND SAFETY MAGNETIC SENSORSSB2S5 CARLO GAVAZZI Parâmetros do SISTEMA Proximidade de HABITAÇÃO Rectangular de SAÍDA do Biestável de MATE..

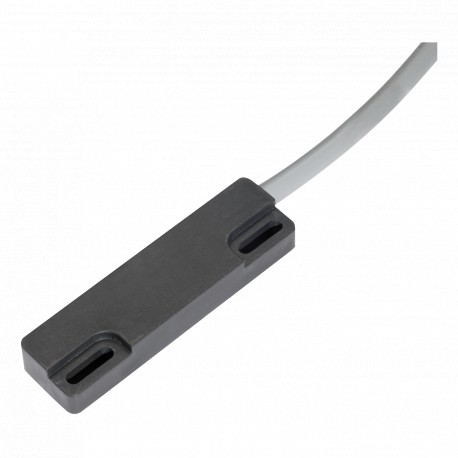

CARLO GAVAZZI SB2S5 SB2S5 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

SB2S5 CARLO GAVAZZI Parâmetros do SISTEMA Proximidade de HABITAÇÃO Rectangular de SAÍDA do Biestável de MATE..

Referência: SB2S5

Fabricante: CARLO GAVAZZI

Descrição:

Parâmetros do SISTEMA Proximidade de HABITAÇÃO Rectangular de SAÍDA do Biestável de MATERIAL Plástico FAIXA de DETECÇÃO >20 a 30 mm Outros de HABITAÇÃO Retangular CLASSIFICAÇÕES de CONTATO 250VAC, 3A, 100VA de COMUTAÇÃO DISTÂNCIA de 30 mm
http://www.productselection.net/Pdf/ES/S_series.pdf
Sensores de proximidade magnéticos, carcaça retangular, cabo de 0,24 m, contato de palheta biestável, tensão de comutação máxima de 250 Vac, corrente de comutação máxima de 3 A, potência máxima de comutação de 100 VA, distância máxima de comutação de 28 mm, temperatura de operação -25C - +75C, IP67.

Categorias:

  • Sensores > Interruptor de proximidade magnético
  • CARLO GAVAZZI > Sensors > Magnetic Sensors and Safety Magnetic Sensors

Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Sensores Magnéticos De Proximidade
Caixa Retangular
Série S
• Retangular de plástico de habitação
• NÃO, NC, CO, Biestável ou Biestável CO funções de saída
• Do lado operado
Descrição Do Produto
Chave De Ordenação
S B 2 S5
O padrão de proximidade sensor magnético série é caracterizada por uma caixa retangular de plástico, o sensor switchingis tipo do lado.
Vários operatingdistances
pode ser obtainedthanks para a ampla gama de magnéticos unidades disponíveis.
Dois buracos no corpo permitir uma fácil e rápida montagem.
Tipo
Função de saída contato tipo Reed tipo de versão Especial
Seleção Do Tipo De
Habitação dimensionsConnectionOutput função de Referência
79 X 21,2 X 11,5 PVC cabo L= 0.5 mNOS 2
79 X 21,2 X 11,5 PVC cabo L= 0.5 mNOS Um 8
79 X 21,2 X 11,5 PVC cabo L= 0.5 mNC S C 2
79 X 21,2 X 11,5 PVC cabo L= 0.5 mNC S C 8
79 X 21,2 X 11,5 PVC cabo L= 0.5 mCOS S 2
79 X 21,2 X 11,5 PVC cabo L= 0.5 mBistable S B 2
79 X 21,2 X 11,5 PVC cabo L= 0.24 mBistable S B 2 S5
79 X 21,2 X 11,5 PVC cabo L= 0.5 mBistable COS B S 2
Dimensões estão especificadas em milímetros (mm)
Especificações De Saída
Saída
SA2, SA8NO SC2, SC8NC
SS2 de Mudança
SB2, SB2S5Bistable
SBS2Bistable de Mudança
Classificação de contato
Tensão Máxima De Comutação
SA2, SC2, SB2, SB2S5250 VAC SA8, SC81500 VAC SS2, SBS2 230 VAC
Corrente Máxima De Comutação
SA2, SC2, SB2, SB2S53 UM SA8, SC83 UM SS2, SBS2 1
Potência Máxima De Comutação
SA2, SC2, SB2, SB2S5100 VA SA8, SC8120 VA SS2, SBS2 60 VA
Especificações Gerais
Distância de funcionamento Consulte a Distância de operação tabela
Adequado magnético unidade de Ver a Distância de operação tabela
Temperatura de operação de -25 a +75 °C
Grau de protectionIP 67
Habitação
Dimensões 79 x 21,2 x 11,5 mm
Material Plástico
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (09.09.13) 1

ETIM for SB2S5 Sensores (EC002544)

Nome da característicaNúmero de saídas energizadas por contato protegido (EF003952)
Valor da característica1
Nome da característicaTipo de atuação (EF006949)
Valor da característicaMagneto
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaCabo
Nome da característicaTipo de saída de comutação (EF003962)
Valor da característicaContato de lâmina
Nome da característicaSensor de largura (EF007094)
Valor da característica11.5 mm
Nome da característicaAltura do sensor (EF007283)
Valor da característica21.2 mm
Nome da característicaComprimento do sensor (EF007334)
Valor da característica79 mm
Nome da característicaTipo de construção do invólucro (EF004008)
Valor da característicaCuboide
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaPlástico
Nome da característicaCorrente de saída max. na saída protegida (EF004035)
Valor da característica3000 mA
Nome da característicaTemperatura ambiente (EF002386)
Valor da característica-25 °C
Nome da característicaCondições da montagem mecânica do sensor (EF004041)
Valor da característicaNivelado
Nome da característicaTensão de alimentação nominal em AC 50 Hz (EF007076)
Valor da característica0 V
Nome da característicaTensão nominal de alimentação em AC 60 Hz (EF007077)
Valor da característica0 V
Nome da característicaTipo de tensão (EF000187)
Valor da característicaAC
Nome da característicaDistância de comutação (EF003647)
Valor da característica30 mm
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP67
