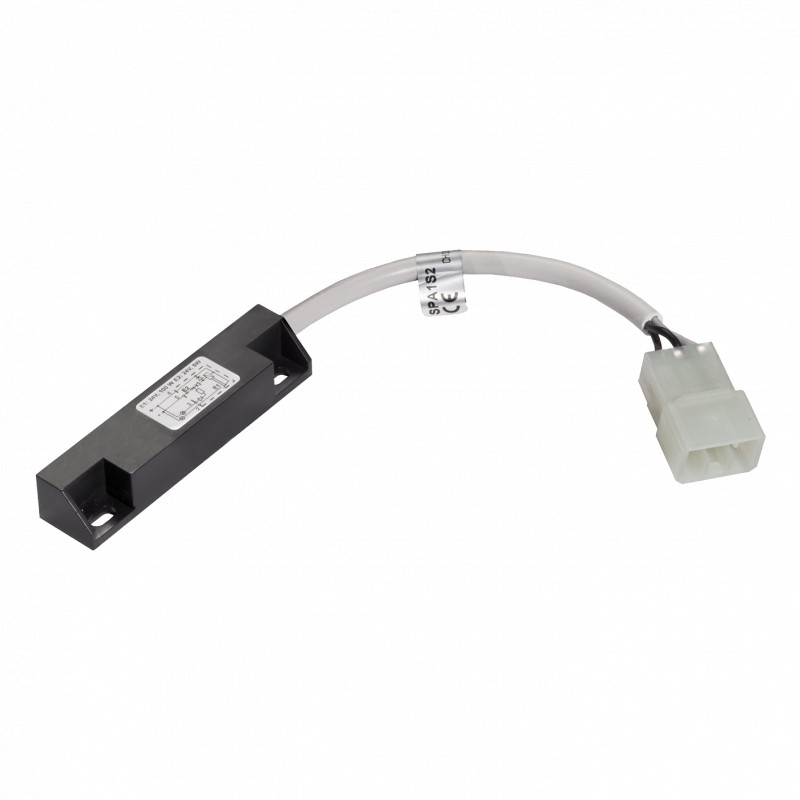

SPA1S3 CARLO GAVAZZI Parâmetros do SISTEMA Proximidade de HABITAÇÃO Rectangular de SAÍDA 1 Normalmente Fecha..

Sensores Magnéticos De Proximidade
Caixa Retangular
Saída de relé SPA1 Série
• Retangular de plástico de habitação
• 1 NC alta potência de saída
• 1 NC sinalização de contato
• Saída de relé
• 24 VCC da fonte de alimentação
• Longa vida contactos
Descrição Do Produto
Chave De Ordenação
SP 1 S2
O SPA1 sensores magnéticos Série de permitir o uso de dois diferentes normalmente closedcon - leis:a firstone tem baixo consumo de energia(5VA)andcanbe usado como um sinal de contato que a segunda tem potência alta (100 VA) e pode ser usado para a unidade de disco rígido de cargas. O cabo
saída (terminado por um conector) pode ser 3 x 0,75 mm2, com o groundconnection fixa, no caso dos sensores através de uma placa fina, ou 4 x
0,75 mm2,com o chão de sinal outputwithinthe cabo.
Tipo
Função de saída contato tipo Reed tipo de versão Especial
Seleção Do Tipo De
Habitação dimensionsConnectionOutput função de Referência
90 x 20 x 16PVC cabo L= 0.1 mNC SP 1 S2
90 x 20 x 16PVC cabo L= 0.1 mNC SP 1 S3
Dimensões estão especificadas em milímetros (mm)
Especificações De Saída
OutputNC
Classificação de contato
Tensão De Alimentação Máx.
1 saída 24 VDC Saída 2 24 VCC
Max Corrente De Alimentação
Saída 1 0.5 Uma Saída 2 2
Max Fornecimento De Energia
Saída 1 5 VA de Saída 2 100 VA
E1 e E2 contactos
Expectativa de vida> 106 ciclos sem carga
Elétrica expectativa de vida> 105 ciclos (E1)
> > 5 x 105 ciclos (E2)
carga máxima
Especificações Gerais
Distância de funcionamento Consulte a Distância de operação tabela
Adequado magnético unidade de Ver a Distância de operação tabela
Temperatura de operação de -25 a +80 °C
Grau de protectionIP 67
Habitação
Dimensões 90 x 20 x 16 mm
Material do ABS da classe V0
GND Ligação
SPA1S2Within o cabo de saída de
SPA1S3Thin placa de identificação fixada no caso
Weight65 g
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (03.09.14) 1
