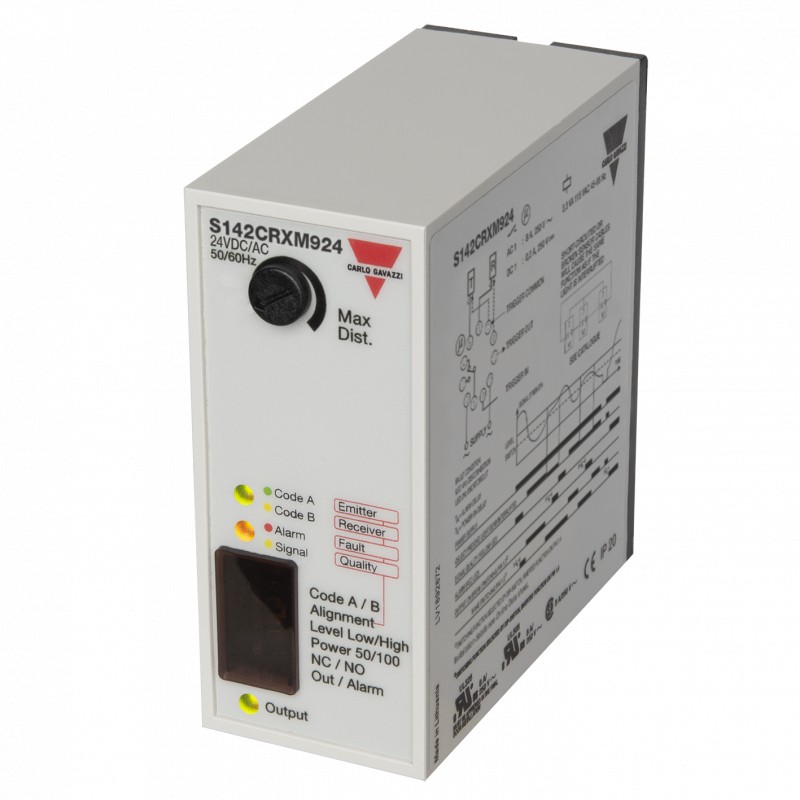

S142CRXM924 CARLO GAVAZZI parâmetros amplificador selecionados para fotocélulas SISTEMA DE ÂMBITO caixa reta..

Photoelectrics Tipo de Amplificador S142C..
• µ-Processador controlado
• Amplificador de relé fotoelétrico opções
• Automático ou manual emissor de regulamentação de energia
• Sistema Multiplex, mestre/escravo de 20 ms ciclo
• Auto-funções de diagnóstico
• Alinhamento de ajuda
• Tensão nominal de operação:
24 VCA/CC, 115 VAC ou 230 VAC
• Saída de 8 A/250 VCA relé SPDT
• Indicação LED: Automático de ganho, de saída, nível de, emissor ou receptor de falha
Descrição Do Produto
Chave De Ordenação
S142 C RXM 924
µ-Processador amplificador controlado por um conjunto de sensores fotoelétricos, tipo MOFTR. Utilisingan11-pin ficha circular para fácil conexão.
8 UM relé SPDT saída. Diagnóstico para o teste do sensor durante a operação.Alinhamento de ajuda através do LED. Indicação de nível de
Seleção Do Tipo De
acúmulo de sujeira. Manual orautomatic emitterpow - er regulamento. Mestre/Escravo sistema de multiplex para highneighbourimmunity. Dois emissor de códigos disponíveis para o alto próximo a imunidade entre dois separada mestre/escravo redes.
Tipo
Função especial
Tipo de saída
R-Relé
X-None
M-Manuel adj.
-Manuel automática e adj. Fonte de alimentação
Função de Ordenação não.Nº do pedido Nº do pedido
Alimentação: 24 VAC/DC de Alimentação: 115 VAC Alimentação: 230 VAC
Manuel Automático ou adj.1)S142 C RXA 924S142 C RXA 115S142 C RXA 230
Manuel adj.2) S142 C RXM 924 S142 C RXM 115 S142 C RXM 230
1) Amplificador não pode ser usado como substituição de sistemas antigos, se usado em sistemas antigos, todos os amplificadores devem ser substituídos.
2) Amplificador de substituição direta para S1423156xxx, apenas para fins de substituição não de novo design.
Especificações
Tensão operacional nominal (UB)
Os pinos 2 e 10230 195 a 265 VAC, 45 a 65 Hz
115 98 a 132 VCA, 45 a 65 Hz
924 de 20,4 para 27,6 VAC/DC Classe 2
Potência de operação nominal
De alimentação de CA 3.3 VA
VCA/CC 1.6 VA / 1.4 W
Atraso na operação (tV) < 300 mS
Saídas
Classificação dos relés (AgCdO)µ (micro gap)
Cargas resistivas AC1 8 A / 250 VAC (2500 VA) DC1 DE 0,2 A / 250 VCC (50 W)
ou 2 A 25 VDC (50 W) vida Elétrica (típico) AC1 > 100.000 operações
Função de saída Fazer ou quebrar no DIP-switch
RelaySPDT
Alimentação para sensores
Emissor Pinos 5 E 7
Tensão de alimentação (open loop) 15 V de uma onda quadrada
Atual < 450 mA, protegidas contra curto-circuito
De saída resistência de 10 Ω
Receptor De Pinos 6 E 8
Tensão de alimentação (open loop) 5 VCC em Curto-circuito current10 mA Entrada resistance470 Ω
Emissor de energia
Definições de energia do interruptor DIP nº 4,
50 % ou 100 % de intervalo de
Ajuste de sensibilidade
Manual240º Potenciômetro
Automático /Automático LED)Potenciômetro configurações totalmente no sentido anti-horário
Max. distância de detecção alcance Máximo indicado no interruptor fotoelétrico folhas de dados em 100 % definições
Tensão nominal de isolamento (UI)a 250 VAC
Dielétrica, tensão>2.0 KVAC (rms) (contatos / eletrônicos)
Nominal de impulso atmosférico tensão. 4 kV (1.2/50 µS) (contactos /
eletrônica) (IEC 664)
Freqüência de operação (f)
Luz / Escuro proporção de 1:1
Saída de relé 20 HZ
As especificações estão sujeitas a alterações sem aviso prévio (18.09.2013) 1
