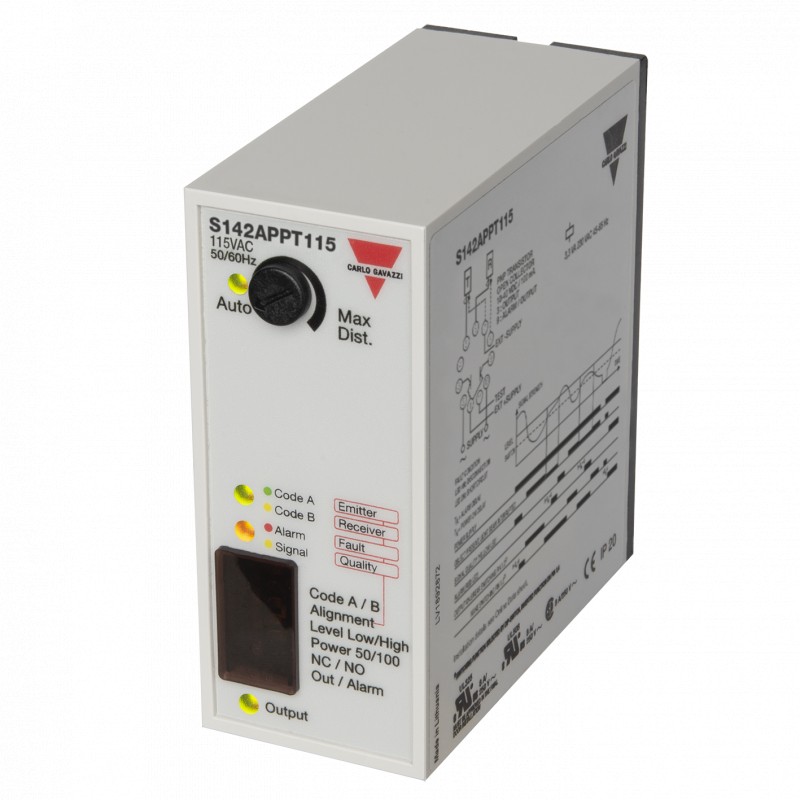

S142APPT115 CARLO GAVAZZI parâmetros amplificador selecionados SYSTEM fotocélulas ÂMBITO caixa retangular, d..

Photoelectrics Tipo de Amplificador S142A..
• µ-Processador controlado
• Amplificador de relé fotoelétrico opções
• Automático ou manual emissor de regulamentação de energia
• Auto-funções de diagnóstico
• Alinhamento de ajuda
• Opção de temporizador, S142B..
• Tensão nominal de operação:
24 VCA/VCC, 24 VCA, 115 VAC ou 230 VAC
• Saída de 8 A/250 VCA relé SPDT e 100 mA NPN
• Indicação LED: Automático de ganho, de saída, nível de, emissor ou receptor de falha
Descrição Do Produto
Chave De Ordenação
S142 UM RNN924
µ-Processador amplificador controlado por um conjunto de photoelectricsensors, tipo MOFTR.Utilizando uma
11-pin ficha circular para fácil conexão.
8 UM relé SPDT saída NPN
/ Transistor PNP saída ou saída de alarme. Diagnóstico para o teste do sensor durante o oper-
ation. Alinhamento de ajuda através do LED ou alternância de saída de alarme.Nível indicationfor acúmulo de sujeira. Manual ou automaticemitterpower regulamento.Twoemitter códigos disponíveis para o alto próximo a imunidade.
Tipo
Função especial
Tipo de saída
(R-Relay, N-NPN, P-PNP, Teste-T) fonte de Alimentação
Seleção Do Tipo De
Função de Ordenação não. Nº do pedido Nº do pedido Nº do pedido diameterSupply: 24 VAC/DCSupply: 24 VAC Alimentação: 115 VAC Alimentação: 230 VAC
Saída NPN e Teste inputS142 UMA RNT 924 S142 UMA RNT 024S142 UMA RNT 115S142 UMA RNT 230
Saída NPN e saída de Alarme S142 UM RNN 9241)S142 UM RNN 0241)S142 UM RNN 1151)S142 UM RNN 2301)
PNP., PNP alarme e TestS142 UM PPT 924 S142 UM PPT 115S142 UM PPT 230
1) Amplificador de substituição para S1420156xxx
Especificações
Tensão operacional nominal (UB)
Os pinos 2 e 10230 195 a 265 VAC, 45 a 65 Hz
115 98 a 132 VCA, 45 a 65 Hz
024 de 20,4 para 27,6 VAC, 45 a 65 Hz
924 de 20,4 para 27,6 VAC/DC Classe 2
Potência de operação nominal
De alimentação de CA 3.3 VA
VCA/CC 1.6 VA / 1.4 W
Atraso na operação (tV) < 300 mS
Saídas
Classificação dos relés (AgCdO)µ (micro gap)
Cargas resistivas AC1 8 A / 250 VAC (2500 VA) DC1 DE 0,2 A / 250 VCC (50 W)
ou 2 A 25 VDC (50 W) vida Elétrica (típico) AC1 > 100.000 operações
Transistor de saída de dados
Corrente de saída(Ie)< 100 mA @ 10 a 40 VCC (máx. capacidade de carga de 100 nF)
Queda de tensão(Ud)< 2,5 VCC @ 100 mA
Função de saída Fazer ou quebrar no DIP-switch
RelaySPDT
Transistor NPN / PNP, 100 mA,
De 10 a 40 VCC
AlarmNPN / PNP, 100 mA,
De 10 a 40 VCC
Atraso de alarme 10 sec
Entrada de teste (Mute) NPNPNP
Emissor habilitado> 5.0 VDC < VCC - 3 VDC Emissor desativada< 3.0 VDC > VCC - 5 VCC Imáx @ 40 VDC1 mA
Proteção de saída
transistor de inversão de polaridade, curto-circuito e transientes
Alimentação para sensores
Emissor Pinos 5 E 7
Tensão de alimentação (open loop) 15 V de uma onda quadrada
Atual < 450 mA, protegidas contra curto-circuito
De saída resistência de 10 Ω
ReceiverPins 6 & 8
Tensão de alimentação (open loop) 5 VDC corrente de Curto-circuito 10 mA Entrada resistance470 Ω
As especificações estão sujeitas a alterações sem aviso prévio (27.06.2014) 1
